一部の CNC マシンはスムーズかつ正確に切断できるのに、他のマシンは振動したり、許容誤差が小さかったり、サイクル タイムが遅かったりする問題があるのはなぜか、疑問に思ったことはありませんか。
その CNCミルの種類 使用していることが原因である可能性があります。
CNCミルは金属を成形するため製造業には欠かせない。 精度、一貫性の向上、生産性の向上.
しかし、ここに落とし穴があります。すべての CNC ミルが同じというわけではないのです。
各タイプ—垂直、水平、5軸、ガントリー、 など、それぞれに長所、制限、理想的な加工用途があります。
違いを理解して、生産ニーズに本当に合った CNC ミルを見つける準備はできていますか?
さあ、始めましょう！

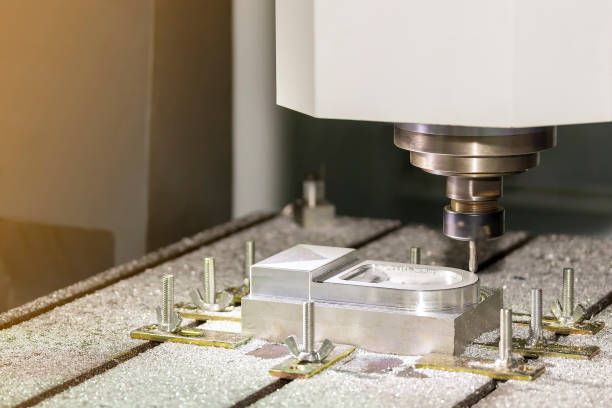

CNCミルは コンピュータ制御のフライス盤 回転する切削工具を使用してワークから材料を除去する機械。
オペレーターがハンドホイールを回す代わりに、マシンはプログラムされたパス (G コード) に従って、正確な形状、穴、ポケット、および表面を切断します。
一般的な CNC ミルには次のものが含まれます。
切削工具を保持して回転させるスピンドル。
部品をサポートし、配置する作業台。
ツールまたはテーブルを移動する直線軸 (X、Y、Z)。
プログラムを読み取り、すべての動作を調整する CNC コントローラー。
に比べ 従来の手動フライス盤CNCミルは以下を提供します:
より高い精度と再現性。
より高い速度と送りでより安定した切削を実現します。
バッチ生産の効率が向上します。
ヒューマンエラーを減らしながら複雑な 3D 形状を加工する機能。
CNC ミルにはいくつかの異なる設計があり、それぞれが特定の加工ニーズに合わせて作られています。
汎用性に重点を置く人もいれば、 強力な切断、複雑な処理に関するその他の 多角度表面.
すべての CNC ミルは材料を正確に除去しますが、その構造、スピンドルの方向、軸の構成によって、チップの排出から精度、製造できる部品の種類に至るまで、パフォーマンスが劇的に変化します。
以下は、最も一般的な CNC ミルの種類と、それぞれの特徴の内訳です。

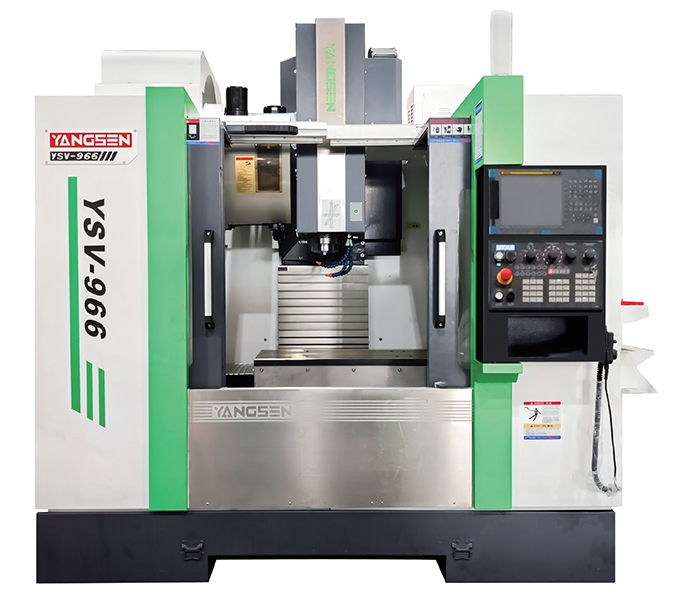

A 垂直CNCミル ワークピースに向かってまっすぐ下を向くスピンドルを備えています。
これは最も一般的に使用されるCNCマシンの1つです。 操作が簡単で、手頃な価格で、精密部品に最適です.
VMC には通常、スピンドル ヘッド、固定コラム、可動作業台、プログラムされたパスを通じて切削工具をガイドする直線軸が含まれます。
主な種類:
• 3軸VMC – ほとんどのフライス加工作業に対応する標準セットアップ。
• 4軸VMC – 角度付きフィーチャに回転軸を追加します。
• 高速VMC – 高速切断と細かい表面仕上げのために設計されています。
利点：
•加工時の視認性が優れています。
•ユーザーフレンドリーでコスト効率に優れています。
•小型から中型の部品に適しています。
•金型、部品、一般的な機械加工に優れた精度。
欠点:
•水平ミルに比べてチップの排出効率が低い。
•非常に重いカットや特大サイズのワークピースには適していません。

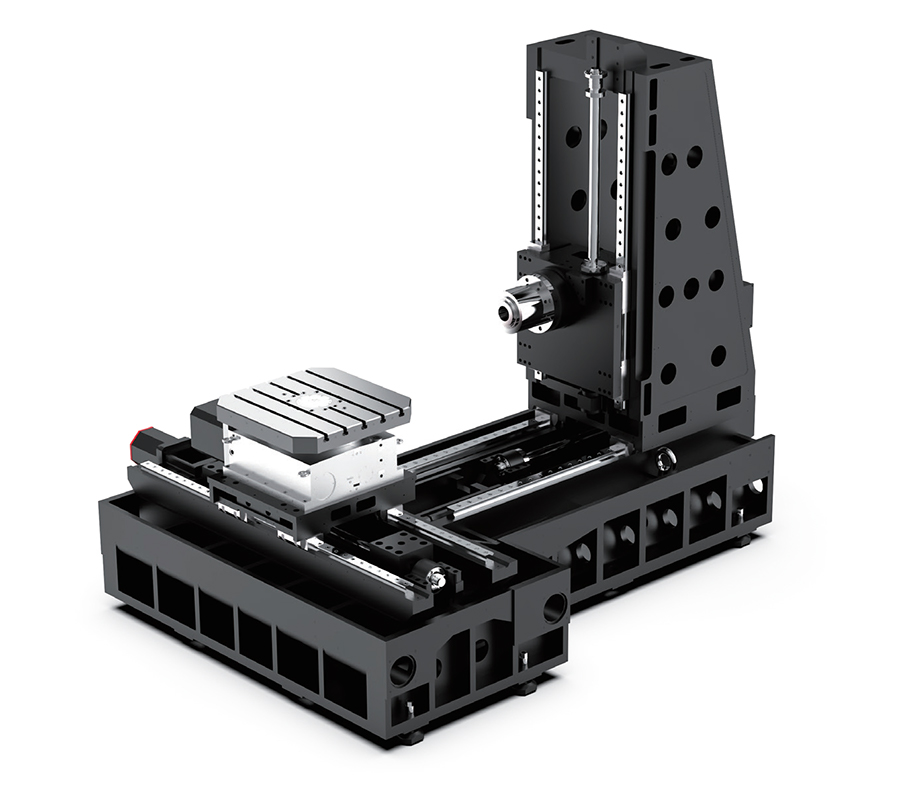

A 水平CNCミル 下向きではなく横向きのスピンドルを使用します。
この設計により、切削中に切りくずが自然に落ちるため、HMCは より深いポケット, 重い材料、 そして 長期生産.
HMC には通常、堅牢なコラム、水平スピンドル、回転テーブルが付属しており、多くの場合、ダウンタイムを最小限に抑えて生産を継続できるパレット交換システムも備わっています。
主な種類:
• 標準HMC – 一般的な水平加工用。
• デュアルパレットHMC – 連続生産のために、ロードと加工を同時に行うことができます。
利点：
•優れたチップ排出により、より低温でクリーンな切断を実現します。
•重い切断や大きなワークピースを安定して処理します。
•特にバッチ製造において生産性が向上します。
•深いまたは複雑な特徴に対する精度が向上しました。
欠点:
•初期費用が高くなります。
•VMC よりも広い床面積が必要です。

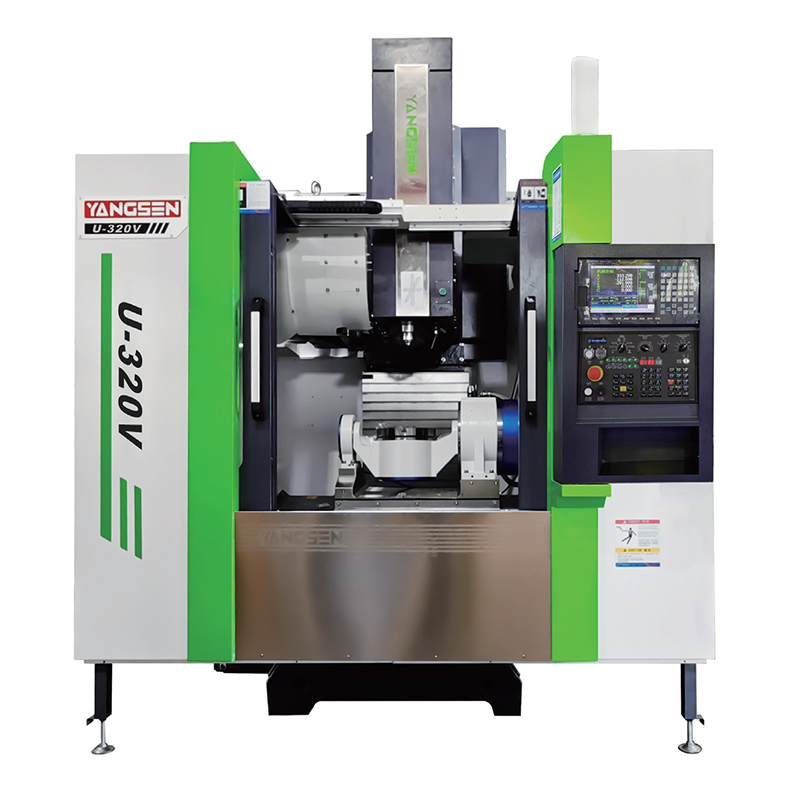

A 5軸CNCミル 入居可能 3つの直線軸 そして 2つの回転軸加工中に工具または部品を傾けたり回転させたりすることができます。
この柔軟性により、機械は 複雑な形状 そして 多角度表面 従来の 3 軸マシンでは不可能な、1 回のセットアップで実現できます。
これらのマシンには通常、剛性ベース、精密回転軸、高速スピンドル、および 5 軸同時動作が可能な高度な制御システムが含まれます。
主な種類:
• トラニオン型5軸フライス盤 – テーブルは傾いたり回転したりします。
• スイベルヘッド5軸ミル – テーブルの代わりにスピンドルヘッドが動きます。
利点：
•より少ないセットアップで複雑な形状のマシンを実現します。
•曲面や多面体のフィーチャの精度が向上します。
•スムーズなツール方向の変更により表面品質が向上します。
•固定具の変更と手動での再配置を減らすことで時間を節約します。
欠点:
•購入コストが高くなります。
•より高度なプログラミングとオペレーターのスキルが必要です。

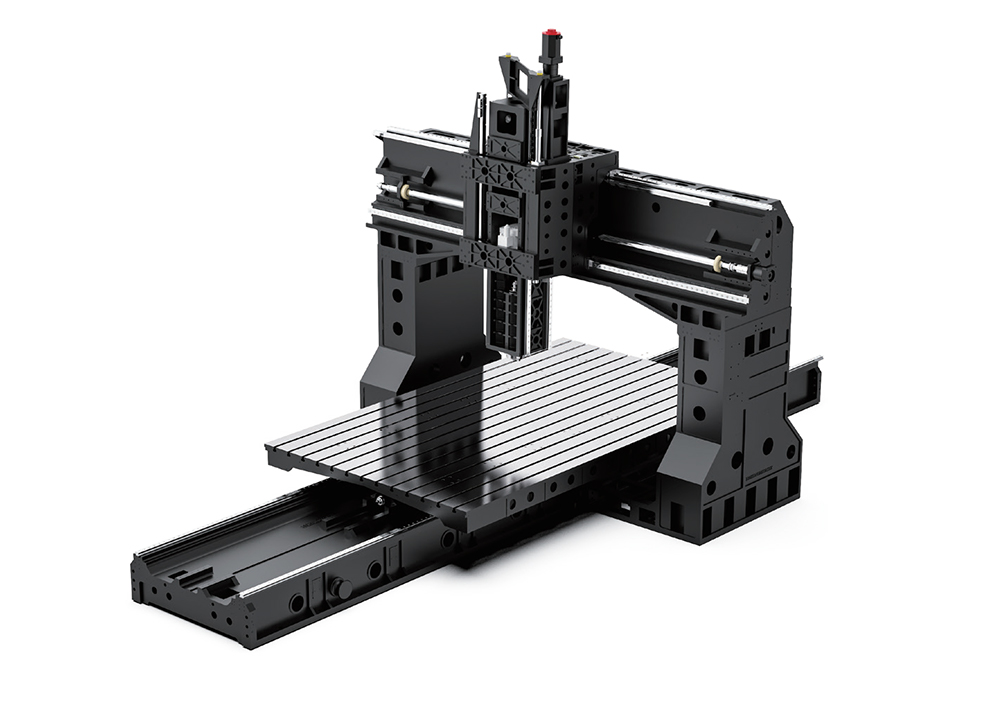

A ガントリーCNCミル 特徴 大きな橋のような構造物 支援 2列スピンドルが上から作業領域を横切って移動します。
この設計により、機械は優れた剛性を実現し、 ハンドルが大きめ, 重い、または標準の VMC や HMC には適合しない複雑なワークピースなどです。
ガントリーミルには通常、巨大なフレーム、幅広の作業台、高トルクスピンドル、大規模な機械加工時の安定性を確保するよう設計された強化ガイドウェイが含まれます。
利点：
•非常に大きな部品、金型、ダイ、航空宇宙構造の加工に最適です。
•非常に高い剛性で重切削や精密仕上げにも対応します。
•大きな部品や長い部品にも対応できる広い作業領域。
•長距離移動時でも安定したパフォーマンスを発揮します。
欠点:
•かなりの床面積が必要です。
•小型工場に比べて設置およびメンテナンスのコストが高くなります。

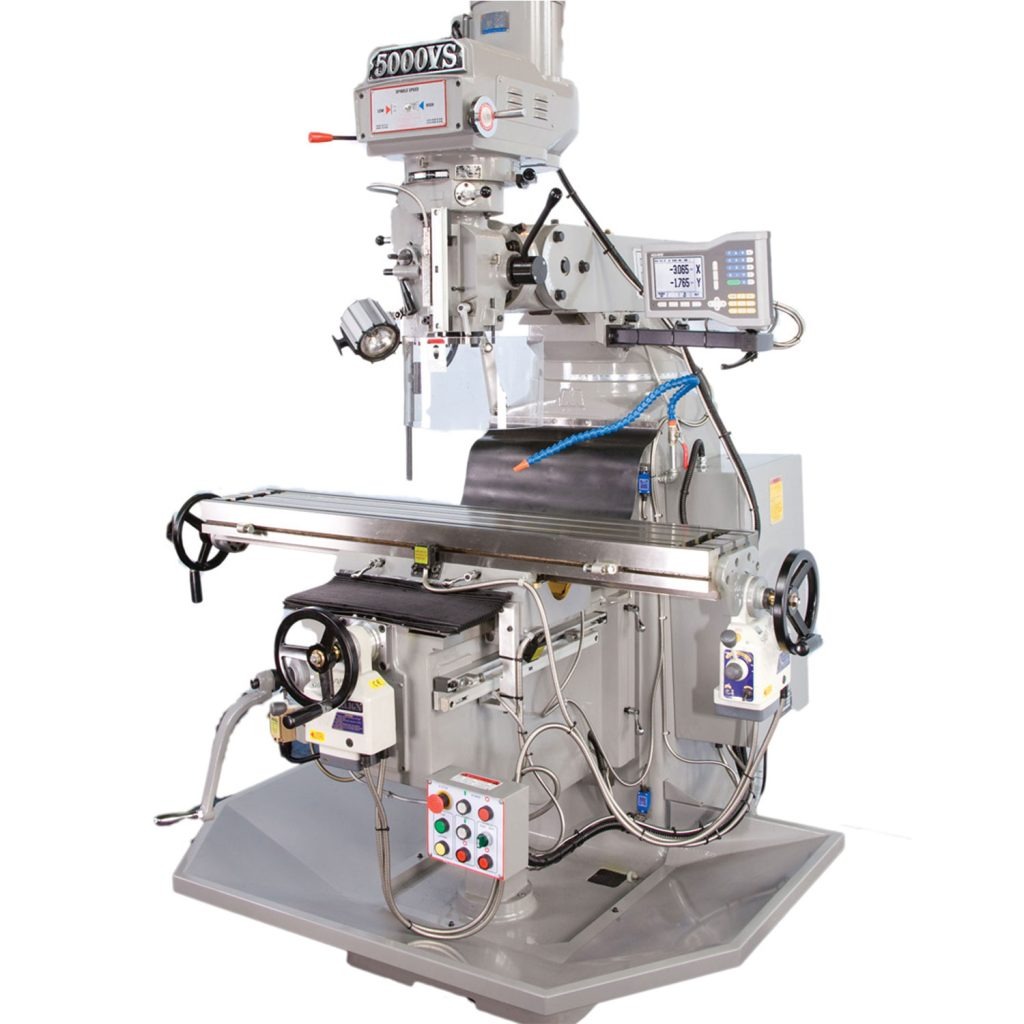

タレット型またはニー型CNCフライス盤は、より小型で、より 伝統的なフライス盤 CNC制御でアップグレードされました。
それは、 可動膝 作業台を支え、垂直方向の調整が可能なので、 軽加工, プロトタイピング、教育環境.
これらのマシンは通常、コンパクトなフレーム、手動スタイルのスピンドル ヘッド、CNC 駆動のテーブル動作を備えており、従来のフライス加工設計と最新の自動化が融合されています。
利点：
•コンパクトなサイズで、ワークショップやトレーニング センターに最適です。
•フルサイズのマシニングセンターに比べてコストが低くなります。
•初心者や少量生産でも簡単に操作できます。
•単純な部品、修理、または研究開発タスクに柔軟に対応します。
欠点:
•VMC や HMC に比べると剛性が限られています。
•大量のカットや工業レベルの生産には適していません。
•作業範囲が狭くなり、自動化機能が少なくなります。
1.一般的な機械加工に最も汎用性の高い CNC ミルは何ですか?
垂直CNCフライス盤（VMC）は、幅広い部品サイズと材質を高精度に加工できるため、最も汎用性の高い選択肢と考えられています。操作が簡単で費用対効果が高く、ほとんどの一般的な製造タスクに適しています。
2. 垂直型 CNC ミルではなく水平型 CNC ミルを選択すべきなのはどのような場合ですか?
バッチ加工において、より優れた切りくず排出性、高い剛性、そしてより速い生産速度が必要な場合は、HMCをお選びください。特に、深い切り込みや大型・重量部品の加工に適しています。
3. 5 軸 CNC ミルは本当に必要ですか?
部品に多角度、曲面、あるいは複数回のセットアップが必要となる厳しい公差が必要な場合は、5軸フライス加工機が必要です。効率と精度は向上しますが、コストとプログラミング要件は高くなります。
4. 非常に大きいまたは重いワークピースに最適な CNC ミルのタイプは何ですか?
ガントリーCNCフライス盤は、大型金型、航空宇宙構造物、大型金属ブロックの加工に最適です。ブリッジ構造により、高い安定性と広い作業範囲を実現します。
5. タレット型またはニー型の CNC ミルは今でも役に立ちますか?
はい、軽加工、試作、教育訓練などに役立ちます。大量生産には適していませんが、小規模な作業場や簡単な部品製造には実用的です。
CNCフライス盤には種類によって長所が異なり、それぞれが特定の材料、部品サイズ、加工目標に適しています。これらの違いを理解することで、汎用性、高負荷切削、多角度精度、大型ワークピースの加工能力など、ワークフローに最適な機械を選定できます。
つまり、「最高」の CNC ミルは存在せず、特定の生産ニーズに適合するものだけが存在します。
