コンピュータ数値制御（CNC）と呼ばれる自動製造ツールは、プログラムされたコード命令に基づいて、金属、木材、フォーム、プラスチックなどの材料を成形・切断します。CNC機器のセットアップと操作を習得するには、学習と実践の両方が必要ですが、基本的なCNCの習得により、趣味で使う人でもプロでも、精密な部品を効率的に製造できるようになります。
このガイドは、CNCの経験が浅い初心者向けに、標準的なCNCワークフローの準備とプログラミング、加工およびメンテナンス手順を詳細に解説し、段階的な学習を提供します。この記事では、すべてのCNCオペレーターが習得すべきCNC用語、機器コンポーネント、安全プロトコルに関する重要な情報を提供します。
CNCマシンは、穴あけ・切削機能を備えた自動フライス加工・ルーティングツールとして動作し、コンピュータ制御によって在庫材料をカスタムパーツやデザインへと加工します。CNCシステムによる手作業による加工工程の自動化により、精度と速度が向上し、人間の職人技をはるかに超える再現性と複雑な機能を実現します。
CNCマシンの主なカテゴリーは、フライス盤、旋盤、ルーター、レーザーカッター、プラズマカッターです。高度な 5軸CNCマシン 複雑な三次元切削加工を実行できる能力を備えています。趣味で使用されているCNC工作機械の大部分は、調整可能なベッドを備えた垂直フライス盤、または小型ルーターとして機能します。

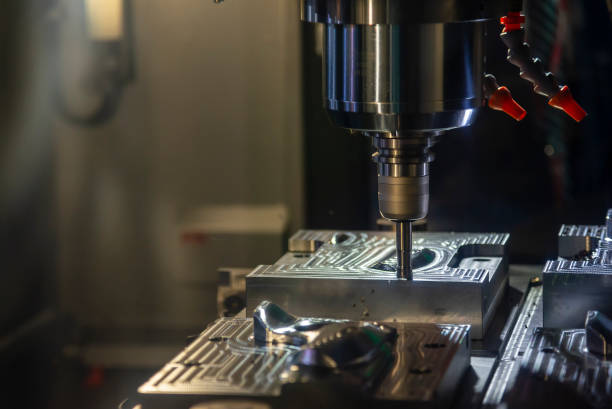

● CNCミル - 汎用性の高いコンピュータ制御の垂直フライス盤センター。通常、ワークピースを固定する可動テーブルまたはベッドを備えています。一般的な構成は、3軸（X、Y、Z軸）制御と5軸（回転軸を含む）制御です。
● CNCルーター - 固定テーブル上でスピンドルを移動するガントリー型の機械で、木材や軟質材料のルーティングに最適です。Z軸制御により、複雑な2Dおよび2.5D形状を加工できます。
● CNC旋盤 - 切削工具が放射状に移動し、ワークピースの側面に複雑なパターンを切削しながら部品を回転させる、高剛性で高精度なコンピューター制御の旋盤センター。
● CNCプラズマカッター - デジタル制御のプラズマアークを用いて、ステンレス鋼やアルミニウムなどの導電性材料を溶解・切断します。許容誤差は1mmまでです。
● CNCレーザーカッター - CO2レーザービームは、ベクターカットのアウトラインまたはラスターカットのパターンでシート材を焼き付けます。木材、アクリル、布地、紙などの正確できれいなカットに最適です。
● CNCウォータージェット - 研磨剤を含んだ超高圧の水流が、プログラムされた経路に沿って金属、ガラス、フォーム、プラスチック、複合材を、熱による損傷や煙を一切出さずに切断します。
操作を試みる前に、CNC マシンの物理的なコンポーネントと動作機能を理解することが重要です。
● 斧 - 協調動作制御を使用してツールまたはパーツを配置できる、X、Y、Z でラベル付けされた移動方向。
● スピンドル - 切削工具またはビットを加工に十分な回転数で回転させる高速電動モーター。
● コレット - 切削工具を掴んで固定する、機械のスピンドル上のクランプチャック。
● ガントリー - スピンドルまたは材料を下の作業スペース上で移動できるようにするブリッジ アセンブリ。
● 作業範囲 - 各軸に沿った機械の移動に基づく最大部品サイズ容量。
● コントローラ - CAM で生成された G コードを、軸ステッピング モーターに命令する電気信号に変換するコンピューターとモニター。
● ステッピングモーター - 入力パルスに基づいて軸やスピンドル速度を位置決めできる高精度のデジタルアクチュエータ。
CNC装置では、切断作業を安全に進めるために、電源を入れる前に適切なセットアップが必要です。機械と作業スペースの適切なセットアップが不十分だと、機器の損傷から、飛散した破片や火花による重傷、その他の潜在的な危険に至るまで、さまざまなリスクが生じます。
操作するCNCモデルには特有の危険が潜んでいるため、操作マニュアルとリスクアセスメントの両方をよく確認する必要があります。一般的な安全上のヒントとしては、以下のものがあります。
● 機器を操作する際は、安全メガネで目を保護し、耳栓で耳を保護し、足全体を覆う靴を着用してください。
● 平らでない床面で操作する場合は、レベル調整脚を調整する前に機械の安定性を確認してください。
● 作業エリアにはアクセスするための通路が開けている必要があり、滑りやすい表面があってはなりません。
● 長い髪は束ね、ゆるんだ衣服や宝飾品、その他の物はすべて取り外して、機械の部品に挟まれないようにしてください。
● 作業エリアに救急キットと消火器を簡単に利用できるようにしておきます。
● 機械オペレーターは、機械の仕様と材料の切断要件に応じてリスクを軽減する方法を導入する必要があります。
CNC加工には、CADソフトウェアから生成された、必要な部品形状を定義するデジタル設計ファイルが必要です。一般的なファイル形式は、.DXFファイル、またはツールパス情報を含むCAM固有のファイルです。オペレーターは、図面やモデルに記載されている重要な寸法、形状、データム参照、その他の詳細を、物理的に複製する前に完全に理解しておく必要があります。
必要な穴のサイズ、表面仕上げ、公差、セットアップ手順や加工手順を明確にする注記など、細部にまで注意を払ってください。必要な治具の作成やワーク保持具の選択についても、計画が必要となる場合があります。
原材料のブランクは、切断計画書に指定された種類と寸法に一致する必要があります。廃棄が必要となるスクラップや不良品の可能性を考慮し、ジョブ全体または生産工程全体にわたって十分な在庫を確保してください。安定したシート材は、反りがある場合は、適切に保持できるよう平らにする必要があります。
工具の破損や損傷のリスクなく効率的に材料を除去するには、適切な切削工具を選択することも不可欠です。工具選定にあたっては、以下の要素を考慮してください。
● 最適なチップ負荷に基づく刃数、ねじれ角、長さ、直径
● 特定の材料硬度と稼働時間に対する工具コーティングの耐久性
● 効果的なせん断作用のために調整されたインサートの形状と角度
● 振動とたわみを最小限に抑えるためのツール突出制約
きれいで正確な切断と最適な機械性能には、鋭く損傷のない工具が不可欠です。
必要な安全対策を講じ、作業のプログラミングとツールの準備が完了したら、CNC工作機械による実作業を開始できます。以下の手順チェックリストは、電源投入から完成部品までの典型的な小規模CNCワークフローにおける主要な使用手順をまとめたものです。
主電源遮断スイッチを「ON」にしてデバイスに通電します。次に、動作電源ボタンを切り替えて、コントロールパネルとオペレーティングシステムを初期化します。ステッピングモーターは、この起動同期の一環として、位置のインデックス付けが必要になる可能性があります。
メーカーのガイダンスによると、一部の重要な機械部品は、切削を開始する前に定常動作温度に達するまで時間を要する場合があります。スピンドルベアリング、ボールねじ、電子機器は、正確かつ確実に機能するために、適切な温度レベルと潤滑油の粘度が必要です。
ワークピースを取り付けるテーブル面またはサブプレートを脱脂・洗浄してください。適切なバイス、クランプ、つま先クランプ、またはカスタム治具ソリューションを選択して、チップやクーラントの流出を防ぎながら、部品をしっかりと固定してください。
部品の位置合わせが不適切だと、工具の衝突、寸法誤差、不要な振動、その他の技術的問題が発生するリスクがあります。ダイヤルテストインジケータなどのインジケータを使用して、ワークピースが固定され、機械のゼロ位置に対して正確に配置されていることを確認してください。
.NCファイルには、機械の動きや機能を制御する数値制御命令が含まれています。CNCやTAPなどの他の拡張子には、コード化された切削データも保存されます。CAMソフトウェアは、3DモデルをGコードツールパスに自動的に変換します。
オフラインで作成されたプログラムファイルをCNCシステムのメモリ保存場所にアップロードするには、USBドライブ、イーサネットネットワーク、またはコントローラインターフェースを使用してください。操作上の問題を回避するために、適切なファイル名と保存パスを確認してください。
切削ビットを機械のコレットまたはチャックに慎重に奥まで挿入し、繊細な溝との接触を避けてください。適切なサイズのレンチを使用して、適切なトルクで締め付けてください。
各工具の半径寸法と先端長さの値を入力またはデジタル化し、工具ライブラリのオフセットレジスタに記録します。これにより、プログラム実行中に差異を補正できます。
実際の穴あけ、表面仕上げ、またはプロファイル切削を試し、入力値を調整して検証します。最終プログラムを開始する前に、工具の挙動が満足のいくものになるまでオフセットデータを継続的に調整します。
CNC コントローラは、すべてのコマンドによる位置決め、早送り、および切断パスを、ワークピースの位置とストックの境界に関連付けられた定義済みの座標系に合わせます。
機械にタッチオフポイントまで移動するように指示することで、バイスまたは治具の座標と、報告された作業空間の軸位置との相関関係を確立するのに役立ちます。この「ゼロ設定プロセス」により、プログラミングの視点が実際のツールチップの配置と同期します。
切削動作を伴わずに、常にGコードプログラムの全実行を高速でシミュレーションします。位置決めを検証し、衝突を検知することで、リスクと責任を真剣に軽減します。
多くの高度なCNCコントローラには、加工シーケンス全体をレンダリングするリアルな3Dグラフィカル環境が搭載されています。プログラムの動作を視覚化するために役立ちます。
実証済みのツールパスプログラムがロードされたので、慎重に生産工程を開始してください。アラーム状態や異常が発生し、直ちに送りを停止または停止する必要があるかどうか、常に監視してください。無人運転は禁止です。
目標の仕上げ品質を達成し、工具破損を防止するには、制御送り速度、主軸回転速度、その他の重要なパラメータをプログラム設定と設備能力の両方に適合させる必要があります。保守的なアプローチは、初期段階における賢明な実践です。
軸のオーバートラベルエラーが発生することなく、エンコードされたすべての操作を完了すると、CNCマシンはジョブ完了ステータスを通知します。取り外す前に、マシン内部の完成部品を点検してください。
電源を切った後、ワークピースを損傷しないように治具またはバイスから慎重に取り外してください。また、ウェイカバー付近の可動部品から工具の破片や加工残骸を取り除き、堆積を防いでください。
機械加工されたワークピースを手作業で検査し、バリ、鋳造バリ、または望ましくない表面の凹凸がないか確認しました。これらの箇所は、ベンチグラインディングやサンディング技術を用いて改善する必要があります。エッジの丸み付けは、部品の亀裂伝播に対する強度向上にも役立ちます。
二次加工や顧客への納品に進む前に、機能上重要なすべての寸法と3D形状がエンジニアリング要件と製品仕様に適合していることを確認します。データの傾向を記録します。
完成品の精度を検査する際には、次のような既知の CNC 加工障害モードに注意してください。
● チャタリングマーク - 切削パス中の剛性不足
● テーパー壁 - 機械軸の不正確なトラミングまたは位置合わせ
● 床の段差 - 切削片負荷が減少した鈍いカッター
● オーバーカット半径 - 工具の突出とたわみが過剰
十分な許容誤差と表面仕上げ性能が得られるまで、動作パラメータと機械調整を慎重に調整します。一時的な症状に対処するのではなく、根本原因を排除します。
定期的な予防保守を継続的に実施することで、CNC装置の生産性と寿命を延ばすことができます。清掃方法、潤滑剤、部品交換間隔については、OEMの推奨事項に従ってください。
● 作業後は圧縮空気を使用して可動部品付近の金属片や破片を吹き飛ばします。
● 敏感なポンプやツールの詰まりを防ぐための真空クーラントタンクとチップコンベア
● 振動による機械構造ボルトの緩みがないか確認する
● ガイダンスに従ってリニアレール、ボールねじ、ギアケースに潤滑油を塗布します。
● 機械の配線にネズミや湿気による損傷がないか点検する
公差が悪化したり、仕上げ品質が低下したりした場合は、直ちに切削ビットを交換するか、再研磨してください。摩耗した工具は熱と力を増加させ、部品の疲労を加速させます。工具の状態を積極的に管理することで、損傷の連鎖を防ぐことができます。
バグを修正し、新機能を活用するために、ベンダーからGコードポストプロセッサ、マシンインターフェース、モーター制御ファームウェアの最新版が入手可能な場合は、それらをインポートしてください。ただし、本番環境で使用する前に、改訂版を十分にテストしてください。
CAD ファイルから最適化されたツールパスを生成するには専門的な CAM ソフトウェアの専門知識が必要ですが、初心者は次の概念から基礎を学び始めることができます。
これらの命令セットは、英数字形式を用いて軸の動き、スピンドルの動作、クーラントの状態、その他のCNC機能を制御します。コード構造を習得することで、オペレーターは手動でプログラミングしたり、ファイルのトラブルシューティングを行ったりできるようになります。
Fusion 360、MasterCAM、SolidWorksといった強力なインターフェースプログラムは、治具、工具、ストックを考慮した3Dモデルを加工オペレーションに変換します。出力はシミュレーション可能なGコードです。
コードファイル内で速度、送り、工具選択を変更する方法を理解することで、サイクルタイム、品質係数、工具負荷を調整できます。しかし、基礎となる計算に精通していない場合、変更によって新たな問題が発生する可能性もあります。
CNCマシニングセンターを安全かつ効率的に操作するには、切削加工を始める前に、座標系やGコードプログラミングといった重要な概念を学ぶ必要があります。さらに、原材料の適切な準備、治具の作成、適切な切削工具の選択も、成功に不可欠です。
機械原点の設定、ワークの取り付け、プログラムの読み込み、オフセットの調整といった重要な手順を丁寧に実行することで、コアとなる能力を徐々に構築することができます。仕上げ品質や精度を損なうことなく、サイクルタイムを最適化する速度と送り速度を段階的に導入してください。
CNC装置を継続的にメンテナンスし、部品の不具合を検査することで、許容誤差と表面仕上げを継続的に調整し、最適な性能を実現できます。CNC使用におけるこれらの基本原則を習得することは困難ですが、非常にやりがいのあることです。
