過去数十年にわたり、マシニングセンターではコンピュータ数値制御システムがますます普及してきました。これは一般的にCNC加工と呼ばれています。 軸1から5, 近年、彼らの労働能力は向上しています。
CNC加工の軸は、マシニングセンターでは主に1軸から5軸の範囲です。これらは、機械が実行および製造できる動作の正確な範囲と難易度を分析するのに役立ちます。
CNC加工におけるこの軸は、より効率的に、正確で比類のない結果を提供するのに役立ちます。さらに、CNC工作機械としてのこの軸は、より高品質な出力を生み出すための汎用性も提供します。
その 軸1から5 工具を別の軸で操作し、スムーズに動作させる上で重要な役割を果たします。5つの軸はすべて異なる方向に動作します。CNC加工では切削工具とも呼ばれます。
これらの軸は、必要な製品や工具から不要な材料を取り除くのに役立ちます。さらに、技術の進歩に伴い、CNC加工の軸も革新されてきました。現在、CNCマシニングセンターは、これらの軸を巨大な切削加工や重量級のプロジェクトに使用できます。軸の進歩は、優れたパフォーマンスと望ましい結果を得ることで、作業者の負担を軽減しています。
この記事では、CNCマシニングセンターのすべての軸について解説します。また、それぞれの動作と機能についても解説します。まずは、 5軸CNCマシン.
CNC マシニング センターにおける軸の主な役割は、切削工具が実行する正確な方向と動きを決定することです。
これらの軸は、3D空間で結果を提供することで作業能力を向上させます。機械の動きを正確に分析し、3Dモーションで提示します。
さらに、1軸から5軸まで、各軸はCNC加工においてそれぞれ異なる独自の役割を果たします。すべての軸は機械の汎用性を高めるのに役立ちます。これにより、作業能力が向上するだけでなく、複雑な部品や工具の製造も可能になります。 軸 1から5 セットアップの削減とツールの精度の向上に重要な役割を果たします。
これらの軸は通常、次の順序で設計されます。

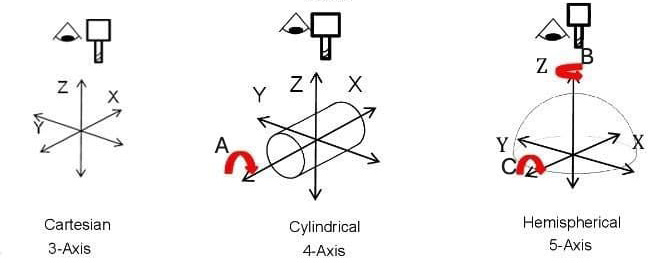

X軸は、センターにおけるCNC加工に水平方向の動きを提供します。作業方向は左から右へ向かいます。
CNCマシニングセンターのY軸も水平方向に動作します。ただし、この軸は前方から後方に向かって動作します。
Z軸はCNCマシニングセンターに垂直方向の動きを提供します。その方向は上から下です。
A軸は回転運動を担い、その動きはX軸を中心に動作します。これらは互いに作用し合うものとして数えることができます。
B軸も回転運動を提供しますが、その動きはY軸を中心に行われます。A軸と同様に、B軸はY軸に対して機能します。
C軸はZ軸の回転動作を可能にします。その優れた特徴として、5軸以上のCNC工作機械に搭載されていることが挙げられます。
あらゆる種類の 軸1から5 作業の遂行と切削工具の使いやすさを実現する上で重要な役割を果たします。これらの軸は、最終的な出力の精度を向上させます。
さらに、それらは、製造する最終製品の動きの方向と複雑さを決定するのに役立ちます。
この軸の特徴と動作能力を理解するには、個別に詳しく調べることをお勧めします。一つずつ説明していきましょう。
以下は、 CNC加工センター 複雑で重いタスクの実行を容易にします。
軸1はCNCマシニングセンターの基礎となる軸です。最もシンプルな軸の一つで、タスク実行中に単独動作が可能です。通常はX軸を中心に動作します。
さらに、動作がシンプルで簡単なため、主に基本的な機能を実行するために使用されます。最も一般的な作業は、硬い材料の切断です。 直線的に穴をあけます。
以下は、CNC マシニング センターでの実際の使用例です。
● 軸1は主に穴あけ加工に使用されます。プラスチック、木材、あらゆる種類の金属など、様々な素材への穴あけ加工に役立ちます。
● さらに、この軸はワークピースの簡単なカットを作成するのにも役立ちます。
軸 1 は CNC マシニング センターにとって非常に重要ですが、それでもいくつかの制限があり、次のようになります。
● この軸は動作原理が単純なため、複雑な幾何学的タスクには適していません。複雑な手順をサポートしていません。
● 作業中には手動による補助が必要です。例えば、動作の位置を変更するには、オペレーター自身が方向を変える必要があります。
軸 1 の利点は次のとおりです。
● 単一動作のため、作業中の取り扱いが簡単です。
● 実行にかかる時間が短くなります。
● 操作が簡単なため、すべての運用チーム メンバーに最適なツールです。
CNCマシニングセンターの次の軸である軸2は、汎用性を高めるための追加次元を提供し、作業能力の向上に役立ちます。
この追加軸は通常、Y軸を指します。これは2次元的な動きを提供するのに役立ちます。通常、X軸とY軸の両方が含まれます。
この多次元軸2は、機械の可動性を向上させます。さらに、より複雑な作業をより正確に、より短時間で処理するのに役立ちます。
以下は、CNC マシニング センターの Axis 2 の用途です。
● このタイプの軸は、破砕とルーティングに役立ちます。ポケットやスロットを含む2D形状の作成に役立ちます。
● Axis 2は限られたスペースでも優れたパフォーマンスを発揮します。さらに、平面上での複雑な操作にも対応できます。
作業プロセスの容易さに加えて、Axis 2 にはいくつかの制限もあります。これらは次のとおりです。
● 2 次元でのみ動作するため、動作能力が制限されます。
軸 2 の利点は次のとおりです。
● 軸 1 と比較して、より複雑なタスクを実行するのに役立ちます。
● 作業中に手動で位置を変更したり、支援したりする必要はありません。
● 2軸動作のため、2次元CNC加工の複雑な動きが可能になります。
軸3は、CNCマシニングセンターの進化の中核とも言えます。生産やタスク実行中に上下方向の動きを可能にします。
Z軸と連動することで、CNC加工の精度に3次元の加工が可能になります。さらに、3軸目は完全に機能的な次元であるため、あらゆる複雑なアプリケーションに適しています。
Axis 3 は次のタスクの実行に役立ちます。
● Axis 3 は、3 次元 (3D) の形状とアウトラインを作成することで有名です。
● また、表面に難しいデザインやテキストを作成するのにも役立ちます。
● この軸は、精密な模型やその部品の製造にも使用されます。
すべてのツールと同様に、軸 3 にもいくつかの制限があり、次のようになります。
● 軸 3 は、アンダーカットを必要とするタスクには適していません。
● さらに、複数の角度からツールにアクセスする必要がある場合、このツールはうまく機能しません。一度に複数の角度からアクセスする能力には限界があります。
軸 3 にはいくつかの制限がありますが、利点もいくつかあります。
● 多用途性により、軸 3 は複数のタスクを同時に処理できます。
● シンプルなデザインにも複雑なデザインにも適しています。
● さらに、この軸は手動による支援なしで複数のタスクを実行できます。
CNCマシニングセンターの軸4は、その回転機能に優れています。この回転機能は、正確で明確な結果を生み出すのに役立ちます。
この4番目の軸はX軸の回転を制御します。さらに、この軸により、工具を手動操作なしで別の面に挿入することが可能になり、ワークピースの位置を簡単に調整できます。
4 番目の軸は、次のタスクの実行に役立ちます。
● 4 軸は、細かいエッジや角度を滑らかに作成するのに非常に適しています。
● タスクを実行するために必要な回転バランスを維持するのに役立ちます。
● 一度のセットアップで複数のタスクを実行できるため、作業時間を短縮できます。
タスク実行中、第4軸にはいくつかの制限があります。以下の通りです。
● 軸4のプログラミングは高度な機能を備えているため複雑であり、より深い理解が必要です。
● 軸 4 のタスクを実行するには、より熟練した資格のあるスタッフが必要です。
CNC マシニングセンターの軸 4 の利点は次のとおりです。
● 回転機能により位置変更の手間が省け、セットアップ時間も最小限に抑えられます。作業を迅速に完了するのに役立ちます。
● 作業能力の向上により、軸 4 はより複雑なタスクを楽々と処理するマシンの能力を強化します。
CNCマシニングセンターの第5軸には、驚異的なパフォーマンスを実現する革新的な技術が採用されています。このツールは、Y軸を中心とした回転を可能にします。
必要な方向に工具を仮想的に再配置するのに役立ちます。さらに、軸5はCNC加工センターに5軸を生成し、より多様な生産タイプを実現します。
軸 5 のアプリケーションは次のとおりです。
● 航空宇宙部品の製造に最適です。
● Axis 5 は、高度な機械用の許容度の高い複雑な部品の製造に役立ちます。
● さらに、より高い精度が求められる医療機器の製造にも最適です。
● 複雑な幾何学的設定を必要とする加工ツールも、軸 5 でスムーズに動作できます。
軸 5 の制限は次のとおりです。
● Axis 5の最大の制約は、その高コストです。すべての軸の中で最も高価であり、すべてのCNCセンターで導入できるわけではありません。
● 革新的なテクノロジーのため、経験豊富で高度な資格を持つ運用チームが必要です。
● 専門家チームに加えて、軸 5 では、適切に機能するために更新されたソフトウェアが必要です。
軸5の利点は次のとおりです。
● 表面や作業ツールの位置を仮想的に設定できる最も柔軟なツールです。
● 高度なテクノロジーにより、タスク実行中の不一致を最小限に抑えます。
● 指示に従って複雑な部品やツールを製造するのにかかる時間が短縮されます。
5 つの軸全体を分析し、さまざまなタスクやパフォーマンスにどの軸が適しているかを検討してみましょう。
CNC加工で作業を行う際には、どの軸が特定のタスクに適しているかを把握することが非常に重要です。軸によって動作は異なりますが、それぞれの特徴によって動作は似通っています。これは、必要な軸を使用するプロジェクトの性質によって異なります。さらに、製造段階における複雑さのレベルにも左右されます。
以下は、必要なタスクを実行するための適切な軸を分析するのに役立つ重要な要素です。
1. 単純なタスクや製造には、軸1と軸2が最適です。一方、複雑な製造には、軸4と軸5が強く推奨されます。
2. 上位軸は下位軸に比べてコストが高くなります。その費用は購入費用だけでなく、運用活動にも関連しています。さらに、1軸と2軸は、3軸、4軸、5軸に比べて予算が少なくて済みます。
3. 生産量が多いほど、軸数も高くなります。また、軸数を増やすことで作業コストも削減できます。一方、生産量が少ない場合は、1軸または2軸の方が適しています。
4. 4軸や5軸といった高軸の製造には、高度な材料が必要です。これにより、作業能力と汎用性が向上します。
それでは、より革新的なアイデアのために、Axis の将来の側面を探ってみましょう。
技術の進歩と革新的なデザインに対する需要の高まりにより、CNC マシニング センターの軸の将来は非常に明るいです。
全て 軸1から5, あらゆる工具において、より優れた精度と優れた加工結果を実現するための成功への道を切り開きます。さらに、これらの軸は、より革新的な加工結果をもたらす、新しく高度な軸の導入にも貢献しています。これらの軸は、CNCマシニングセンターの不可能と思われていた限界を押し広げています。
今後の軸における新たな進歩は次のとおりです。
● より複雑で高度な設計や手順に対応するために、6 軸以上で設計されるマシンが増えています。
● 将来的には、ロボット支援との組み合わせも期待されています。これにより、積み込み・荷降ろし時の検査工程の自動化が促進されるでしょう。
● さらに、先進軸には人工知能の統合も予測されており、これには手動による支援なしにタスクを実行するための効率的なプログラミングが含まれます。
の開発 軸1から5 技術の進歩と革新を体現しています。シンプルな1軸目から、競争力の高い5軸目まで、CNC工作機械センターの変革力を象徴しています。
前述の通り、新しい軸はそれぞれ作業能力を高めます。さらに、より高品質で高精度な生産レベルを実現するための可能性を広げます。この軸は、メーカーがより低い許容範囲で、より複雑な設計を要求に応じて提供するのに役立ちます。
作業能力を推定することにより 軸1から5, 生産者は生産性レベルを容易に予測できます。さらに、これは高度で革新的な製造における生産性レベルの向上にも役立ちます。最後に、軸の継続的な進歩により、CNC加工のあらゆる軸の将来と今後の展開は非常に期待できます。
