CNCクローズドループシステムを使い始めるのは、単なる一歩ではありません。精密製造の世界への扉を開くのです。フィードバックは必須であり、決しておまけではありません。フィードバックこそが、サーボ、センサー、そしてコードが連携して、意図した通りの動きを生み出すのです。
CNCシステムをバンドに例えてみましょう。全員が常に同期していなければなりません。ドライブ、モーター、コントローラーはそれぞれがそれぞれの機能を実行します。何かが軌道から外れると、フィードバックによって即座に修正されます。これにより、すべての精度が維持されます。実際の機械工場では、航空宇宙部品、医療機器、複雑な金型の製造において、このアプローチが日常的に採用されています。
高度な機械加工に取り組む人にとって、CNCクローズドループシステムの学習は欠かせません。学ぶことで大きなメリットが得られます。
CNC閉ループシステムは、フィードバックを用いて加工操作を制御します。それぞれの動きはチェックされ、必要に応じて即座に修正されます。基本的な仕組みは次のとおりです。CNCが「ここに移動」と指示すると、センサーがその動きを確認します。動きが一致しない場合は、システムが即座に修正を行います。
オープンループシステムは動作が異なり、結果を確認せずにコマンドを送信するだけです。オープンループ制御システムでは、スリップやバックラッシュの問題はワークピースの加工が完了するまで認識できません。そうなると、修正を行うには遅すぎます。
CNCクローズドループシステムは、単一の装置ですべてを処理するわけではありません。複数の部品が連携して、正確な切断と機械の正常な動作を確保します。部品のどれかが正しくセットアップされていないと、精度が低下します。これがこのシステムの仕組みです。
彼らを動かすものはこれだ。
ほとんどのシステムでは、この作業にエンコーダまたはリニアスケールが使用されています。これらは、機械を監視し、常に最新情報を送信しているかのように、軸やスピンドルの正確な位置を常に報告します。フィードバック装置がなければ、CNC閉ループシステムは、何かがずれたり、動きが遅れたりしたことを検出できません。

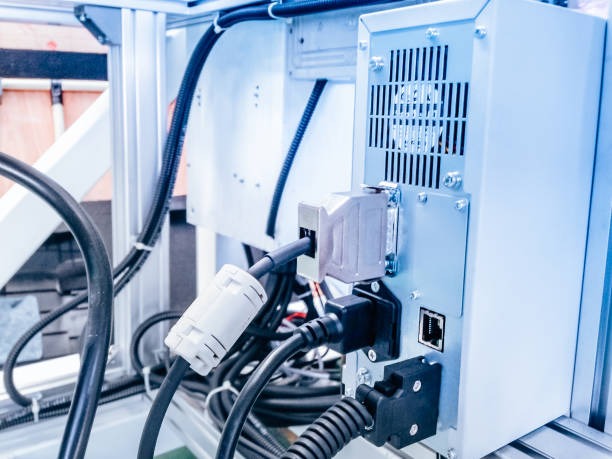

これらのモーターは機械を動かし、修正にも瞬時に反応します。出力と速度を制御するドライブと連携することで、CNCクローズドループシステムが数ミリ秒単位で位置を調整するのに役立ちます。応答速度がすべてを左右します。
コントローラーは中枢脳として機能します。コマンドとフィードバックを受け取り、動作が正確に行われたかどうかを確認し、必要に応じて修正を行います。優れたコントローラーは、高速エンコーダデータを処理し、パフォーマンスを損なう遅延なく調整を行います。
現代のCNC閉ループシステムは、高度なアルゴリズムを用いてフィードバックデータを処理し、過剰な補正を行わずに補正を適用します。PID（比例・積分・微分）制御は、この作業に使用される標準的な手法の一つです。
CNCクローズドループシステムを起動すると、シンプルでありながら非常に効果的なプロセスが明らかになります。コントローラはサーボモーターまたはクローズドループステッパーに、「テーブルを5mm移動」といった特定のコマンドを送信します。一見すると基本的な動作のように思えますが、ここからが興味深いところです。モーターが動作している間、エンコーダーまたはリニアスケールがその実際の位置を追跡します。その情報はコントローラに直接送信されます。
コントローラは、実際に起こったことと、本来の動作を迅速に比較します。エンコーダが「実際は4.98mmです」と報告すると、システムはわずかなずれがあることを認識します。これを無視してそのまま動作を続けるのではなく、「0.02mm追加してください」という即時の修正指示を送信し、目標位置に戻ります。このコマンド、移動、フィードバック、比較、修正のサイクルは、毎秒数百回、あるいは数千回実行されます。こうして、硬い材料を切断したり、長時間動作させたりしても、部品は厳しい公差内に収まります。
真のパワーは、複数の制御ループの連携から生まれます。高速電流ループはトルクを制御し、速度ループは正しい速度を維持し、位置ループはすべてを正しい位置に固定します。各ループは互いに接続されており、これらはすべてPIDアルゴリズムによって制御され、入力フィードバックに基づいて出力を常に調整します。
工具が、位置ずれした治具や硬い材料の塊など、予期せぬものに接触した場合、どうなるでしょうか？CNCクローズドループシステムは、停止や偏差を即座に検出し、スムーズな動作を保証します。エンコーダが問題を報告し、コントローラは対応できないと判断し、アラームを鳴らすか、ジョブを停止します。これにより、部品と工具の両方が損傷するのを防ぎます。
ここではスピードが重要です。閉ループ制御は点滅よりもはるかに高速で、毎秒数千サイクルで動作します。この迅速な応答により、動きはスムーズで安定し、正確性が保たれます。切断中に何かが変化しても、システムは瞬時に適応します。
では、何が問題なのでしょうか？オープンループ方式でも部品を製造できるのに、なぜCNCクローズドループシステムを導入する必要があるのでしょうか？
部品を作ることではなく、正しく作ることです。ミスを減らし、無駄を減らし、毎回同じ精度を再現します。

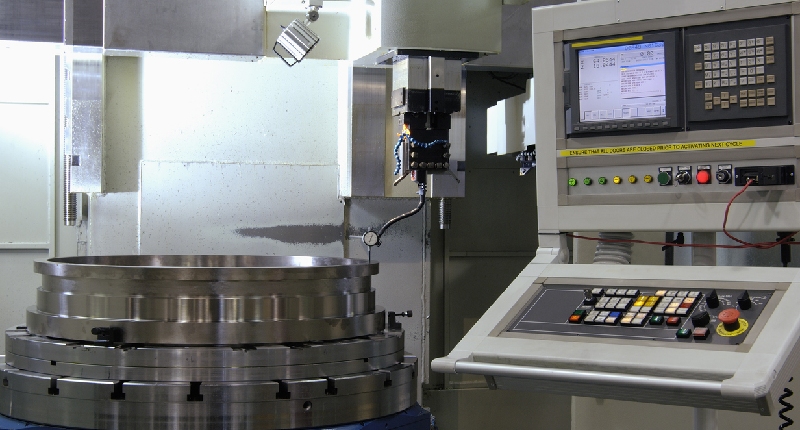

CNC閉ループシステムを、例えば次のような機械に取り付けるとどうなるか見てみましょう。 立形マシニングセンター VMC マシン YSL-1580、CNC 旋盤、ガントリー ミルなど。
CNCクローズドループシステムは、切削中に微調整を行います。機械は単に指示に従うだけでなく、動作を一つ一つチェックし、問題を即座に修正します。長い工程や複雑な形状でも、部品は厳しい公差内に収まります。
ここでの精度は真に重要です。CNCクローズドループシステムは、常に位置を監視し、ツールパスを常に正確な軌道に保ちます。これにより、バックラッシュ、ツールの曲がり、熱膨張などによる問題を軽減します。部品は仕様範囲内で生産されるため、スクラップや手直しの削減につながります。
加工中に不具合が発生することがあります。スリップ、ステップ抜け、工具の摩耗、振動などです。CNCクローズドループシステムは、こうした小さな問題を、大きなコストのかかる問題になる前に特定します。即座に修正し、切削が困難な場合でも安定した状態を保ちます。
CNCクローズドループシステムは、フィードバックによって他のシステムと大きく異なります。センサーとエンコーダによってリアルタイムデータが収集され、即座にコントローラに送信されます。これにより、機械の動き一つ一つが監視されているかのように、必要に応じて経路変更や速度変更が可能になります。
材料の変化、温度変化、工具負荷などはドリフトの原因となります。CNCクローズドループシステムはこれらの変化を捉え、即座に修正します。これにより、加工プロセスは状況に関わらず安定し、予測可能な状態を維持します。
精度とは、速度を落とすことではありません。CNCクローズドループシステムにより、サイクルタイムが短縮されます。精度を維持しながら高速化を実現し、より多くの部品を加工でき、機械の稼働時間をより効率的に活用できます。
無人加工には、CNCクローズドループシステムが不可欠です。これにより、手動調整の必要性が軽減され、機械は独立して稼働しながら、工程全体を通して部品の品質を維持できます。
CNCのクローズドループシステムとオープンループシステムを比較すると、制御処理における明確な違いが明らかになります。オープンループシステムはモーターにコマンドを送信し、すべてがうまく機能したと想定します。確認やフォローアップは行われません。機械がステップをミスしたり、負荷がかかった状態で滑ったりしても、システムはそれを把握できません。そのエラーは完成品に現れます。
CNCクローズドループシステムは、すべての動作をチェックします。リアルタイムエンコーディングまたはリニアスケールが実際の位置を測定し、指令された位置と比較することで、不一致が検出されるとすぐに修正します。まるで、精度を維持するために、人が1分ごとにすべての動作を検査しているようなものです。
CNCクローズドループシステムを他のシステムと区別するのは、フィードバックです。センサーは位置と速度に関する一定のデータを供給し、コントローラは動きに常に適応します。オープンループにはこのようなフィードバックがないため、特に切削が重い場合、ステップのスキップ、バックラッシュ、エラーが発生しやすくなります。
簡単に言えば、クローズドループシステムは現状を把握し、オープンループシステムは最善の結果を期待して祈ります。
CNCクローズドループシステムは、エラーが発生した時点でそれを捕捉します。工具が負荷によって曲がったり、温度変化によってドリフトが生じたりした場合、クローズドループシステムが自動的に補正します。これにより、公差を厳密に設定し、生産工程全体を通して部品の安定性を向上させます。
オープンエンドシステムでは、特に長時間または複雑な作業において、許容誤差が蓄積されやすくなります。装置はステップをスキップしても動作を継続するため、結果として規格外の部品が製造されます。
オープンループシステムは安価で設置も簡単です。精度が命取りにならない基本的な作業や趣味のプロジェクト、あるいは多少の誤差が許容されるような作業には最適です。
CNCクローズドループシステムは、エンコーダ、高度なコントローラ、サーボモーターなどの初期投資が必要になります。しかし、時間の経過とともに、スクラップ、手直し、工具の破損などを削減できます。生産現場では、長期的にはコスト削減につながります。
オープンループシステムは、単純な切削加工、少量試作、あるいは小さな誤差が問題とならない木工加工に適しています。航空宇宙、医療、金型製作、自動車部品製造といった高精度な作業には、CNCクローズドループシステムが不可欠です。
Yangsenでは、多くのCNC垂直マシニングセンターとCNCルーターが閉ループ制御システムで動作するように設計されています。これにより、工場は大きな負担なくアップグレードを行い、より厳しい公差にも対応できます。
クイック比較
特徴 | オープンループCNC | CNCクローズドループシステム |
フィードバック | なし | エンコーダ/スケールによるリアルタイム |
エラー訂正 | なし | 即時修正 |
正確さ | 設定により異なります | 高い一貫した精度 |
料金 | 初期費用を抑える | 高いが、長期的にはコスト削減になる |
理想的な用途 | 基本的な低精度の仕事 | 高精度な生産環境 |
CNCクローズドループシステムに投資する本当の理由をご紹介します。厳しい公差、長期にわたる生産、そして予期せぬ問題にも対応できるマシンこそが、CNCクローズドループシステムなのです。
翼桁やタービンブレードの切断では、数ミクロン単位の公差が重要になります。クローズドループにより、工具の正確な位置決めが維持されます。表面仕上げは完璧で、認証も最新の状態に保ちます。
シリンダーヘッドとトランスミッション部品は、数千サイクルにわたって一貫した形状を保つ必要があります。閉ループフィードバックにより再現性が保証され、すべての部品が一貫して製造されます。
プラスチック射出成形金型でもダイカスト金型でも、表面仕上げは完璧でなければなりません。CNCクローズドループシステムは、方向転換や複雑な形状もぐらつきなく処理します。
補綴物、インプラント、クラウンなど、わずかなずれでもすべてが台無しになる可能性があります。クローズドループシステムにより、すべての切削が正確かつ適切に調整されます。
大型アルミ板や複合構造物の切断には、熱膨張と構造の柔軟性に関する深刻な懸念が生じます。閉ループシステムは、切断中にこれらの変数を調整します。
精度だけではありません。信頼性も重要です。CNCクローズドループシステムにより、廃棄部品や手直しが減り、絶対に故障しない部品の利益率が向上します。
適切なCNCクローズドループシステムを選ぶのは、推測ではなく、必要なものと、利用可能なもの、そして予算内で可能なものを組み合わせることが重要です。ここでは、その方法について考えてみましょう。
作業において、どのような許容誤差が重要になるでしょうか？航空宇宙部品、精密金型、医療機器の加工では、精度を妥協することはできません。CNCクローズドループシステムは、厳格な仕様を一貫して維持します。しかし、試作、木工、あるいは小さな誤差が問題にならない作業では、よりシンプルなセットアップで十分な場合があります。
機械によってアプローチは異なります。立形マシニングセンター、 水平ミルCNC旋盤、ルーターなど、あらゆる機械はフィードバックの恩恵を受けます。機械によってはリニアスケールを使用するものもあれば、エンコーダを使用するものもあります。
ロータリーエンコーダとリニアスケールには大きな違いがあります。ロータリーエンコーダは安価で、短い軸を扱うのに効果的です。リニアスケールは高価ですが、長距離でも優れた精度を提供します。許容誤差の大きい作業では、リニアフィードバックが大きな違いを生みます。
優れたフィードバックシステムであっても、コントローラが高速データを処理できない場合は機能しません。コントローラがフィードバックループを効率的に処理できることを確認してください。サーボドライブまたはクローズドループステッパーがフィードバックをサポートしていることを確認してください。古いドライブの中には、最新のCNCクローズドループシステムの速度に対応していないものもあります。
初期コストは確かに高くなります。しかし、全体像を見れば、スクラップの削減、衝突の減少、プロセスの一貫性向上が期待できます。大量生産や高精度加工を重視する工場では、CNCクローズドループシステムは1年以内に投資回収できる場合が多いです。購入コストだけでなく、長期的なメリットも考えてみてください。
CNCクローズドループシステムは部品の精度維持に役立ちますが、安定した性能を維持するには定期的なメンテナンスが必要です。基本的な点検と簡単なトラブルシューティングを行うことで、小さな問題が高額なダウンタイムにつながるのを防ぐことができます。
エンコーダケーブルと接続部は定期的な点検とメンテナンスが必要です。接続が緩んでいると位置フィードバックエラーが発生し、アラームが鳴ったり、部品の配置がずれたりすることがあります。リニアスケールやエンコーダに埃やゴミが付着していないか確認してください。これらの部品は損傷しやすいため、メーカーが推奨する方法で丁寧に清掃してください。
CNCクローズドループシステムであっても、精度を維持するには定期的なキャリブレーションが必要です。コントローラでテストカットやキャリブレーションルーチンを実行し、位置精度を確認してください。ドリフトが発生した場合は、システムを再キャリブレーションして、厳しい公差を維持してください。
システムは、許容範囲を超える位置誤差を検出するとアラームを鳴らします。これらの警告を無視しないでください。ケーブルの不具合、エンコーダのずれ、サーボドライブの故障など、すぐに対処してください。
CNCクローズドループシステムは真の信頼性を提供します。魔法ではなく、監視能力です。センサーがあらゆる動きを監視し、コントローラーが問題に対処したり、必要に応じて介入したりします。これにより、より高品質な部品が製造され、ミスが減り、生産がスムーズになります。
オープンループシステムは知識に基づいた推測を行います。クローズドループシステムはどうでしょうか？実際のデータを使用します。精度、一貫性、効率性には大きな違いがあります。航空宇宙、金型製造、医療機器製造などの業界は、このようなシステムから大きな恩恵を受けています。
Yangsen CNC Machine は、閉ループ システムとシームレスに連携する垂直、水平、およびガントリー ミルを設計し、必要に応じてエンコーダー、サーボ、およびよりスマートなコントローラーを追加できます。
公差を常に満たし、時間とコストを節約する部品をお探しなら、CNCクローズドループシステムは真剣に検討する価値があります。部品の選定やアップグレードの計画について、お気軽にご相談ください。
