CNCフライス盤は、現代の製造業において最も重要な工作機械の一つであり、製造業者が高精度かつ複雑な部品を高効率かつ安定的に生産するのに役立ちます。シンプルなブラケットやハウジングから、航空宇宙部品や工業部品まで、CNCフライス盤は様々な産業で幅広く使用されています。
このガイドでは、CNCフライス盤の基本、動作原理、主要コンポーネント、一般的な種類、加工プロセス、そして用途に合ったCNCフライス盤を選ぶ際に考慮すべき重要な要素について学びます。
CNCフライス盤は、回転する切削工具を用いてワークピースから材料を除去し、精密な部品を製作する、コンピュータ制御の工作機械です。手動フライス盤とは異なり、CNCフライス盤はプログラムされた指示に従って、工具の動き、切削速度、加工操作を自動的に制御します。
CNCフライス盤は、フライス加工、穴あけ加工、ボーリング加工、輪郭加工など、さまざまな加工を行うことができ、自動車、航空宇宙、金型、一般機械などの産業における精密部品の製造に広く利用されている。
CNCフライス盤は、デジタル設計を切削工具の動きを制御する機械命令に変換することで機能します。加工プロセスは通常、いくつかの基本的なステップで構成されます。
1. CADモデルを作成する
部品設計はCADソフトウェアを使用して作成され、形状、寸法、および加工要件が定義されます。
2. CNCプログラムを生成する
CAMソフトウェアは、設計図をツールパスに変換し、CNCコントローラが理解できるGコードを生成します。
3. 機械をセットアップする
作業者は、作業開始前に切削工具を取り付け、加工対象物を固定し、加工パラメータを設定する。
4. 機械加工を行う

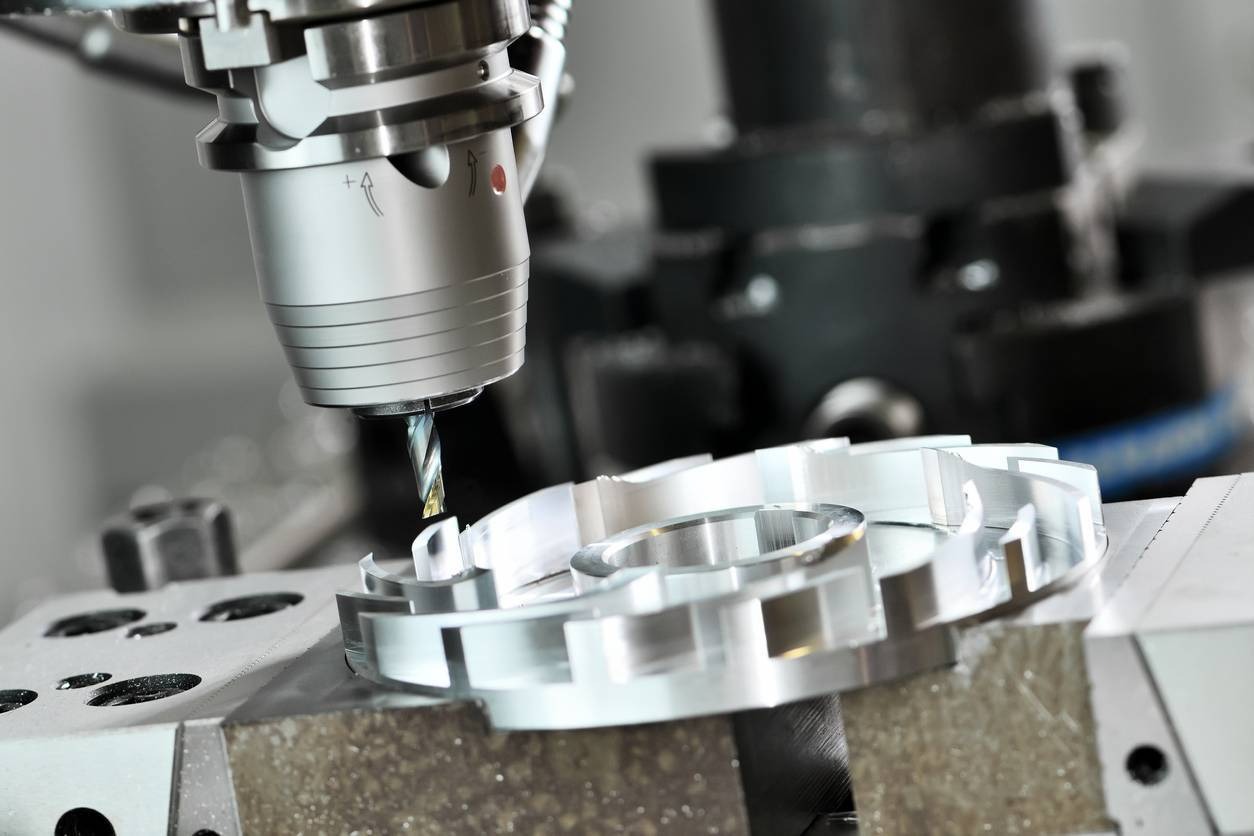

CNCフライス盤は、プログラムされた指示に従って切削工具を様々な軸に沿って移動させ、材料を除去して最終部品を製造する。
CNCフライス盤は、正確かつ効率的な加工を実現するために連携して動作する複数の主要部品で構成されています。これらの基本部品を理解することで、CNCフライス盤の動作原理をより深く理解することができます。
CNCコントローラー
CNCコントローラは機械の頭脳です。プログラムされた命令を読み取り、軸の動き、主軸の回転速度、および加工操作を制御します。
スピンドル
スピンドルは、加工中に切削工具を保持し、回転させます。その速度、出力、剛性は、切削性能と加工精度に直接影響します。
作業台
作業台は、加工中にワークピースを支え、固定する役割を果たします。機械の設計に応じて、X軸、Y軸、またはZ軸に沿って移動します。
軸システム
ほとんどのCNCフライス盤は、主に3つの軸を使用しています。
高度なCNCフライス盤には、複雑な部品を複数の角度から加工するための追加の回転軸が搭載されている場合がある。
ツールマガジンと自動工具交換装置（ATC）
ツールマガジンには複数の切削工具が収納されており、ATC（自動工具交換装置）は加工中に工具を自動的に交換することで、効率を向上させ、手作業を削減します。
ガイドウェイとボールねじ
ガイドウェイとボールねじにより、軸の動きがスムーズかつ正確になり、加工精度と再現性を維持するのに役立ちます。
CNCフライス盤 様々な構成があり、それぞれ特定の加工作業に最適化されています。主な種類は以下のとおりです。

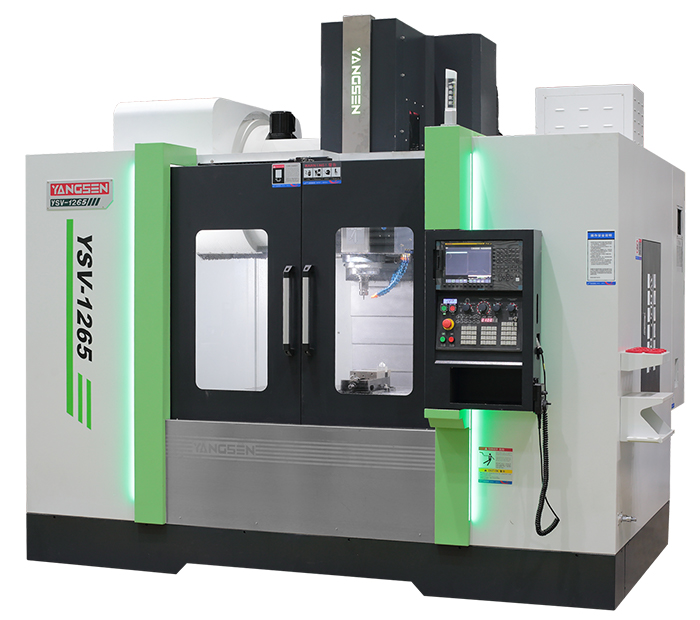

スピンドルは作業台に対して垂直に配置されている。
穴あけ、ボーリング、および汎用フライス加工に最適です。
工具交換が容易で、小型から中型の部品へのアクセスも容易です。

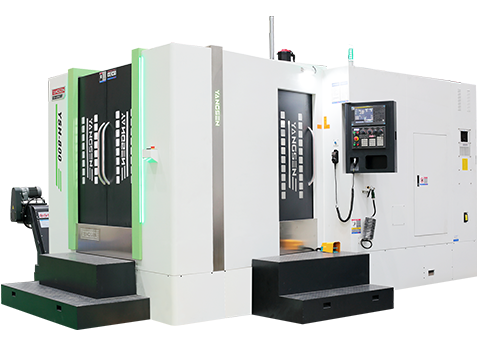

スピンドルは工作物と平行に配置される。
重切削、溝加工、および溝切り加工に適しています。
切削力を分散させることで、大型で密度の高いワークピースを効率的に加工します。
5軸に沿った同時動作を実現します。
複雑な形状、曲線状の表面、複雑な3D形状の加工を、1回のセットアップで可能にします。
高精度と優れた表面品質が求められるため、航空宇宙、自動車、金型製造業界で広く使用されています。
ベッド型CNCフライス盤：大型ワークピースの加工において、大規模生産と安定性を実現します。
ガントリーCNCフライス盤非常に大きな部品や、長距離移動が必要なワークピースに適しています。
多軸CNCフライス盤：大量生産や複数工具を用いた加工に効率的です。
スロット加工、プロファイリング、輪郭加工 | 形状は様々：正方形、球状先端、角丸型など。用途に応じた様々な素材を使用。 | 垂直型、水平型、5軸CNCフライス盤 | |
フェイスミルズ | 広い平面の表面切断および仕上げ | 高効率な材料除去 | 垂直型・水平型CNCフライス盤 |
ボールノーズミルズ | 3D輪郭加工、複雑な表面加工 | 型、ダイ、複雑な形状に最適です。 | 5軸CNCフライス盤 |
ドリルビットとタップ | 穴あけおよびねじ切り加工 | 精密な切断が可能で、ほとんどのセットアップに対応しています。 | 垂直型・水平型CNCフライス盤 |
ツールホルダーとコレット | スピンドルに切削工具を固定する | 精度を高め、振動を低減し、工具寿命を延ばす | すべてのCNCフライス盤 |
治具およびワーク保持用アクセサリー | ワークピースの位置決めと固定 | 万力、クランプ、回転テーブルを含み、再現性を確保します。 | すべてのCNCフライス盤 |
冷却システムとチップ管理 | 切削温度を維持し、切りくずを取り除く | 表面仕上げを改善し、工具寿命を延ばす | すべてのCNCフライス盤 |
CNCフライス加工プロセスは、原材料を完成部品へと加工するために、一連の精密な手順に従います。
設計とプログラミング – 部品のCAD（コンピュータ支援設計）モデルを作成し、CAM（コンピュータ支援製造）プログラムに変換します。このステップでは、工具経路、切削パラメータ、および加工順序を定義します。
材料準備 – 選定された原材料（アルミニウム、鋼鉄、プラスチックなど）は、加工前に必要なサイズに切断され、品質検査が行われます。
機械のセットアップ – 切削工具を取り付け、工具ホルダとコレットを調整し、ワーク保持治具を配置して、フライス加工中の安定性と精度を確保します。
ワークピースの取り付け – 振動を最小限に抑え、再現性を維持するために、材料は機械テーブルまたは治具にしっかりと固定されます。
ツールパスシミュレーション – ドライランまたはソフトウェアシミュレーションを実行して、潜在的な衝突をチェックし、ツールの動きを確認し、プログラミングエラーを修正します。
フライス加工 – CNCマシンは、正面加工、溝加工、穴あけ加工、輪郭加工、複雑な3Dフライス加工など、プログラムされた切削加工を実行します。オペレーターは、最適な結果を得るために、主軸回転速度、送り速度、クーラント流量を監視します。
検査および品質管理 – 完成品は精密機器を使用して測定され、寸法精度と表面仕上げが確認されます。
仕上げと洗浄 – バリを取り除き、表面を研磨し、切りくずを除去して、部品を組み立てまたは納品できる状態にします。
CNCフライス加工において、精度、効率、そして工具寿命の延長を実現するには、適切なセットアップと操作が不可欠です。安定した加工性能を確保するために、以下のベストプラクティスを実践してください。
材料と加工要件に基づいて、適切な切削工具、工具ホルダ、およびコレットを選択してください。
振動を低減し、精度を維持するために、高品質のCNCフライス工具を使用してください。
加工中にワークピースが動かないように、治具、万力、またはクランプでワークピースをしっかりと固定してください。
寸法誤差や表面欠陥を避けるため、適切な位置合わせを確認してください。
材料と切削加工に応じて、工具長、主軸回転速度、送り速度を設定してください。
正しい工具経路を確認し、潜在的な衝突を排除するために、テスト運転またはドライカットを実施してください。
切削温度を制御し、工具寿命を延ばすために、冷却液の流量を一定に保つようにしてください。
工具の損傷を防ぎ、表面仕上げを向上させるため、切りくずはこまめに除去してください。
エンドミル、フェースミル、インサートに摩耗や損傷がないか定期的に点検してください。
精度を維持し、予期せぬダウンタイムを回避するために、必要に応じて工具を交換または再研磨してください。
機械のベッドを清掃し、可動部品に潤滑油を塗布し、定期的にスピンドルの位置合わせを確認してください。
定期的なメンテナンスは、安定した性能を確保し、高額な修理費用を未然に防ぎます。
これらのヒントに従うことで、オペレーターはCNCフライス盤の性能を最大限に引き出し、加工品質を向上させ、生産コストを削減することができます。
1. CNCフライス盤は何に使用されますか？
CNCフライス盤は、ワークピースから材料を除去することで精密部品を製造するために使用されます。フライス加工、穴あけ加工、ボーリング加工、輪郭加工などの操作が可能で、自動車、航空宇宙、金型、医療、一般製造業など、幅広い産業分野で部品製造に利用されています。
2. CNCフライス盤の主な構成要素は何ですか？
CNCフライス盤の主要構成要素は、CNCコントローラ、スピンドル、作業台、軸システム、切削工具、工具マガジン、およびガイドウェイです。これらの構成要素が連携して工具の動きを制御し、高精度な加工結果を実現します。
3. CNCフライス盤はどのような材料を加工できますか？
CNCフライス盤は、アルミニウム、鋼、ステンレス鋼、チタン、真鍮、エンジニアリングプラスチックなど、幅広い材料を加工できます。適切な材料は、部品の要件、切削工具、および機械の性能によって異なります。
4. CNCフライス盤には軸がいくつありますか？
ほとんどのCNCフライス盤は3軸（X、Y、Z）で動作し、一般的な加工作業に適しています。より高度な機械では4軸または5軸を備えており、製造業者は複雑な部品を複数の角度から加工することができます。
5. 適切なCNCフライス盤はどのように選べばよいですか？
適切なCNCフライス盤の選定は、ワークピースのサイズ、材質、加工の複雑さ、生産量、精度要件などの要素によって決まります。製造業者は、決定を下す前に、機械の剛性、主軸の性能、軸の移動量、利用可能な自動化オプションなどを考慮する必要があります。
CNCフライス盤の基本を理解することは、最適な加工ソリューションを選択するための第一歩です。CNCフライス盤の仕組みや主要部品から、様々な機械の種類や加工能力に至るまで、これらの基本を明確に理解することで、製造業者はより良い意思決定を行うことができます。
最適なCNCフライス盤は、部品の要件、材料、生産量、加工精度によって決まります。単純な部品を製造する場合でも、複雑な精密部品を製造する場合でも、適切な機械構成を選択することで、効率、品質、そして長期的な生産パフォーマンスを向上させることができます。
