CNCフライス盤（コンピュータ数値制御フライス盤）は、コンピュータ制御を用いて材料を精密に切断・成形する高度な加工ツールです。従来のフライス加工とは異なり、CNCフライス盤はプログラムされた指示に従って、非常に高い精度と安定性で複雑な部品を製造します。
この記事では、CNCフライス盤の定義と動作原理、機械の動作原理、主要コンポーネント、そして現代の製造業における一般的な用途について解説します。初心者の方から業界のプロの方まで、このガイドはCNCフライス加工の基本と精密製造におけるその役割を理解するのに役立ちます。
CNCフライス盤（Computer Numerical Control Milling Machine、略称：コンピュータ数値制御フライス盤）は、回転する切削工具を用いてワークから高精度に材料を削り取る加工装置の一種です。「CNC」とは、スピンドルの回転、工具交換、テーブルの位置決めなど、機械のあらゆる動作が手動操作ではなくコンピュータプログラムによって制御されることを意味します。
オペレーターのスキルに大きく依存する従来のフライス盤とは異なり、CNCフライス盤はCAD（コンピュータ支援設計）およびCAM（コンピュータ支援製造）ソフトウェアから生成された、事前に設定されたデジタル指示に従います。これにより、複雑な形状、厳しい公差、そして再現性の高い結果を一貫して生産できます。
現代の製造業では、 CNCフライス盤 金属、プラスチック、複合材料から部品を製造するために広く使用されています。精度、速度、自動化を兼ね備えているため、航空宇宙、自動車、医療、精密工学などの業界では欠かせない存在となっています。
CNCフライス盤の動作原理は、コンピュータ制御による精度に基づいています。すべての加工プロセスは、CADソフトウェアで作成されたデジタル設計から始まります。この設計はCAMプログラムに変換され、Gコード命令セットが生成されます。Gコード命令セットは、CNC工作機械に材料の移動、切断、成形方法を正確に指示する言語です。
動作中、CNCコントローラはこれらのコードを読み取り、機械のスピンドルと切削工具を複数の軸（通常はX、Y、Z軸）に沿って移動させます。スピンドルは切削工具を高速回転させ、それに応じてテーブルまたはワークピースが移動し、材料を層ごとに削り取ります。この自動調整により、手作業では困難または不可能な、極めて正確な切削と複雑な形状を実現できます。
一般的な CNC フライス加工サイクルには、いくつかの段階が含まれます。
設計とプログラミング - 部品モデルを作成し、G コードを生成します。
セットアップ – ワークピースを取り付け、適切な切削工具を選択します。
機械加工 – CNC システムは、材料を除去するためにプログラムされた動作を実行します。
検査 – 完成した部品の寸法と表面品質を測定し、検証します。
この制御されたステップバイステップのプロセスにより、高い精度、再現性、効率性が保証され、CNC ミリングは高度な製造およびプロトタイピングのコアテクノロジーになります。

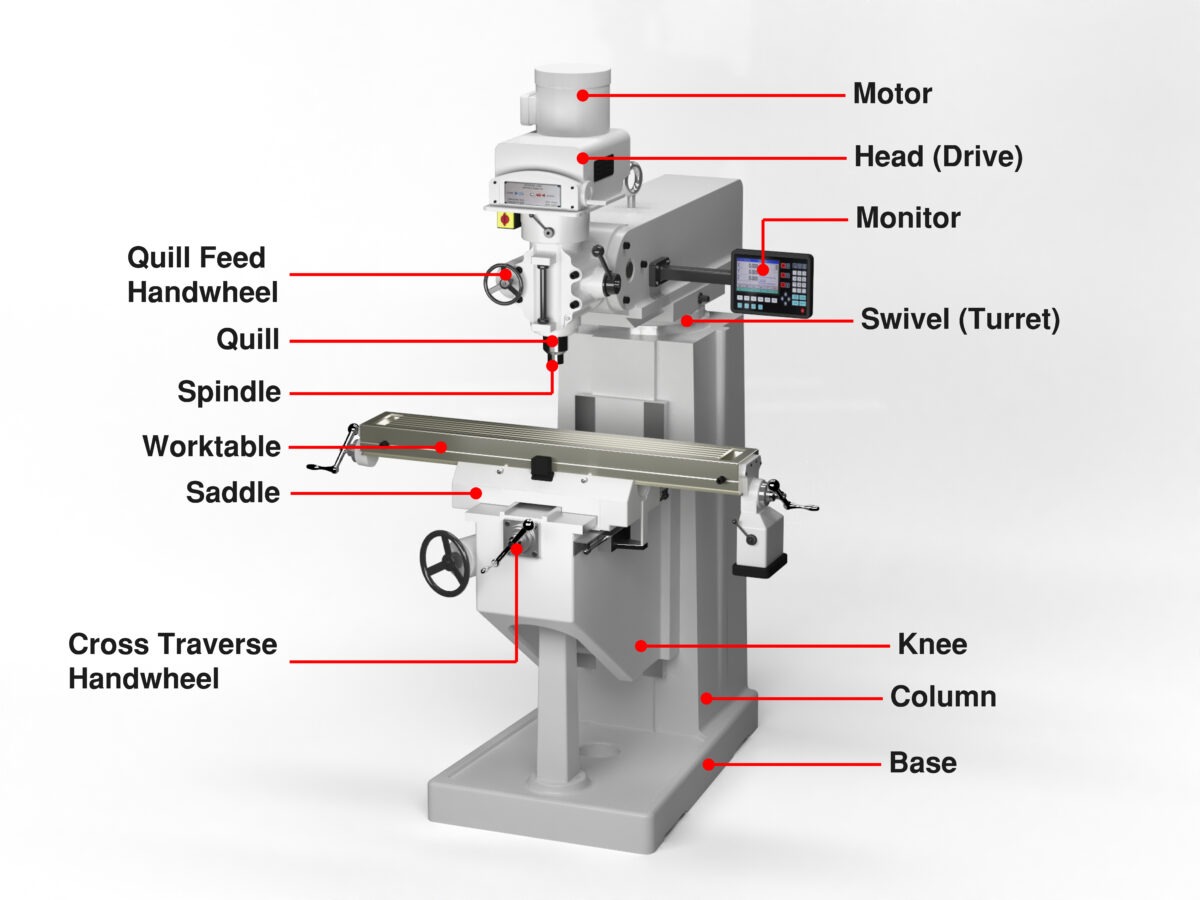

CNCフライス盤は、精密で安定した加工性能を確保するために連携して機能する複数の主要部品で構成されています。これらの部品を理解することで、オペレーターやエンジニアは機械の効率と精度を最大限に高めることができます。
スピンドル – スピンドルはCNCフライス盤の心臓部です。切削工具を保持し、高速で回転させることで、材料の切削に必要なパワーを供給します。スピンドルの速度、安定性、精度は、加工品質に直接影響します。
ツールホルダーとツールチェンジャー – ツールホルダーは切削工具をスピンドルに接続し、自動ツールチェンジャーは機械が稼働中に手動操作なしで工具を交換することを可能にします。これにより、生産効率と柔軟性が向上します。
ワークテーブル – テーブルはワークピースを支え、位置決めします。X軸とY軸に沿って移動し、切断作業中の正確な位置決めを可能にします。
サーボモーターと駆動システム – これらのコンポーネントは、スピンドルとテーブルの動きを制御します。プログラムされたコマンドに従って、各軸に沿ったスムーズで正確な動作を保証します。
CNC コントローラー – 機械の「頭脳」と呼ばれることが多いコントローラーは、G コード命令を解釈し、スピンドル、軸、ツールチェンジャーのすべての動きを調整します。
クーラントとチップリムーバルシステム – クーラントは切削領域の温度を安定させ、工具の摩耗を防ぎます。同時に、チップリムーバルシステムは切削屑を除去し、クリーンで効率的な作業環境を実現します。
これらのコンポーネントを組み合わせることで、CNC ミルは幅広い産業用途で高速かつ高精度の加工を実現できます。
CNCフライス盤にはいくつかの種類があり、それぞれ特定の用途と精度レベルに合わせて設計されています。これらの種類を理解することで、メーカーは生産ニーズに最適な機械を選択することができます。
スピンドルは垂直に配置され、ワークピースを下向きに切断します。
汎用加工、小型・中型部品の加工に最適です。
自動車、電子機器、プロトタイピングなどの業界でよく使用されます。

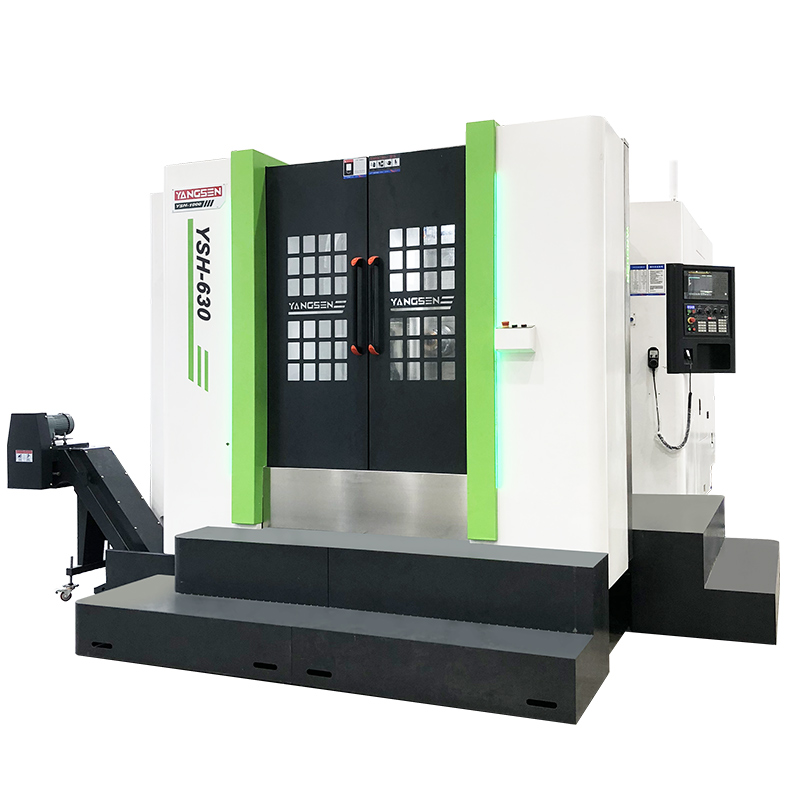

スピンドルは水平なので、ワークピースの複数の側面を切断できます。
重切削加工や大量生産に適しています。
大型ワークピースのチップ除去と安定性が向上します。
スピンドルとテーブルを 5 つの異なる軸に沿って同時に動かすことができます。
複雑な形状、航空宇宙部品、金型製造に最適です。
セットアップ時間を短縮し、複雑な部品の加工精度を向上させます。

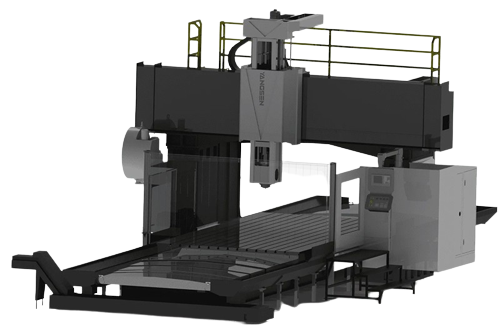

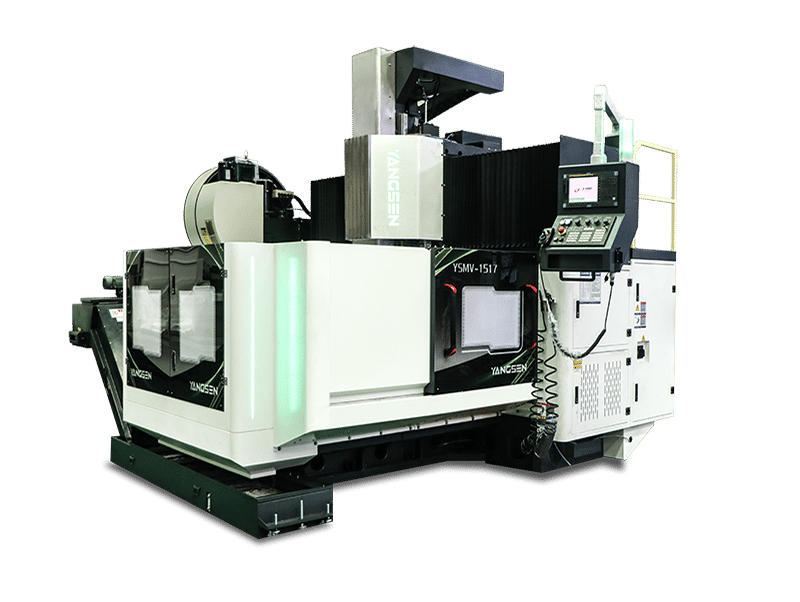

非常に大きなワークピースに適した、橋のような構造を持つ大型機械。
造船、航空宇宙、重機などの業界で使用されます。
軽作業および精密作業に適した設置面積の小さいマシン。
教育現場、小規模なワークショップ、プロトタイピング ラボでよく使用されます。
CNCフライス盤は、その精度、効率性、柔軟性の高さから、様々な業界で広く使用されています。主な用途は以下の通りです。
タービンブレード、エンジンハウジング、構造部品の製造。
安全性とパフォーマンスを確保するには、高精度と厳しい許容誤差が重要です。
金型、ギアボックス、エンジン部品、カスタムコンポーネントの製造。
CNC ミルは効率を向上させ、大量生産でも一貫した品質を保証します。
インプラント、手術器具、補綴物の製造。
患者の安全に不可欠な複雑な形状と正確な寸法を可能にします。
エンクロージャ、ヒートシンク、コネクタ、回路基板の製造。
小さくて細かい部品には、CNC フライス加工で得られる精度が求められます。
製造用の精密な金型、ダイ、治具を作成します。
CNC ミリングにより、最小限の手動調整で生産サイクルを高速化できます。
テストと設計検証のためのプロトタイプを迅速に作成します。
大量生産前に迅速な反復と修正が可能になります。
CNC フライス加工を活用することで、これらの業界の企業は精度の向上、エラーの削減、生産性の向上を実現しており、現代の製造業において欠かせない技術となっています。
CNCフライス盤は高い精度と再現性を備えており、メーカーは安定した品質の部品を生産できます。このレベルの精度は、航空宇宙、自動車、医療機器などの業界では不可欠であり、わずかな偏差でも大きな問題を引き起こす可能性があります。
CNCフライス加工の自動化は、効率を大幅に向上させ、人的ミスを削減します。多軸フライス加工により、複雑な形状をより少ないセットアップで作成できるため、時間と人件費を節約しながら、生産工程全体で一貫した結果を維持できます。
さらに、CNCフライス盤は非常に汎用性が高く、金属、プラスチック、複合材料など、幅広い材料に対応できます。試作から大規模製造まで、スピード、柔軟性、信頼性を兼ね備え、全体的な生産性を向上させます。
特徴 | CNCフライス加工 | CNC旋削 |
モーション | 工具が回転し、ワークピースが移動する | ワークピースは回転し、ツールは固定されている |
代表的な部品 | 複雑な形状、平らな表面 | 円筒形または対称形の部品 |
斧 | 通常3～5軸 | 通常2～3軸 |
セットアップの複雑さ | 中〜高 | 中くらい |
最適なユースケース | 多面的で詳細なパーツ | 丸型部品、大量生産 |
適切なCNCフライス盤の選択は、生産ニーズ、予算、使用する材料など、いくつかの重要な要素によって異なります。まず、部品の複雑さと必要な精度に基づいて、フライス盤の種類（垂直フライス盤、水平フライス盤、または5軸フライス盤）を検討します。垂直フライス盤は汎用性が高く、一般的な加工に適していますが、水平フライス盤と5軸フライス盤は、より大型または複雑な部品の加工に適しています。
次に、主軸速度、軸移動量、テーブルサイズ、耐荷重などの機械の仕様を評価します。これらの要素は、処理可能なワークピースのサイズ、加工可能な材料、そして全体的な生産効率を決定します。大量生産や精度が重要な部品の場合は、多軸で剛性の高い機械に投資することで、より高い性能と再現性を確保できます。
最後に、ソフトウェアの互換性、サポート、メンテナンスについて検討してください。CNCコントローラーがCAD/CAMソフトウェアと互換性があること、そしてメーカーが信頼できる技術サポートとスペアパーツを提供していることを確認してください。サポートが充実した機械は、ダウンタイムと長期的なコストを削減します。これらの要素を慎重に評価することで、生産性、品質、そして投資収益率を最大化するCNCフライス盤を選定できます。
CNCフライス盤の寿命と性能を確保するには、適切なメンテナンスと安全な操作が不可欠です。可動部品の定期的な清掃と潤滑は摩耗を防ぎ、精度を維持します。また、ツールホルダー、スピンドル、ワークテーブルを点検することで、安定した高精度な加工が可能になります。
オペレーターは、欠陥を回避し、一貫した品質を維持するために、工具の摩耗と機械のキャリブレーションを監視する必要があります。適切な切削工具を使用し、摩耗した部品を適時に交換することで、機械とワークピースの両方の損傷を防ぐことができます。
安全も同様に重要です。常に標準操作手順に従い、適切な個人用保護具を着用し、機械の緊急停止装置とガードが機能していることを確認してください。メンテナンススケジュールと安全ガイドラインを遵守することは、機械の寿命を延ばすだけでなく、効率的で信頼性が高く安全な生産を確保します。
CNCフライス盤の定義と動作原理を理解することは、現代の製造業に携わるすべての人にとって不可欠です。CNCフライス盤は、精度、自動化、そして汎用性を兼ね備え、高品質な部品を効率的に製造できるため、航空宇宙、自動車、医療、電子機器などの業界に欠かせない存在となっています。
適切な機械を選択し、適切にメンテナンスを行い、安全な操作手順に従うことで、安定した性能と長期的な信頼性を確保できます。生産性の向上と製造エラーの削減を目指す企業にとって、高品質のCNCフライス加工ソリューションへの投資は戦略的な決断です。
