自動車業界において、精度、効率、そして革新性は、ヘンリー・フォードが導入した有名な組立ラインから、今日の高度に自動化された先進的なスマートファクトリーに至るまで、常に黄金律でした。生産技術のあらゆる進歩は、より優れた、より安全で、より信頼性の高い自動車の製造を可能にしてきました。CNC（コンピュータ数値制御）加工は、次のような高度なソリューションを活用し、現代の自動車部品製造における主要なプロセスとなっています。 CNC垂直加工.
CNC工作機械は自動車部品の製造方法を根本から変革しました。卓越した精度、多様な材料の使用、大量生産のスケーラビリティ、そして再現性を備え、あらゆる部品が厳格な基準を満たして製造されます。エンジンブロック、トランスミッションハウジング、ブレーキシステム部品、さらにはヴィンテージカーのカスタム交換部品まで、すべてがCNC加工によって製造されており、自動車産業のハイスピードかつクリーンな生産を支える基盤となっています。
このブログは、自動車部品製造におけるCNCの応用について、一般の方々に知っていただくことを目的としています。様々なプロセス、利点、材料、そして実際の応用例を、3DプリントなどのCNC代替技術と比較検討します。また、自動車分野におけるCNCの課題、業界標準、そして将来のトレンドについても解説します。
現代のビジネス環境では、CNC加工なしでは試作はほとんど不可能です。特に、 ガントリー加工センターデザイナーやエンジニアは、大量生産の責任を負うことなく、デザインのアイデアを開発し、完成させる機会を得ます。
機能プロトタイプは、視覚的なプロトタイプとは異なり、CNCで製造され、最終使用部品と同様の材料を使用して作られています。 横型マシニングセンターしたがって、エンジニアは強度、耐久性、耐熱性など、現実に近い条件下で部品をテストできます。
たとえば、アルミニウム製の試作ピストンは、エンジン内に配置して性能を評価する際に、ストレステストに合格することができます。
インテリアデザインは顧客体験の鍵であり、CNC加工による CNC垂直マシニングセンター 自動車メーカーは開発初期段階でこれらの仕様を改良することができます。ダッシュボード、ノブ、ボタン、センターコンソールなどのプロトタイプは、快適性、デザイン性、使いやすさ、そしてデザインの美しさを考慮し、プラスチックや複合材を用いて製作されます。そして、そのフィードバックに基づき、デザイナーは最終生産前に寸法や形状を調整することができます。
現代の自動車は複雑な照明システムを備えており、LEDヘッドライト、フォグランプ、さらにはバックライトまで搭載されている場合もあります。CNC加工により、メーカーは水平ボーリングマシンを用いて透明アクリル製のヘッドライトカバーを試作し、照明パターン、グレアコントロール、そして全体的な外観を検証することが可能になります。
CNC加工は、シリンダーブロック、その通気孔、さらにはピストンといったエンジン部品の試作に用いられます。これらのエンジン試作機は、熱性能試験、燃費測定、構造健全性評価の対象となる場合があります。
このプロセスにより、設計ミスによるコストの無駄をほとんど生じさせることなく、性能基準を満たす生産部品が保証されます。
CNC加工は、サスペンションブラケットやステアリングコンポーネントなどの構造部品の試作にも使用されます。試作に加えて、実量産サンプルを作製する前に、強度、耐疲労性、適合性を確認するための試験を実施することも可能です。
CNC 加工にはさまざまな利点があり、自動車業界にとって理想的なプロセスとなります。
CNC工作機械は±0.01mmの精度で加工できるよう設計されており、特に5軸マシニングセンターにおいては、シリンダーヘッドやギア部品などの部品にとって極めて重要な精度となります。シリンダーヘッド、ギア、エンジンバルブといった部品では、小さな欠陥によって性能が低下したり、機械的な故障が発生したりする可能性があります。CNC加工は、微細なレベルでも均一性を保つことで、こうした原因を未然に防ぎます。
自動車部品製造における最大の課題の一つは、時には数千、数百万個もの同じ部品を生産することです。CNC加工は信頼性を高め、機械用に一度設計されたプログラムで、生産工程全体を通して同じ設計を再現することができます。
この品質は、ギア、ピストン、ブレーキ部品の大量生産において重要であり、すべての製品が適切であり、長期間にわたって故障しないことを保証します。
自動車メーカーは熾烈な競争を繰り広げており、市場投入までの時間には細心の注意を払っています。CNC加工は、手作業の工程とセットアップ時間を削減し、サイクルタイムを短縮するための重要な選択肢となっています。
複数の工具や手作業による調整を必要とする従来の工程とは異なり、CNCは、わずかな手作業さえも必要とせずに、ある工程から別の工程へと切り替えることができます。例えば、1台のCNCフライス盤で、人が工程間を移動することなく、穴あけ、ボーリング、切削などの加工を行うことができます。
自動化は通常、CNC工作機械と連携して行われ、ロボットアームや自動材料搬送システムと連携することで、完全に自動化された生産設備が実現します。これにより、人間の監視なしに24時間体制の多シフト操業が可能になります。
大量生産が盛んな自動車業界では、納期を一貫して守るために自動化が不可欠です。例えば、自動化ロボットシステムは、原材料をCNC工作機械に投入し、完成部品を排出することで、ダウンタイムを大幅に削減します。
CNCは特定の材料だけを加工するものではありません。自動車部品は、その機能に応じて様々な材料が使用され、CNC工作機械はこれらすべての材料を加工することができます。
• たとえば、アルミニウムは軽量で酸化に強いため、エンジン ブロックやシリンダー ヘッドによく使用されます。
• ギア、シャフト、その他の荷重支持部品に最も適した素材は鋼であり、その性質上、強度と耐久性に優れています。
• チタンは、その優れた強度対重量比から、高性能車やレーシングカーに使用されています。バルブやコネクティングロッドなどは、チタン製の部品の例です。
• ダッシュボード、トリム、照明部品にはプラスチックや複合材料が使用されています。
CNC加工も大規模生産に用いられます。また、カスタムメイドや少量生産のオンデマンド生産にも対応可能です。少量生産では、クラシックカーの交換部品やコンセプトカーのプロトタイプ、モータースポーツ用部品など、興味深い製品が生み出されます。
一例としては、古いクラシックカーを修復する自動車愛好家が、オリジナルの仕様に一致するカスタム機械加工されたギアを 1 つだけ必要とする場合があります。
自動車部品の表面仕上げは、見た目の美しさだけでなく、危険性、性能、そして耐久性にも影響を及ぼします。例えば、この表面仕上げは、可動部品の摩擦を極めて少なくすることで実現できます。動作中の適切なシール性、そしてCNC加工による高い耐腐食性も重要です。以下に例を挙げます。
• たとえば、シリンダーボアのスムーズな発達により、ピストンの動きが改善され、燃料消費量も向上します。
• ブレーキディスクの定期的な仕上げにより、パッドとの均一な接触が保証され、ブレーキの安全性が向上します。
• ハンドルやトリムの一部の内部部品にも、快適さと美しさを高める磨き仕上げが施されています。
• シリンダー ヘッド: アルミニウム ブロックから成形され、CNC 垂直加工センターにより正確なハウジングの形状と冷却チャネルが確認されます。

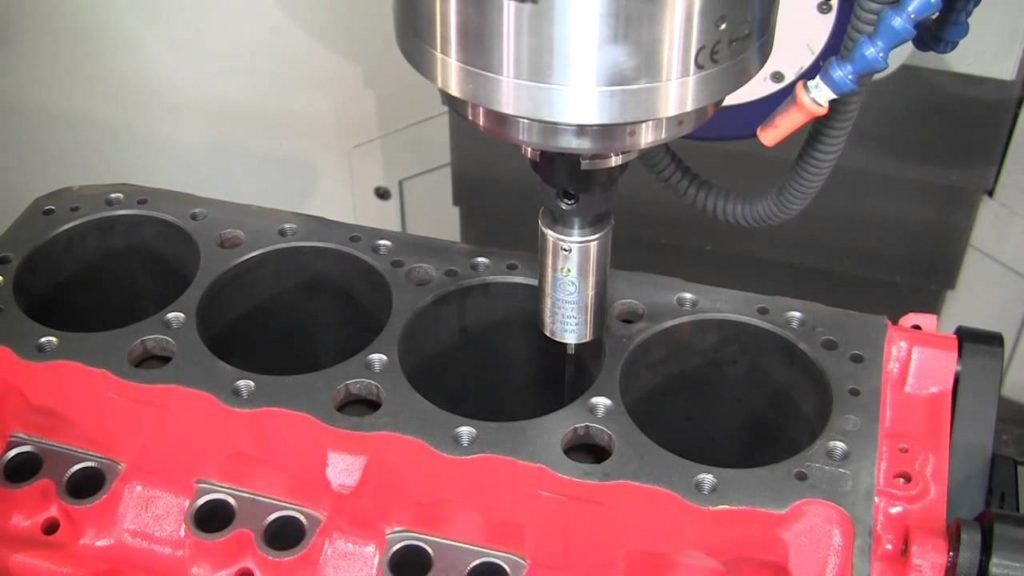

• エンジン ブロック: 多軸 CNC 加工により、正確なボア、ねじ、オイル 通路が生成されます。
• ピストンとコネクティングロッド: 極端な負荷下でも完璧なバランスと性能を発揮するように機械加工されています。
• ドライブ アクスル: アクスル用のハイポイド ギアとベベル ギアは CNC で切削され、高いトルク伝達を実現します。
• ギアシャフト：水平ボーリングマシンを使用して、スムーズな伝達機能を実現する厳しい仕様で製造されます。
• クラッチ部品: 機械加工された鋼板とハウジングが耐久性を保証します。
• ギアハウジング: CNC ミリングによりベアリングとシールの正確な配置が保証されます。
• ブレーキキャリパー：水平マシニングセンターを使用して、軽量で強度のあるアルミニウムから機械加工されています。
• ブレーキ ディスク: 垂直旋盤機は、均一な厚さのディスクを切断し、信頼性の高いブレーキを実現します。
• バルブ ボディ: CNC ドリル マシンを使用して、油圧の流れを制御するための精密なドリル加工で作成されます。
• コントロール アーム: 5 軸加工センターで寸法安定性と耐摩耗性を考慮して機械加工されています。
• ステアリングナックル：ガントリー加工センターによる多軸 CNC 加工により、高度な形状と取り付けポイントが確認されます。
• ショックアブソーバーハウジング: 垂直旋盤による精密旋削により、完璧なシール面が保証されます。
• ダッシュボード パネル: 彫刻機およびフライス盤を使用して、ゲージや電子モジュールに合わせてプラスチックから機械加工します。
• ドアハンドル: CNC 加工により、美しい仕上げと快適なデザインが実現します。
• カスタム トリム: 高級車や高性能車向けの精密カッティング。
特徴 | CNC加工 | 3Dプリント |
プロセス | 減算（材料を除去する） | 付加的（層ごとに材料を構築） |
材料 | 金属、プラスチック、複合材料 | ほとんどがプラスチック、一部金属 |
許容範囲 | ±0.01 mm、非常に高い精度 | ±0.1 mm、精度が低い |
生産規模 | 中～高ボリューム | 少量生産、試作 |
強さ | ソリッドブロック加工によるより強固な部品 | 機械的強度が低い |
料金 | 初期設定が高く、大量生産に経済的 | セットアップは少なく、ユニットあたりのコストは高い |
最適な用途 | エンジン部品、ギアボックス、安全上重要な部品 | 試作品、軽量部品、設計テスト |
CNC加工では精度と寸法安定性が維持されるため、最終用途の自動車部品の製造に適しています。そのため、3DプリントはCNC加工と並んで、迅速な試作手段として発展してきました。
自動車部品の種類によって必要な材料は異なります。CNC加工は幅広い材料を接合できます。
アルミニウム合金（6061、7075）
軽量で耐腐食性があり、エンジン ブロック、シリンダー ヘッド、ハウジングに使用できます。
ステンレス鋼（304、316、17-4PH）
強度、耐熱性に優れ、シャフト、ブレーキフィッティング、ファスナーなどにおすすめです。
チタン合金
これらの合金は、高い強度対重量比を備えているため、特にパフォーマンスおよびモータースポーツの用途に使用されます。
マグネシウム合金
アルミニウムよりも軽いマグネシウム合金は、非構造部品に使用されます。
プラスチック（ABS、ナイロン、PEEK、アクリル）
ダッシュボード、ノブ、照明カバー、コンポーネントの保護に。
複合材料（CFRP、GFRP）
高性能で、強度を損なうことなく軽量化を実現。
自動車業界では品質仕様に関して厳格な管理が行われています。これらの基準には、以下のようなものがあります。
• ISO/TS 16949:自動車部門専用の品質管理システム。
• ISO 9001: 業界全体にわたって安定した品質を確認します。
• GD&T (幾何寸法公差): 部品の形状を記述し、交換可能性を考慮します。
• CMM（座標測定機）検査：部品の精度をミクロン単位でチェックします。
• 初回製品検査 (FAI): 生産開始前にサンプルを承認します。
CNC 加工には利点があるにもかかわらず、次のような課題も発生します。
• 設備コストが高い: 多軸の CNC マシンはコストが高くなります。
• 熟練労働力の要件: トラック運転手と CNC プログラマーにはスキルが必要です。
• 材料の無駄: 減算的な性質により、余分な材料が伴います。
• エネルギー消費: CNC マシン自体は大量のエネルギーを消費します。
• 工具の摩耗: 工具のメンテナンスと交換が必要です。
CNC加工の未来は、新たな技術と需要の高まりとともに常に進化しています。その一部をご紹介します。
• 電気自動車 (EV): CNC 加工は、バッテリー ハウジング、モーター、軽量部品の製造向けに改良されています。
• AI と機械学習: 予測保守と適応型プログラミングにより生産が最適化されます。
• インダストリー 4.0 の統合: スマート ファクトリーでは、合理化されたワークフローで IoT に接続された CNC マシンを活用できるようになります。
• ハイブリッド製造: CNC 加工と積層造形を統合することで機会が生まれます。
• 持続可能性: リサイクル可能な材料がより多く使用されるようになり、廃棄物を削減する技術が求められます。
今日、CNC加工は自動車部品製造の基盤として機能しています。精度、拡張性、そして革新性といった要素を兼ね備えています。機能試作機や、ブレーキシステムからギアボックスに至るまで、安全性が極めて重要な部品はすべて、車両の性能と安全基準を満たす基準に従って加工されます。
従来型自動車から電気自動車へ、軽量化からスマートファクトリーへと、自動車業界が変革を続ける中、CNC加工は、多様性とユーザーの嗜好を反映した未来に向けて、高品質な自動車部品を提供するための柱として、今後も中心的な役割を担っていくでしょう。比類のない精度、再現性、そして柔軟性を備えたCNC加工は、今日のツールであるだけでなく、自動車製造の未来をも担うツールです。
