CNC加工で完璧に見えた部品を納品したのに、顧客による検査でわずかな誤差が見つかった経験はありませんか？ 非常にイライラさせられますよね？精密製造業では、精度が評価を左右します。0.01mmという微細な誤差でさえ、不良品の発生、材料の無駄、そして高額な手直しにつながる可能性があります。ハイエンドのCNC加工機に投資したのであれば、その性能が価格に見合ったものであることを確認するのは当然のことです。
そこでCNC工作機械の精度テストが役立ちます。適切なテストを実施することで、位置決め誤差、スピンドルの振れ、熱ドリフトなどを、高額な費用がかかる問題に発展する前に発見できます。小規模な試作工場でも、本格的な生産施設でも、精度テストは収益を守り、顧客のリピート率を維持するための最速の方法です。
この2025年版ガイドでは、トップメーカーがミクロンレベルの精度を維持するために使用しているのと同じ試験基準、ツール、そしてステップバイステップの手順をご紹介します。また、本当に重要な点に関する内部情報も掲載しているので、不要なチェックや高額な機器に時間を無駄にすることなく、安心してお使いいただけます。CNCマシンを最高のパフォーマンスで使い続ける準備はできていますか？プロジェクトごとに完璧な精度を実現するための方法について詳しく見ていきましょう。
操作する場合 CNCマシン1ミリのわずかな差も重要です。機械が仕様から少しでも外れれば、その結果を負うのはあなたです。部品の廃棄、納期の遅延、そして顧客の不満などです。航空宇宙部品の製造に何時間も費やしたのに、たった1つの軸のずれでロット全体が台無しになってしまうことを想像してみてください。だからこそ、精度はオプションではなく、安全網なのです。
現代のCNC工作機械は「十分に正確」だと思うかもしれませんが、私は小さな誤差が時間の経過とともに蓄積されていくのを目の当たりにしてきました。特に環境要因や部品の摩耗が影響すると、こうした問題を無視することはできません。わずかなずれでも、部品のフィット感、表面仕上げ、あるいは機能性を損なう可能性があるからです。
さらに、メーカーとしての評判もそれにかかっています。自動車、医療、金型製造など、あらゆる用途において、顧客は仕様に正確に準拠した部品を納品してくれると信頼しています。精度にばらつきがあれば、その信頼を失い、場合によっては大型契約を失うリスクがあります。
CNC工作機械の精度試験を優先することで、単に数値をチェックするだけでなく、事業を守り、品質を維持し、工場から出荷されるすべての部品が約束した基準を満たしているという自信を得ることができます。つまり、精度は収益、信頼性、そして事業成長に直接影響を与えるため、非常に重要です。
CNC工作機械で常に高精度な部品を生産するには、機械自体に頼るだけでは不十分です。精度に影響を与える要因を理解する必要があります。これらの要因を一つでも見落とすと、エラーが発生し、手戻りが発生します。
CNC工作機械はどれも同じように作られているわけではないことに、おそらくお気づきでしょう。ボールねじ、リニアガイド、スピンドル設計、フレームの剛性といった品質は、機械の動作精度に直接影響します。繰り返し精度の基盤となるのは、厳しい公差と実績のある部品を備えた工作機械です。ここで手抜きをすると初期費用は節約できるかもしれませんが、後々スクラップやダウンタイムでコストがかさみます。
温度変化、湿度、さらには近くの機器からの振動によって、機械の性能が微妙に変化する可能性があることをご存知ですか？作業場の環境を適切に管理しなければ、精度は偶然に左右されてしまいます。温度管理、防振パッド、機械の適切な配置といったシンプルな対策で、大きな違いを生み出すことができます。
摩耗した工具やスピンドルが加工結果にどれほど影響を与えるか、驚くかもしれません。たとえ最新鋭の機械であっても、定期的なメンテナンスを怠ったり、切れ味の鈍いカッターを使用したりすると、精度が低下します。工具の点検、スピンドルの振れチェック、可動部の潤滑を定期的に行う習慣をつけましょう。
あなたもその一部です。最高のCNC工作機械であっても、正しいパラメータを設定し、ワークピースを適切にゼロ調整し、オフセットを正確に処理するには、熟練したオペレーターが必要です。ソフトウェアの設定やキャリブレーションの手順に注意を払わなければ、最初の切削が行われる前にエラーが発生してしまいます。
これらの要因を理解し、積極的な対策を講じることで、CNC マシンのパフォーマンスに実際に影響を与える変数を制御し、製造するすべての部品が精度基準を満たすことを保証できます。
CNC工作機械で正確な仕様を満たす部品を生産したいなら、精度テストを省略することはできません。長年の経験から、適切な方法に従うことでエラーを防ぐだけでなく、工場から出荷されるすべての部品が信頼できるという自信を得られることを学びました。以下に、重点を置くべき点を挙げます。
世の中には様々な規格があり、圧倒されるかもしれませんが、ISO 230とVDI/DGQは、機械の精度と再現性に関する明確なベンチマークを提供しています。これらの規格に従うことで、国際的に認められた方法に基づいた試験を実施でき、機械間で比較可能な信頼性の高い結果が得られます。
ミクロンレベルの精度を求めるなら、レーザー干渉計が最適です。直線位置の誤差を測定し、微妙な軸ずれも明らかにすることができます。この方法を導入した工場では、不良品が劇的に減少した例を数多く見てきました。特に航空宇宙産業や高精度金型製造に携わる場合は、この方法が非常に重要です。

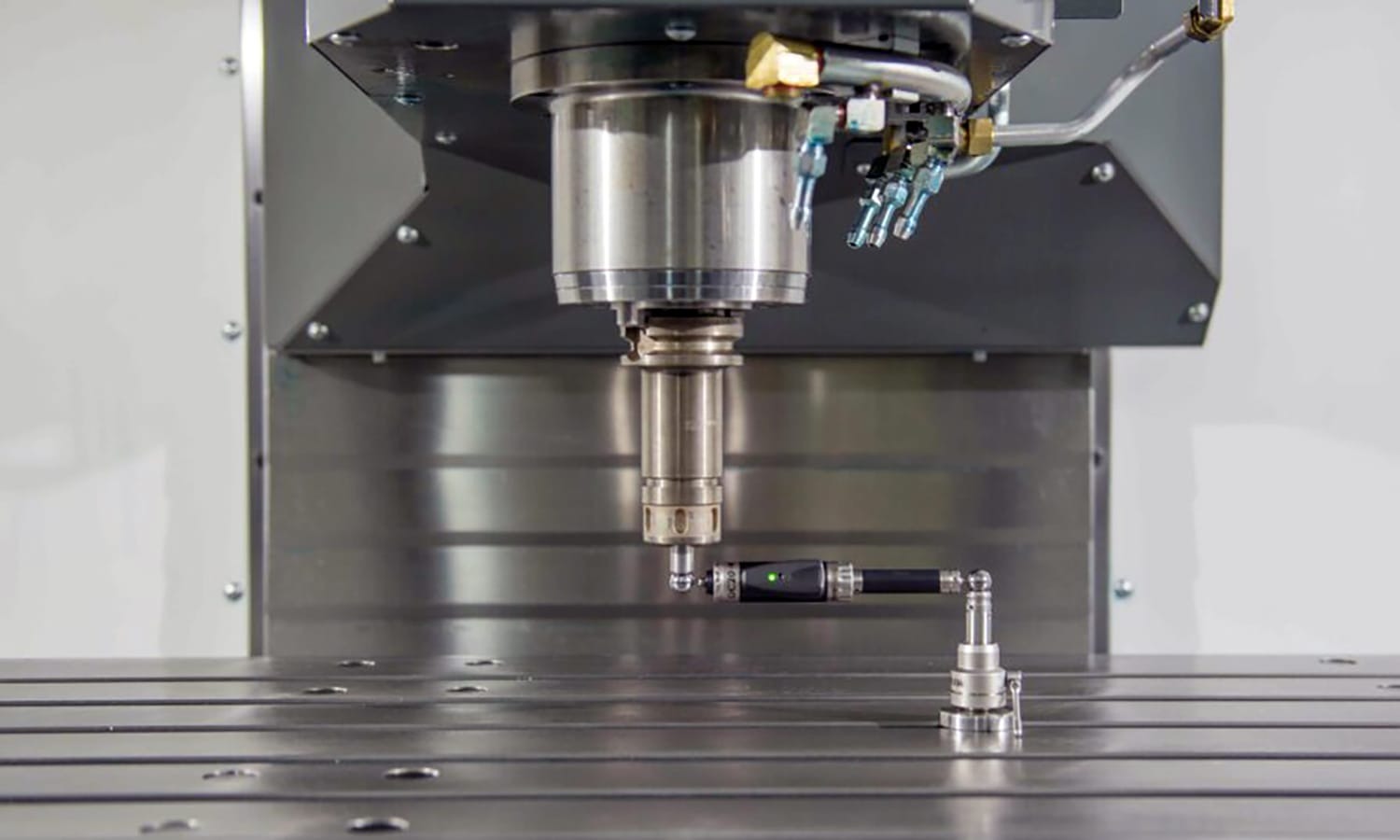

ボールバーテストは、迅速で効果的、そして非常に有益な情報が得られるため、私が最も気に入っている定期点検です。この方法では円弧補間精度を評価します。円弧補間精度は、機械が円弧を描いてどの程度正確に動くかを示します。円弧補間精度を無視すると、誤差の原因となることがよくあります。バックラッシュやサーボゲインの問題などの問題がすぐに見つかります。
部品のセットアップと機械のアライメントを迅速に検証したい場合、タッチプローブは非常に重要です。ワークのゼロ点調整、工具オフセット、そして再現性を、不良品を出さずにテストできます。私の経験では、プローブを他の方法と組み合わせることで、機械の精度を最も包括的に把握できます。
わずかなバックラッシュでも精密部品を損傷する可能性があります。機械が常に同じ位置に到達することを確認するために、各軸で再現性テストを実施する必要があります。私の工房では、これを毎週のルーチンに組み込んでいます。ドリフトを早期に発見することで、後々大きな問題が発生するのを防ぐことができます。
これらの標準的な方法を用いることで、機械の点検だけでなく、生産品質を積極的に守ることができます。これらの手順を省略しても問題ないように思えるかもしれませんが、重要なバッチが検査に不合格になった場合、後悔することになるでしょう。
CNCマシンの高い精度を維持するには、体系的なテスト手順が必要です。多くの精密工場が実践しているステップバイステップのアプローチをご紹介します。
テスト前の準備
機械を徹底的に清掃し、切りくず、ほこり、冷却剤の残留物を取り除いてください。
熱膨張を安定させるには、機械を少なくとも 30 ～ 60 分間暖めます。
作業場の環境が管理されていることを確認します。温度、湿度、振動をチェックします。
軸アライメントと直角度テスト
テスト バーまたは花崗岩の定規を使用して、すべての線形軸 (X、Y、Z) が適切に位置合わせされていることを確認します。
軸間の直角度をチェックして、多軸操作に影響を与える可能性のあるずれを検出します。
スピンドル振れ測定

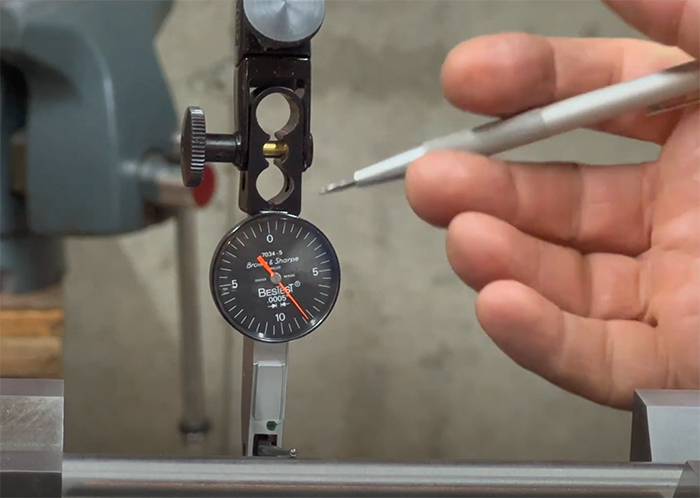

ダイヤル インジケータまたはレーザー スピンドル テスターを使用して、スピンドルの同心度とラジアル振れを測定します。
将来の参照とメンテナンス計画のために、測定値を文書化します。
直線位置決めと再現性テスト
各軸に沿って位置決めテストを実行し、コマンドされた位置と実際の位置を記録します。
再現性テストを実行して、同一のコマンドでマシンが常に同じ場所に戻ることを確認します。
円弧補間（ボールバー）テスト
ボールバー システムを使用して円弧補間の精度をチェックし、バックラッシュまたはサーボ ゲインの問題を検出します。
テスト グラフを分析して、部品の形状に影響を与える可能性のある偏差を特定します。
データの記録と分析
すべての測定データを標準化された形式で収集します。
結果を ISO 230 または VDI/DGQ 標準と比較して、マシンが必要な許容範囲を満たしているかどうかを判断します。
許容差調整と校正
エラーが検出された場合は、マシンのパラメータを調整するか、キャリブレーション手順を実行します。
テストを再実行して、修正によって精度が回復したことを確認します。
これらの手順を一貫して実行することで、CNC工作機械が想定される許容範囲内で部品を製造し、スクラップを最小限に抑え、長期にわたって信頼性の高いパフォーマンスを維持できるようになります。定期的なテストは、小さな問題がコストのかかる問題に発展する前に特定するのにも役立ちます。

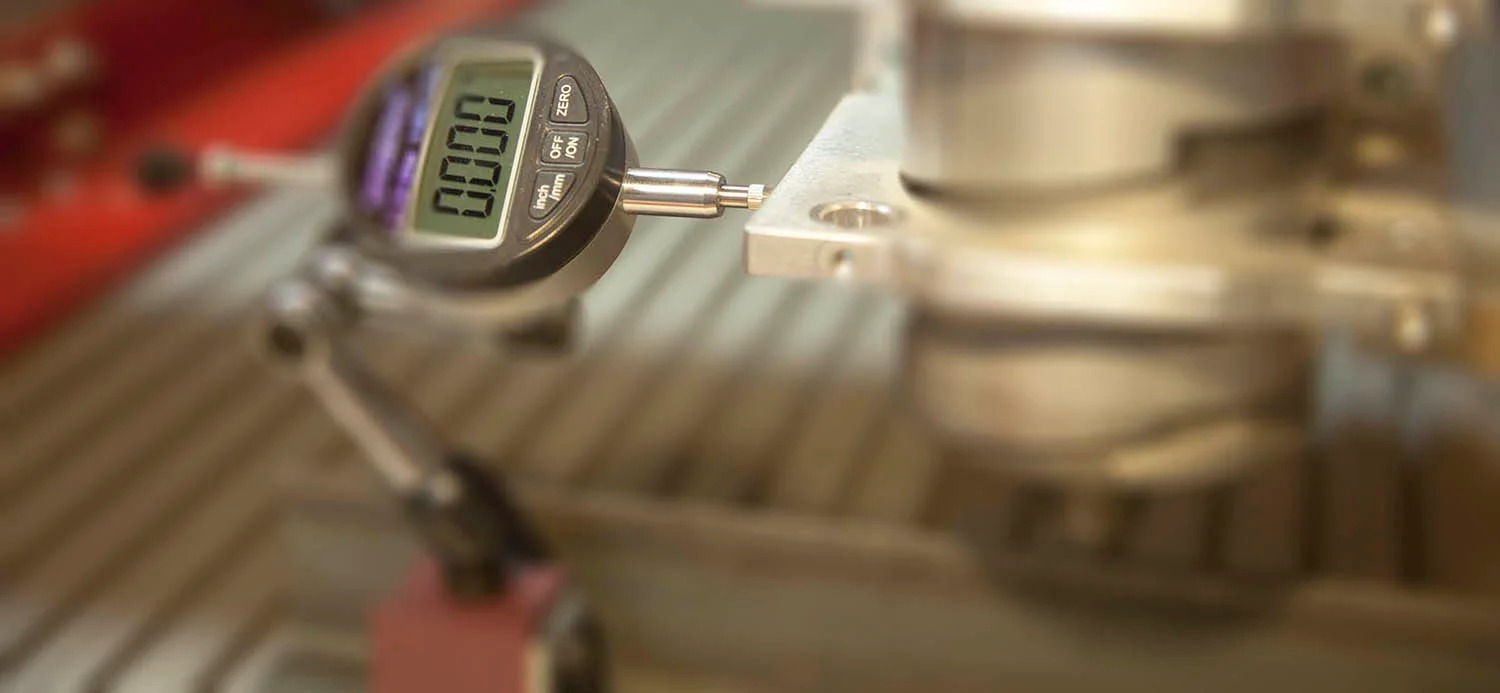

CNCマシンの精度テストを効果的に実施するには、適切なツールが必要です。レーザー干渉計は、ミクロンレベルの精度で直線位置決め誤差を測定するために不可欠です。一方、ボールバーテスターは、バックラッシュやサーボゲインの問題といった問題を迅速に発見します。ダイヤルインジケータとマイクロメータは、スピンドルの振れや直線運動のチェックに便利で、テストバーや定規は、軸のアライメントと直角度の検証に役立ちます。タッチプローブなどのプローブシステムを使用すれば、不良品を出さずに部品のセットアップや工具のオフセットを確認できます。最後に、キャリブレーションソフトウェアとデータロガーは、測定値の記録と分析を容易にし、マシンが長期にわたって安定したパフォーマンスを維持できるようにします。これらのツールを適切に組み合わせることで、精度テストの信頼性と実用性を確保できます。
慎重なセットアップと定期的なテストを行っても、CNCマシンは時間の経過とともに精度の問題が発生する可能性があります。軸のバックラッシュ、スピンドルのずれ、ボールネジの摩耗などは、精度に影響を与える最も一般的な問題です。また、機械が完全に安定していない場合は、熱膨張によって部品がずれることもあります。これらの問題を解決するには、機械のパラメータを調整し、摩耗した部品を交換し、必要に応じて再キャリブレーションを行うことが重要です。定期的な給油、清掃、環境条件の監視といった簡単な予防策を講じることで、これらの問題の多くを生産に影響が出る前に最小限に抑えることができます。これらの問題に迅速かつ体系的に対処することで、機械が必要な許容範囲内で部品を生産し続けることが可能になります。
CNCマシンの精度を維持するには、継続的な予防保守が必要です。定期的な清掃、適切な潤滑、そして摩耗した部品の適時交換は、軸とスピンドルの信頼性の高い動作を維持するために不可欠です。温度、湿度、振動などの環境要因を監視することで、徐々に生じる偏差を防ぐことができます。定期的なキャリブレーションとアライメントチェックをスケジュールすることで、小さな誤差が蓄積して高額な問題につながるのを防ぐことができます。定期的な保守計画に従うことで、機械の精度を維持し、寿命を延ばし、予期せぬダウンタイムを削減し、生産品質を常に高い水準に保つことができます。
今日のCNC工作機械の精度向上には、実績のある手法と最新技術への理解の両方が不可欠です。まずは基本的な事項に重点を置くべきです。機械の定期的なキャリブレーション、適切な潤滑の維持、そして工具の摩耗の綿密な監視です。ボールねじやスピンドル部品のわずかな偏差でも精度に大きな影響を与える可能性があるため、積極的に対処することが重要です。作業場の環境管理も同様に重要です。温度変動、湿度、振動は機械の性能を微妙に変化させる可能性があるため、空調設備、制振パッド、そして適切な機械の配置を検討してください。
2025年には、従来の方法に加え、精度を向上させる新たな機会が生まれます。多くのメーカーがAIを活用した監視システムを導入し、パフォーマンスをリアルタイムで追跡し、生産に影響を与える前に潜在的な逸脱を予測しています。IoT対応センサーは、スピンドルの挙動、軸の動き、熱膨張に関する継続的なフィードバックを提供し、迅速な調整を可能にします。高精度リニアスケールやエンコーダなどのコンポーネントをアップグレードすることで、誤差をさらに低減できます。最後に、オペレーターのトレーニングに投資することで、チームは測定データを解釈し、精度の問題に効果的に対処する方法を習得できます。これらの基本的な手法と最新技術を組み合わせることで、ミクロンレベルの精度を維持し、すべての部品が品質基準を満たすことを保証できます。
CNC工作機械の精度は、高品質な製造の基盤です。精度に影響を与える要因を理解し、適切な試験方法とツールを使用し、一貫した予防保守を実施することで、機械が信頼性と再現性の高い結果を確実に提供できるようになります。2025年には、AIモニタリング、IoTセンサー、高精度部品などの最新技術を活用することで、精度をさらに向上させ、不良品を削減し、効率性を向上させることができます。
エラーが大きなコストにつながるまで待つのではなく、定期的な精度テストを実施し、機械を積極的に監視し、最新の技術動向を常に把握しましょう。そうすることで、生産品質を保護できるだけでなく、信頼できるメーカーとしての評判を高めることができます。今すぐCNC機械の精度を最優先に考え、最高のパフォーマンスで操業を続けましょう。
