CNCマシンの機械部品

機械工場に入ると、まず最初に気がつくのは、 CNCマシン 作業中。これらの機械は、手作業では不可能なレベルの精度で、鉄、アルミニウム、プラスチックを切断します。

多くの人は、すべての魔法はソフトウェアで起こると考えています。真実は？ 強固で信頼性の高い機械部品がなければ、世界で最も優れたプログラムでさえ、1つもカットできません。

CNC工作機械の機械部品は、あらゆる切削を支え、動かし、駆動することで、工作機械の稼働を支えています。負荷を受け止め、スムーズな動きを確保し、すべての部品を完璧な位置合わせに保ちます。

現場で働いた経験のある人なら誰でも、スピンドルのわずかなぐらつきやネジの緩みが、仕事全体を台無しにし、長い一日の努力を無駄にしてしまうことを知っているでしょう。だからこそ、機械工やエンジニアはよく「コードよりも部品を信頼しろ」と言います。

このブログでは、CNCマシンの機械的な側面を詳しく見ていきます。これらの部品がどのようなものか、どのように連携するのか、それらを必要とする産業はどのようなものか、そしてCNCテクノロジーの世界で今後何が起こっていくのかを解説します。

CNC マシンの機械部品とは何ですか?

CNCはComputer Numerical Control（コンピュータ数値制御）の略です。「コンピュータ」という言葉は注目を集めますが、物事を現実のものにするのは機械的な側面です。CNC工作機械に近づくと、実際に手に取って操作できるのがこれらの部品です。

機械のフレームは厚く頑丈です。全ての部品をしっかりと保持し、切断を台無しにする不快な振動を防ぎます。ネジとレールが工具を必要な場所に正確に導き、スピンドルが回転して金属を成形します。そして、冷却システムも忘れてはなりません。特に長時間の過酷な作業中は、過熱を防ぐことができます。

簡単に言えば、コンピューターは命令を出しますが、これらの部品こそが汗水垂らして働き、コードを目の前の材料に実際に切り込みを入れるのです。これらの部品のどれか一つでも欠けたり、おろそかにしたりすると、機械の精度は長く保てなくなります。

CNCマシンのコア機械部品

CNCマシンは用途に応じて構造が若干異なります。木工用の小型ルーターは、航空宇宙用の大型フライス盤とは似ても似つきません。とはいえ、一部の部品は汎用性が高く、それらがなければCNCシステムは動作しません。それらについて説明しましょう。

マシンベッドとフレーム

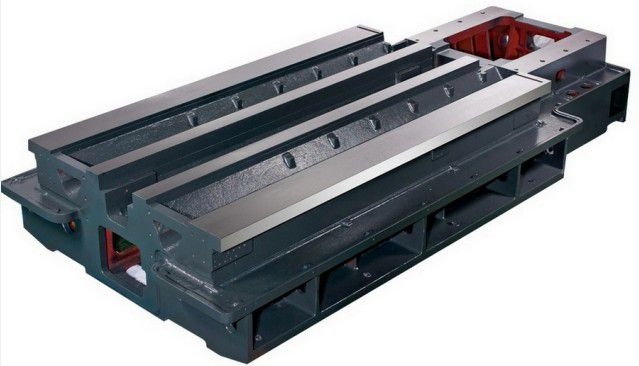

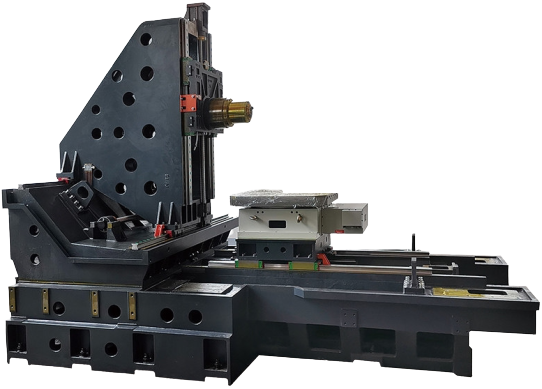

ベッドは CNC マシンの最も重要なコンポーネントの 1 つです。

●目的： ベッドは全体の構成の土台と考えてください。ベッドの目的は、切断時の振動による干渉を防ぐために機械をしっかりと固定することです。

● 材質: 鋳鉄、鋼、その他の複合素材は、激しい動きにも耐えられるほど強度が高く、ベッドの一般的な素材です。硬くて耐久性に優れ、曲げたり動かしたりしても形状を保ちます。

スピンドルアセンブリ

CNCの心臓部とも言えるスピンドル。スピンドルは切削工具を支え、作業内容に応じて様々な速度で回転させます。スピンドルがなければ切削は行われません。

種類：

● ベルト駆動スピンドル： 比較的安価で、メンテナンスも容易です。また、中速アプリケーションに最適です。

● ダイレクトドライブスピンドル： モーターに直接連結されているため、よりスムーズで正確な動作を実現します（超高速または高精度の作業に最適です）。

● ハイエンドスピンドル： 中には、長くて安定した精密なカットを可能にするために、モーターと冷却システムが組み込まれているものもあります。

特徴： 大容量ベアリング、頑丈なハウジング、場合によっては、長期間の使用にわたって熱を伝達するための冷却ジャケット。

なぜ重要なのか: スピンドルが最高のパフォーマンスを発揮していない場合、表面が硬くなり、材料がスクラップになり、工具の摩耗が増えます。

ボールねじとリニアガイドウェイ

これらは、スムーズで正確な機械移動を実現する要素です。

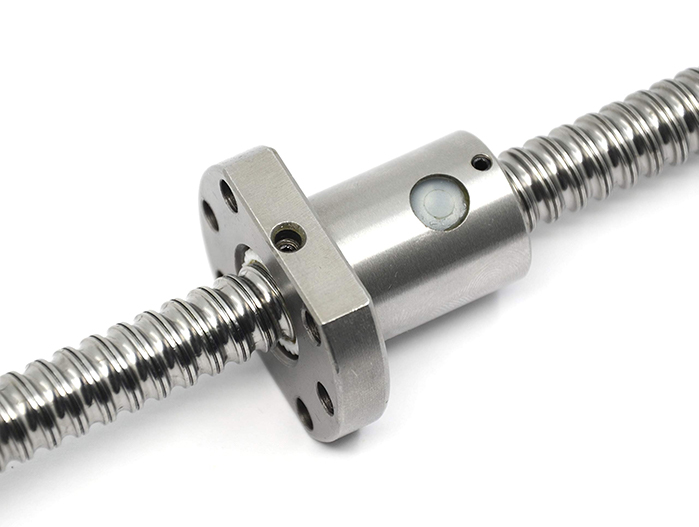

● ボールねじ： ボールねじは回転運動を直線運動に変換します。ミクロン単位の極めて小さな精度を維持するように設計されています。

● リニアガイドウェイ： ツールはレールの上を滑るように動きます。X、Y、Zの全方向にまっすぐ正確に動きます。

なぜ重要なのか: ボールねじとガイドウェイにより、機械の動きがスムーズになり、切断の精度が維持され、機器の寿命が長くなります。

アクシスドライブシステム

これらは基本的に、CNC マシンのあらゆる動作に動力を与える筋肉です。

● 駆動モーター： これらは最高レベルの精度が必要な場合に利用され、ステッピング モーターは単純なタスクに最適です。

● カップリングとベルト： これらはモーターをネジに接続し、動作の安定性を確保します。これらの部品が滑ると動作が不安定になり、切断に誤差が生じます。

● エンコーダー: 小型ながらも非常に重要なエンコーダは、切削工具の位置を継続的に追跡します。いわば、GPSがスピンドルを誘導しているようなものです。

なぜ重要なのか: ほとんどのアプリケーションでは、標準的な 3 軸マシンで十分ですが、5 軸またはその他の高度な構成では、これらのシステムにより、手動で部品を一時停止/リセットすることなく、複雑で複雑なカットを生成できます。

ツールホルダーとツールチェンジャー

CNC マシンは単一のツールで動作することはあまりありません。

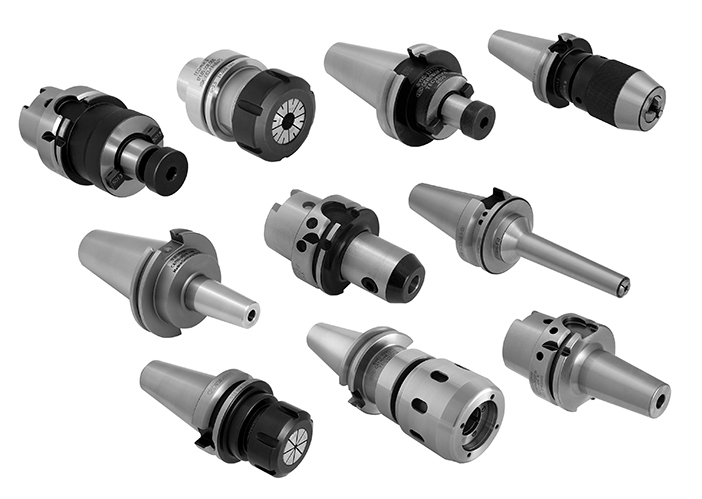

● ツールホルダー： これらは切削工具をスピンドルに固定し、加工中に工具が安定するようにします。ホルダーがしっかりしていないと、チャタリングが発生し、仕上がりが粗くなり、最終的には部品がスクラップになる可能性があります。

● ツールチェンジャー: 自動工具交換装置 (ATC とも呼ばれる) を使用すると、誰かが手動で交換するまで待たずに、機械が数秒で新しい工具を取得できます。

なぜ重要なのか: 航空宇宙部品のような仕事では、1つの部品に20個以上の工具が必要になるのは当たり前です。ATCがなければ、作業は頻繁に停止し、時間の無駄になり、生産速度が著しく低下してしまいます。

作業台、固定具、ワーク保持具

適切なワーク保持がなければ、空気を切るだけです。

● 作業台: 原材料用の平らなベースを用意します。

● 備品: ユニークな形状に合わせて設計されたカスタムセットアップ。

● バイスとチャック： 材料が動かないようにしっかりと固定します。

なぜ重要なのか: 緩いセットアップは、チャタリング、エラー、または部品の破損の原因となります。しっかりとしたワークホールディングにより、常にきれいで正確な切断を実現します。

冷却・潤滑システム

CNC工具は集中的な熱を発生します。冷却装置がなければ、工具は数秒で焼損してしまいます。

● 冷却シ​​ステム： 切削工具に液体またはミストをスプレーして、熱を放散させ、切削片を洗い流します。

● 潤滑: 可動部品を良好な状態に保つことは重要です。ボールねじやガイドウェイの摩耗を防ぐためです。これを怠ると、きしみ音が発生し始める可能性があります。また、硬直性や精度の低下も見られる場合があります。

利点： 機械に潤滑油を注ぐと、スムーズに動作します。また、工具の寿命も延びます。さらに、完成した部品の見た目もきれいになります。定期的な潤滑油の供給は、後々高額な修理費用を節約することに繋がります。

CNCマシンの機械部品がどのように連携するか

部品一つだけでは大したことはできません。CNCマシンを特別なものにしているのは、チームワークです。

● フレームがすべてを安定させます

● スピンドルが切断を行う

● ボールねじとガイドウェイは部品を精密に動かします

● モーターがその動きを駆動する

● モーターがその動きを駆動する

● ツールチェンジャーとホルダーは中断することなく生産を維持します。

全体像: CNC工作機械のすべての部品は、それぞれの役割を果たさなければなりません。潤滑不良やガイドウェイの緩みといった小さな点を見逃すと、すべてが台無しになる可能性があります。工作機械を良好な状態に保つことで、良好な動作を維持できます。これは時間と費用の節約になり、イライラの蓄積を防ぐことにもつながります。

産業アプリケーション

CNCマシンはあらゆる場所で使用されています。小型部品の製造に使用される業界もあれば、巨大な構造物の製造に使用される業界もあります。CNCマシンの機械部品が重要な役割を果たしている分野をいくつかご紹介します。

航空宇宙および防衛

航空機部品は、人間の髪の毛の太ささえも許容できないほど厳しい公差が求められます。堅牢なフレームと精密ガイドウェイを備えたCNC工作機械は、過酷な条件に耐えなければならないタービンブレード、エンジンハウジング、そして構造部品を製造します。

防衛用途には、ミサイル部品、レーダーハウジング、軍用車両部品などがあります。

電子機器と医療

CNC工作機械は、ミリ単位の精度が求められる小型ハウジング、コネクタ、回路基板部品を製造します。医療分野では、インプラント、義肢、手術器具の製造に使用されています。医師と患者は日々、これらの製品に頼っています。

ここでは、スピンドルとガイドウェイはマイクロメートル単位の精度で動作する必要があります。なぜなら、ごくわずかな誤差でも患者の安全を脅かす可能性があるからです。

自動車・重工業

CNC マシンは自動車工場での重労働を担い、エンジン ブロック、ギア部品、さらには車両の安全を保つフレームまでも製造します。

鉱業、建設、エネルギー分野では、チタン、硬化鋼、その他の過酷な材料を切削するなど、機械はより過酷な条件にさらされています。こうした負荷に耐えるために、機械には、より頑丈なフレームと、そのパワーを最大限に発揮できるスピンドルが必要です。

CNCマシンの機械部品の選び方

パーツ選びは予算だけではありません。フィット感も重要です。

●主軸回転速度： スピンドルは材料に合わせてください。アルミニウムは高回転が必要です。鋼鉄は低速で強力な切削が適しています。複合材はその中間です。

● ワークホールディング: 部品の固定方法によって精度が決まります。小規模で簡単な作業であれば標準的なクランプで十分ですが、複雑な部品の場合は専用の固定具が必要になることがよくあります。

● ベッドとフレームの強度: 重くて硬いほど良い。フレームがぐらつくと精度が落ちてしまう。

● 冷却システム: 長期間稼働する場合は、ツールを鋭く保ち、部品を清潔に保つために信頼性の高い冷却に投資してください。

● ツールチェンジャー: 作業に多くのステップが含まれる場合、自動ツールチェンジャーは費用に見合う価値があります。

● 黄金律: 今必要な機能だけでなく、将来のことも考慮してマシンを選びましょう。今日のちょっとしたアップグレードが、将来の高額な買い替え費用を節約できるかもしれません。

メンテナンスとよくある問題

CNCマシンは定期的なメンテナンスが必要です。急いでいるときにメンテナンスを怠ると、コストのかかる遅延につながります。

● 潤滑: ボールねじ、ベアリング、ガイドウェイには定期的なオイルまたはグリースが必要です。これにより、スムーズな滑りが得られ、良好な状態を保つことができます。

● アライメント: 頻繁に使用すると部品がずれる場合があります。切り口が不均一になり始めたら、ガイドウェイと軸の位置合わせを確認してください。

● スピンドルの問題: 異音に注意してください。軋む音はベアリングの故障を意味する場合が多いので、早期発見が費用の節約になります。

● 反発: 摩耗したボールねじは、動作と工具の応答の間に遅延を引き起こし、結果として切削不良につながります。

● 冷却液漏れ: 漏れを放置すると、電子機器が壊れたり、ポンプが詰まったりする可能性があります。定期的な点検を行うことで、小さな問題が大きな問題になる前に発見することができます。

● 予防ケア： 少しの定期的なメンテナンスで大きな効果が得られます。メンテナンスを継続することで、何千ドルもの修理費と生産時間の損失を防ぐことができます。

CNCマシン機械部品の将来動向

CNC業界は急速に変化しており、これらのマシンを動かす部品も同様に変化しています。今後の展開についてご紹介します。

● ハイブリッド材料: 機械のフレームには、より軽量でありながらより丈夫な複合材が組み込まれ始めています。

● インテリジェントスピンドル: 一部のスピンドルには、熱、振動、摩耗を監視し、故障の前に警告を発するセンサーが搭載されています。

● 自動固定具： 新しいクランプや作業台の中には、さまざまな形状を保持できるように適応できるものがあり、セットアップ時間を短縮し、エラーの可能性を減らします。

● グリーン冷却： 新しい冷却システムは液体をリサイクルし、廃棄物を削減し、多くの場合生分解性液体を使用するため、ツールを鋭利に保ち、環境への影響を軽減します。

● AI統合: 一部のマシンでは、ツールパスと速度を自動的に変更して、より高速かつ正確に切断するためのリアルタイムフィードバックが組み込まれ始めています。

将来は、より環境に優しく、よりスマートで、より高速な CNC マシンへと向かいます。

最後に

CNC工作機械は、モーター、鋼鉄、ワイヤーがごちゃ混ぜになったように見えます。しかし、工場の現場で時間を過ごすと、もっと多くのことが見えてきます。機械に命を吹き込むのは、まさに機械部品なのです。

ベッドはすべてのものを安定して保持し、スピンドルは切削を駆動し、ボールねじとガイドウェイは動きの正確性を維持し、冷却システムは熱による部品の損傷を防ぎます。

これらすべてのコンポーネントが適切にインストールされ、維持されていれば、ソフトウェアは完璧な出力を生成できます。これらを無視すれば、どんなに優れたプログラムでもカットを修復することはできません。

より厳しい公差を求める機械工、次の機械を購入する購入者、あるいは教育目的の初心者であっても、ハードウェアの知識は非常に重要です。健全なメカニズムこそが、生産を毎年スムーズかつ安定的に行うための鍵なのです。
