携帯電話を裏返し、燃料インジェクターの下を覗き込み、歯科用ドリルを握ってみてください。これらのデバイスは小さなシャフト、ピン、スリーブで構成されており、ほとんど隙間なく組み合わさります。これらの部品は大量鋳造でも手作業で製造されたものでもありません。
これらは、コンピューター制御の旋盤を使用して製造されます。旋盤は、金属またはプラスチックの棒を非常に高速で回転させ、鋭利な工具で薄い層を削り取り、目的の形状を実現します。
これはCNC精密旋削と呼ばれ、これがなければすべてのハイテク産業は停止してしまうでしょう。以下では、このプロセスがどのように機能するか、そして、厳密に公差を満たす旋削部品が必要な場合に、なぜこのプロセスを採用する必要があるのかを説明します。
旋削加工の概念はシンプルです。クランプで丸棒を固定し、スピンドルを中心に回転させ、単刃の切削工具をその回転に合わせて直線的に動かすことで、材料を削り取ります。その結果、工具軌跡に似た円筒形、円錐形、または溝が切削されます。
CNCとはコンピュータ数値制御（Computer Numerical Control）の略で、機械のメモリ内のプログラムによってすべての動作が制御されることを意味します。コードが検証されると、旋盤は人間の介入なしにサイクルを繰り返します。
フライス加工では、部品はそのままで工具が回転するため、この限りではありません。旋削加工では、工具は平面のままで部品が動くため、シャフト、ねじ、そしてほとんどの円形部品の加工に好まれます。
精密とは、部品のサイズが人間の髪の毛の太さよりも狭い範囲内に収まることを意味します。一般的な目標はプラスマイナス0.0005インチです。
表面粗さはマイクロインチレベルに抑えられ、すべての溝、半径、ねじ山は、部品1個目から1万個目まで同じ位置から始まります。CNCシステムがこのレベルを実現できるのは、サーボモーターがガラススケールまたはロータリーエンコーダからのフィードバックを受けて、ボールねじスライド上で工具を動かすためです。
エンジニアがCADソフトウェアを開き、部品を3次元で描画するところから作業が始まります。それぞれの穴、ねじ山、面取りが完全に定義されます。
このモデルには、公差注記、表面仕上げ記号、材質呼出も保存されています。この単一のファイルが、次のステップのマスターリファレンスとなります。
CADファイルを使って機械を起動することはできません。CAMソフトウェアはモデルを読み取り、ユーザーに工具、速度、切削深さの選択を求めます。その後、座標とコマンドのテキストリストであるGコードがソフトウェアによって書き込まれます。通常のコマンドの例としては、タレットをX0.250、Z-0.500に送り速度0.004インチ/回転で移動させるものがあります。
このコードは、ポストプロセッサによって特定のマシン モデルに合わせて変更され、スピンドル速度、クーラント コマンド、およびツール変更位置がビルダー形式になります。
セットアップ技術者は、作業に適した機械を選択します。2軸旋盤はシンプルなシャフトを加工します。回転工具とY軸モーションを備えたターニングセンターは、1回のクランプで平面加工と交差穴加工を行います。
スイス型旋盤は、ガイドブッシュで細長い部品を固定するため、スピンドルは固定されたまま材料が移動します。機械が選択されると、オペレーターは棒材をスピンドルの穴から装填し、工具をタレットに取り付けます。各工具は共通の基準点にタッチオフされるため、機械は工具の先端が空間内のどこに位置しているかを認識します。

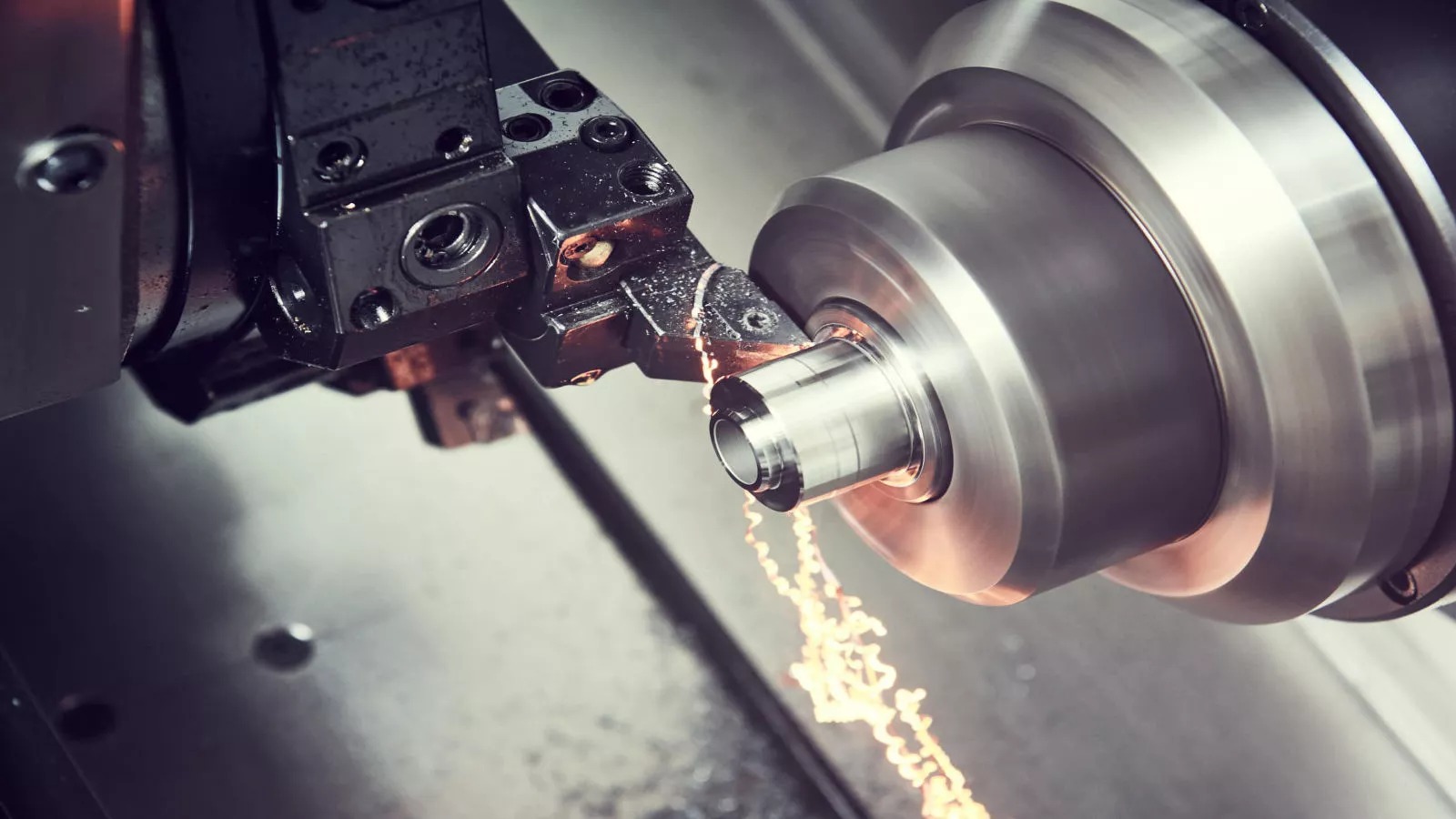

CNCプログラムが開始され、スピンドルはプログラムされた回転数まで加速します。タレットは最初の工具を割り出し、部品の面まで移動させ、軽い切削を行ってきれいなスタートを切ります。
次に、工具は外径に移動し、わずか0.005インチの深さで材料を削り取ります。溝切り工具はOリング用の溝を切削し、ねじ切り工具は4-40 UNFねじを形成し、回転工具は部品を別の機械に移動させることなく交差穴を加工します。
切削ゾーンに冷却剤が充満し、熱と切削片を排出します。シンプルなピンであれば1分以内でサイクル全体を完了できますが、複雑な医療用インプラントであれば20分かかります。
サイクル終了後も部品はまだ高温です。オペレーターは部品を取り出し、室温まで冷却してから重要な寸法を確認します。
0～1インチのマイクロメーターで直径を検証し、CMMでねじピッチをトレースし、光学式コンパレータでプロファイルをスクリーンに投影して半径を確認します。測定値が許容限界に近づいた場合、オペレーターは制御装置のツールオフセットを調整し、次の部品を加工します。この閉ループ制御により、生産工程全体にわたって工程の安定性が維持されます。
2軸旋盤は工具をX軸とZ軸に動かし、中心線に沿って面取り、旋削、穴あけ加工を行います。これらの機械はコストが低く、セットアップも迅速で、毎日数千個の油圧継手やモーターシャフトを生産しています。
ライブツールとは、タレットにエンドミル、タップ、ドリルを回転させる小型モーターが搭載されていることを意味します。
部品をフライス加工機に搬送する代わりに、旋盤で平面を成形し、フライス加工機でキー溝を切削し、タップで交差穴を切削します。スピンドルはブランクに保持されたままです。一度のセットアップで時間を節約でき、位置精度は0.0002インチ以内に維持されます。
A 3軸旋盤 Y軸スライドを追加することで、工具を中心からずらして移動させることができます。4軸加工機では、第2スピンドルまたはサブスピンドルを追加することで、メインスピンドルから部品を掴み、裏面を加工することができます。
5軸システムは、工具または部品を傾斜させることで、角度のある穴や彫刻された形状を切削できます。これらのオプションにより、従来は3台の別々の機械を必要としていた工程が不要になります。
スイス式旋盤は、切削領域からわずか数ミリのところにある、ぴったりとフィットするガイドブッシングを通してバーを送り込みます。主軸台が前後にスライドするため、工具ではなく材料が動きます。
この機構により、細長いネジの曲がりを防ぎ、直径0.010インチという小さなネジでも力強い切削が可能になります。時計メーカーや医療用ネジのサプライヤーは、6桁の数量生産にスイス製の機械を頼りにしています。

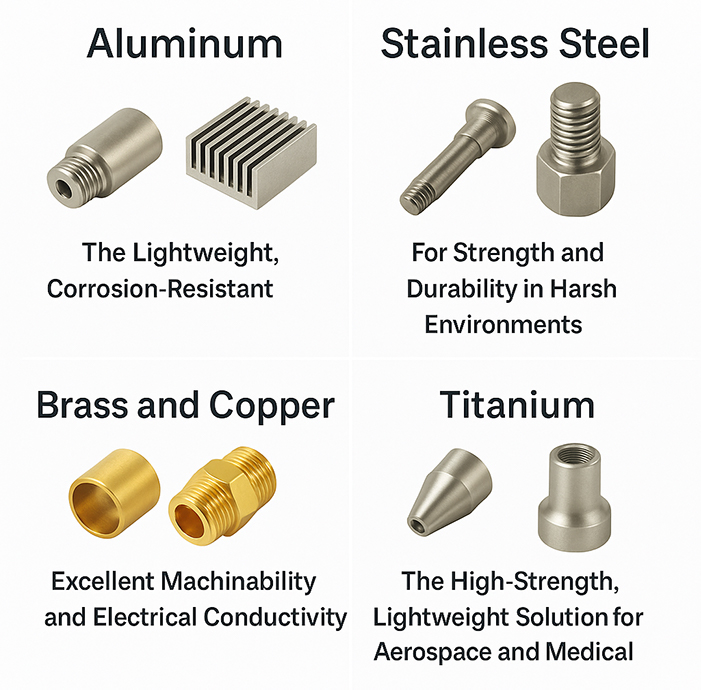

6061-T6アルミニウムは、切削片がきれいに仕上がり、高回転にも対応するため、サイクルタイムが短くなります。重量は鋼鉄の3分の1で、ヒートシンク、ドローン部品、カメラマウントなどに使用されます。
303および316Lステンレス鋼は、塩水や滅菌サイクルにも耐えます。外科用器具や食品グレードの継手は、鋭利な超硬合金インサートと十分な冷却液により、スムーズに回転します。
快削真鍮360は高速切削が可能で、光沢のある仕上がりを実現します。銅101は導電性に優れているため、コネクタピンはプレス加工ではなく、ロッドから削り出されます。
Ti-6Al-4Vは軽量ながら、高い負荷に耐えます。課題は熱であるため、機械は低速で高圧冷却で稼働します。股関節やタービンスペーサーは一般的な部品です。
インコネル718は1,200°F（約640℃）でも強度を維持するため、ジェットエンジンのシールやボスに使用されています。これらの合金は加工硬化が早いため、工具にはポジティブ形状と安定した噛み合いが求められます。
デルリンは柔らかい真鍮のような機械加工が可能で、摩耗にも強いため、標準的な旋盤でロッドストックからギアやポンプのインペラを加工できます。
PEEKは220℃の蒸気や繰り返しのオートクレーブ処理にも耐えます。歯科用器具や脊椎インプラントは、PEEKロッドから作られることが多いです。
PTFEは、腐食性流体ライン内のバルブシートやシール材として使用されます。柔らかいため、鋭利な工具や軽い切削による傷を防ぎます。
ナイロンは水分を吸収するため、伸びを考慮して許容範囲を設定する必要があります。ABSはきれいに加工でき、スナップフィットするプロトタイプのハウジングを製造できます。
プログラムとオフセットがロックされると、すべての部品が同じ狭い範囲で機械から取り出されます。この再現性により、下流の組立ラインは手作業による調整なしで稼働できます。
バーフィーダーは12フィートの棒材を保持し、自動的にスピンドルに送り込みます。機械は夜通し稼働し、オペレーターは1人だけで作業します。ターニングセンターは真鍮製コネクタを20秒ごとに仕上げることができ、数週間にわたって稼働し続けます。
最新のインサート形状により、鋼材において8マイクロインチRaの滑らかな仕上げを実現します。回転工具で交差穴やスロットを切削するため、部品に二次固定具は必要ありません。
軟質プラスチックからニッケル超合金まで、適切な速度、送り、ツールコーティングを選択すれば、同じマシンで作業を処理できます。
CAMソフトウェアはバーの長さ内に部品をネスティングし、残留スタブを最小限に抑えます。チップはコンベアに落ちてリサイクル装置に戻るため、材料ロスを最小限に抑えることができます。
タービンシャフト、アクチュエータピストン、油圧継手はインコネルとTi-6Al-4Vで製造されています。各部品には、AS9100規格に準拠した完全な材料証明書と検査報告書が添付されています。
骨ネジ、歯科用アバットメント、カテーテルハブには、10000分の1単位のねじ山が必要です。スイス製の旋盤は、クラス8のクリーンルームで、インプラントグレードのステンレスとPEEKロッドからこれらの形状を切削します。
燃料噴射ノズル、ABSセンサーピン、ターボチャージャースペーサーは、硬化鋼とアルミニウムで作られています。サプライヤーは、CpK値が1.67を超える製品を年間数百万個出荷しています。

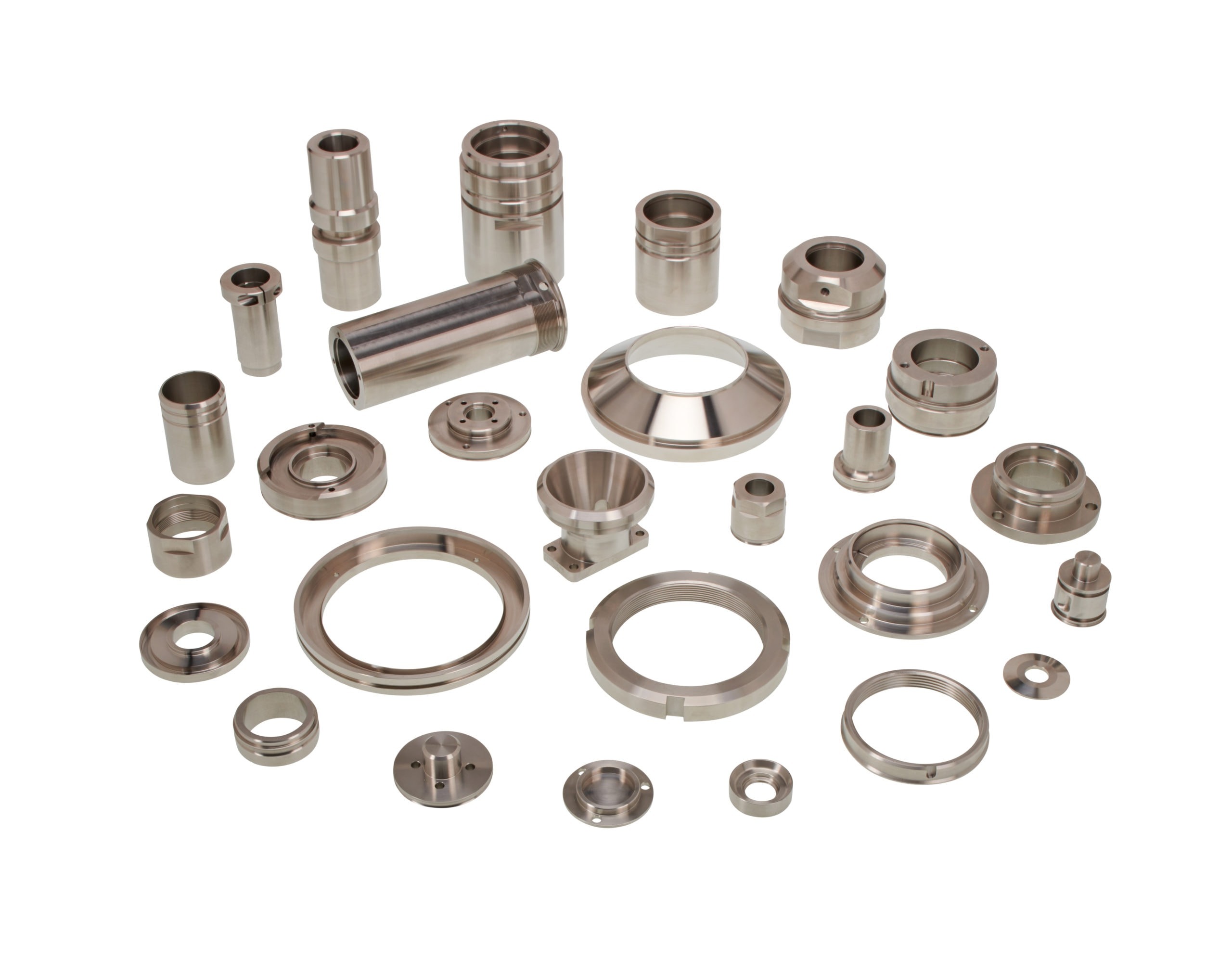

コンベアローラー、空気圧バルブのスプール、ロボットのジョイントなどは棒材から作られます。精密旋削加工によりベアリングの同心度が保たれ、モーターの静粛性が保たれます。
工場がライブツールとY軸モーションを備えた多軸旋盤を稼働させているか確認してください。部品が長尺で小型の場合は、スイス製の工作機械があるか確認してください。新しいスピンドルドライブとバーローダーに投資している工場は、量産対応の準備ができていることを示しています。
少なくともISO 9001:2015の認証を取得していることを確認してください。航空宇宙分野では、AS9100とNADCAPの認証が必須です。CMMの校正スケジュールとオペレーターのトレーニング記録の提示を求めてください。
外科用ツールとして17-4PHステンレスを既に加工しているサプライヤーは、ツールベンダーと切削屑処理のコツを熟知しています。そのため、お客様の学習曲線が短縮され、リスクも軽減されます。
優れたショップは、あなたの印刷物をレビューし、費用を抑えるために、半径を少し変更したり、ストックのサイズを狭くしたりすることを提案します。彼らは数日以内にプロトタイプの見積もりを出してくれるはずですし、最初の試作の様子を動画で共有してくれるので、チップが飛ぶ様子を実際に見ることができます。
センサーがスピンドル負荷、工具摩耗、温度を追跡します。アルゴリズムがパターンを学習し、工具が破損する直前にサイクルを停止します。同じデータに基づいて送りが最適化されるため、すべての部品のサイクルタイムが数秒短縮されます。
ロボットが原料の棒鋼を積み込み、完成した部品をトートバッグに降ろします。ビジョンシステムがネジ山の欠けを検査し、スクラップを自動的に排出します。高賃金地域の工場では、週末中ずっと無人運転で営業しています。
レーザークラッディングヘッドでシャフトにフランジを成形し、旋盤で外径を最終サイズに合わせてスキンカットします。1台の機械で両方の作業を実行し、リードタイムを数週間短縮します。
ミストコレクターは油の大気中への混入を防ぎます。チップ遠心分離機は冷却剤をサンプに戻して再利用します。可変周波数ドライブは、アイドル負荷が低下すると電力をカットします。これらの対策によりコストを削減し、新たな環境規制への適合に貢献します。
CNC精密旋削加工は、無垢のバー材を加工し、携帯電話、ジェットエンジン、さらには手術器具に組み込むことができる重要な部品へと加工します。コンピュータ制御、多軸タレット、そしてライブツールにより、1000分の1単位の公差を実現し、バーフィーダーによりスピンドルの夜間稼働を実現します。
アルミ製ヒートシンク、チタン製骨ネジ、インコネル製タービンスペーサーも同様に簡単に成形できます。明確なCADモデルの作成は成功への第一歩であり、その後に良好な製造現場が続き、最終的にはすべての寸法を検証する検査データが得られます。
AI、ロボット工学、ハイブリッドシステムをワークフローに統合することで、テクノロジーはますます加速し、より環境に優しくなります。CNC精密旋削加工は、精密部品（円形）が求められ、常に正確さが求められる場合、アイデアから製品への最短ルートとなります。
