高度なCNCマシンの精度向上要因

現代の製造業では、高い精度が効率的な生産に不可欠であり、 CNCマシン航空宇宙、自動車、電子機器などの業界では、非常に厳しい制約があり、CNC 精度の向上は最も困難な最優先事項の 1 つです。

最適化されたツール、高度なソフトウェア、そしてオペレーターのノウハウを活用すれば、新しい機械を購入することなく、驚くほどの明瞭性を実現できます。CNCマシンの精度向上には、生産者ごとに異なる可能性のあるあらゆる小さな要因を理解し、最良の生産結果を得ることが含まれます。

さらに、調整ベースのアクションを適用してパフォーマンスを向上させ、最小のずれも最小限に抑えて生産結果が最適化されるようにします。

CNC マシンの精度とは何ですか?

CNC工作機械の精度は、入力された設計仕様に基づいて部品を製造するという意味で、その精度を指します。また、最終製品の寸法がプログラムされた寸法とどの程度一致するかを測定する側面も含まれます。ツールパス精度、再現性、位置決め精度は、精度に影響を与える様々なパラメータです。

CNCの高精度化は、材料の無駄を削減し、生産サイクルの時間を短縮し、複数回の製造工程で一貫した品質を実現します。たとえわずかな不正確さであっても、不良品の発生につながり、手直しやバッチの不良品発生につながります。これらすべては、収益性と生産効率に直接影響するため、CNC機械の精度向上への取り組みが不可欠です。

CNCマシンの精度向上プロセス

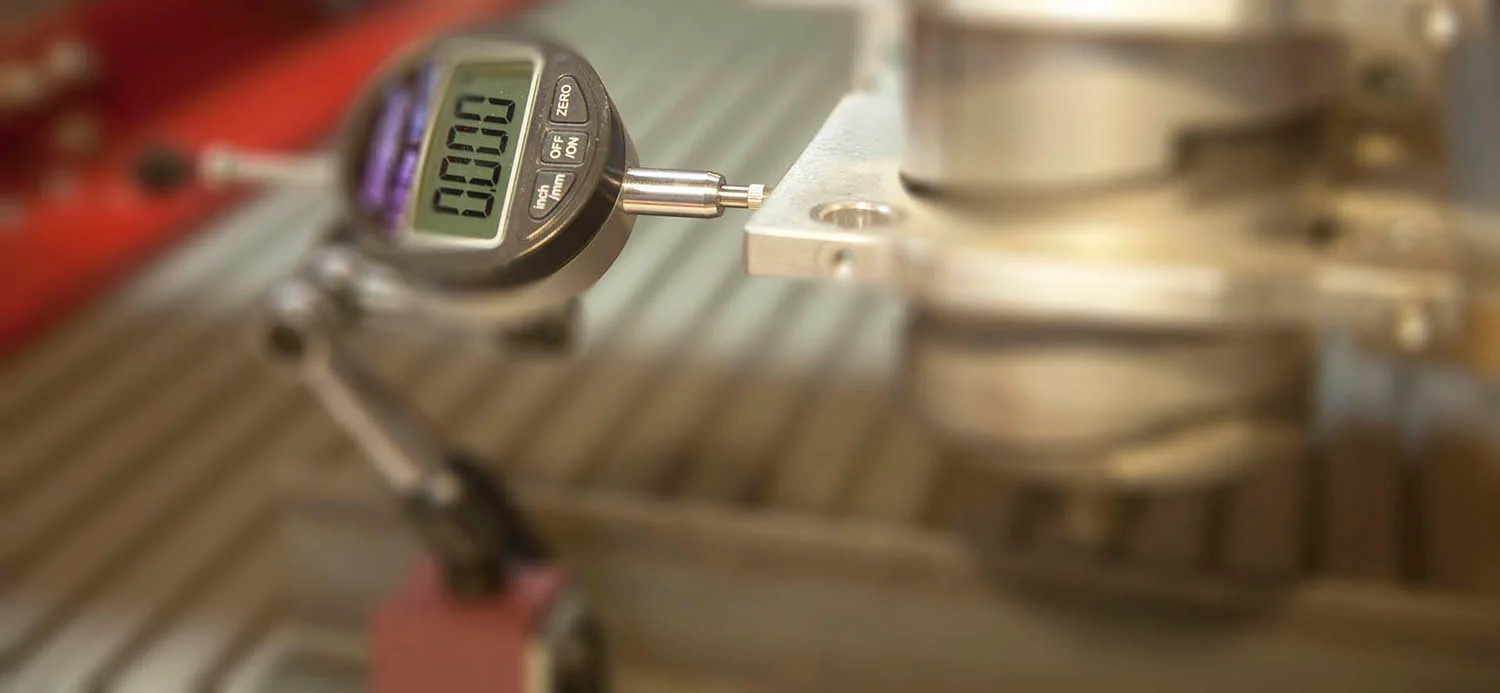

キャリブレーションとマシンのセットアップ

CNCマシンの精度向上は、キャリブレーションが不可欠です。キャリブレーションは適切であることが不可欠です。定期的なキャリブレーションによって、機械の軸はすべて正確に動作するため、機械全体の初期化は正しく行われます。これにより、位置決め時の誤差が最小限に抑えられます。機械のアライメント、機械の摩耗、バックラッシュがチェックされます。

レーザーキャリブレーションシステムは高精度な軸検証が可能で、ボールバーテストは形状誤差を検出します。さらに、スピンドル、ガイドウェイ、駆動機構のアライメントも確実に行ってください。アライメントが不完全な場合、早期に寸法誤差が発生します。キャリブレーションチェック中に適切なメンテナンスを実施することで、長期的な安定性と信頼性が向上します。

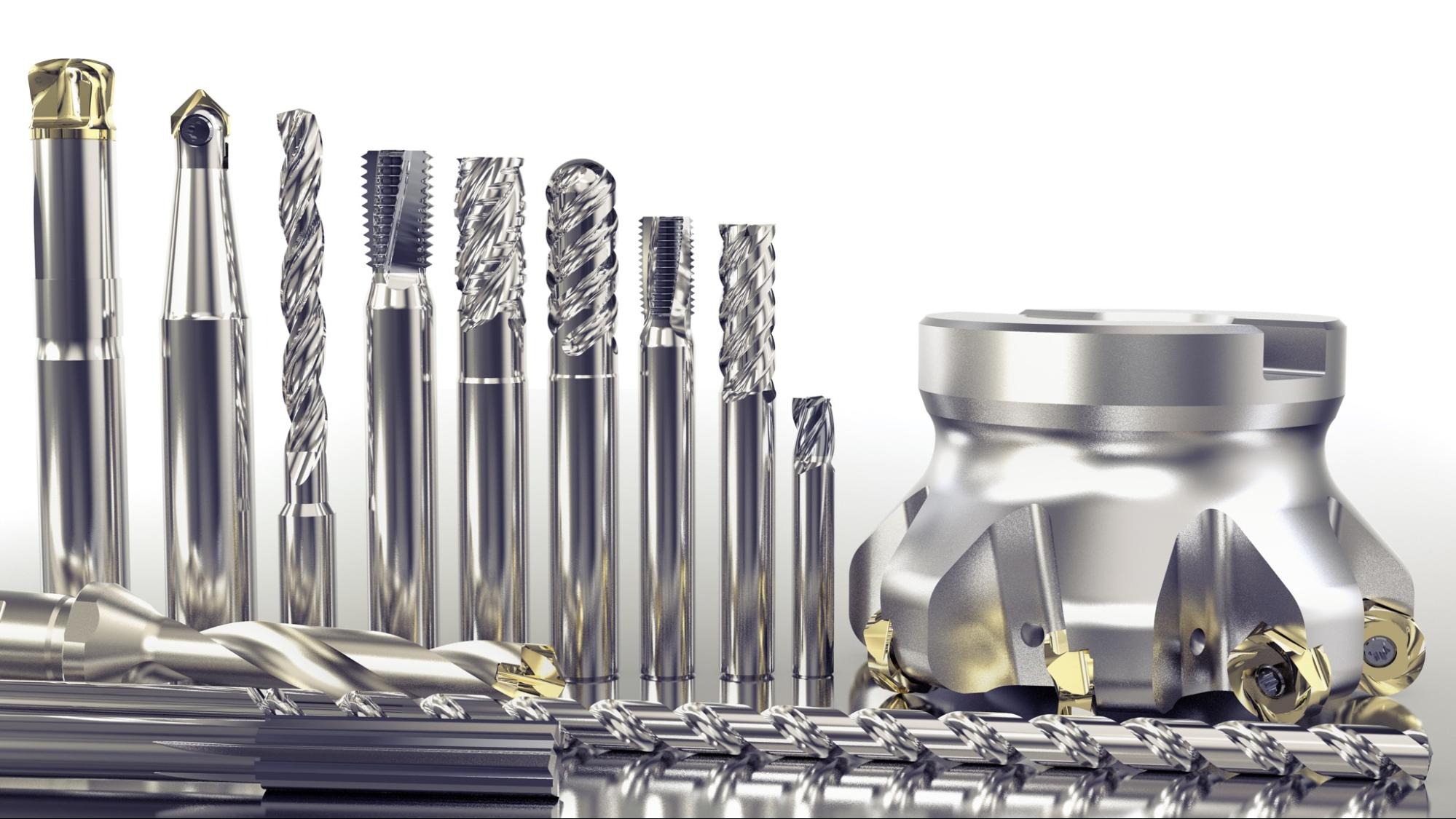

ツールの選択とメンテナンス

CNC加工における性能精度と表面仕上げは、使用する切削工具に大きく依存します。適切な切削工具の種類、材料の硬度、形状、そしてコーティング（特に雲母）を選定することで、最高の切削性能が得られます。超硬合金チップを使用した高級コーティングは、長寿命と優れた耐熱性を実現します。例えば、TiNやTiAlNコーティングも長寿命化に貢献します。

さらに、摩耗または欠けた工具の定期的な点検と交換も同様に重要です。鈍くなった工具は部品の精度に影響を与えるだけでなく、熱や振動を増加させ、ワークの変形を引き起こす可能性があります。安定した加工精度を確保するためには、使用中の工具を適切にメンテナンスすることが重要です。

切断パラメータの最適化

一方、工具の送り速度は主軸回転速度を超えて不規則に高くなります。どちらも当然ながら切込み深さの測定には適していません。それぞれ工具のたわみやびびりを引き起こし、精度の低い部品が出来上がります。保守的な設定では生産性が低下します。

例えば、これらのパラメータを用いることで、試行錯誤によってのみ発見できるスイートスポットに到達できます。データに基づいた試行錯誤の繰り返しで、精度と効率の両方が向上します。可動部品を配置することで、よりスムーズな加工操作と工具寿命の延長が実現します。寸法ばらつきも低減されます。これらは、大規模に精密加工を実現するための重要な要素です。

ソフトウェアと制御システムの最適化

実際、ソフトウェアと制御システムは、現代のCNCシステムの精度向上に重要な役割を果たしています。現代のCNCシステムには、熱膨張、バックラッシュ、軸のドリフトを補正する補正アルゴリズムが組み込まれています。ソフトウェアの最新バージョンを導入することで、オペレーターは誤差補正に関する改善された機能を活用できるようになります。

これらの制御システムのリアルタイム取得は、現在の切削条件に応じて適応的に調整することも可能です。CNCソフトウェアの適切な設定に十分な時間を費やすことで、より滑らかなツールパスが得られ、機械的負荷も軽減され、部品の安定性が大幅に向上します。

精度に影響を与える環境要因

CNC工作機械の性能は、周囲の環境によって大きく変化します。温度変化、湿度、振動は寸法変化やアライメント誤差の原因となる可能性があります。工作機械は、温度が一定に保たれ、通常は20℃前後の調整雰囲気室に設置する必要があります。

わずかな温度変化でも部品の膨張と収縮が変化し、精度に影響を与える可能性があります。適切な防振、空気ろ過、防塵システムも高い精度の維持に役立ちます。環境条件を管理することで、メーカーはCNC工作機械の効率と精度を低下させる可能性のある外部からの干渉から機械を守ります。

オペレーターのスキルとトレーニング

機械の操作スキルは、結果の精度に直接影響します。訓練を受けたオペレーターであっても、実際に問題が発生する前に、過度の振動、騒音、工具の摩耗に気付くことがあります。継続的な教育により、オペレーターはCNCプログラミング、キャリブレーション方法、そして最新の安全基準について最新の知識を習得できます。

しかし、Gコード、ツールパス戦略、そして機械の挙動の最適化を理解しているオペレーターは、常に不具合の発生を予防することに重点を置き、調整を行うことができます。熟練した人的介入は、生産バッチ全体にわたって機械の精度を一定に保つための最も重要な要素の一つです。

測定と品質検証

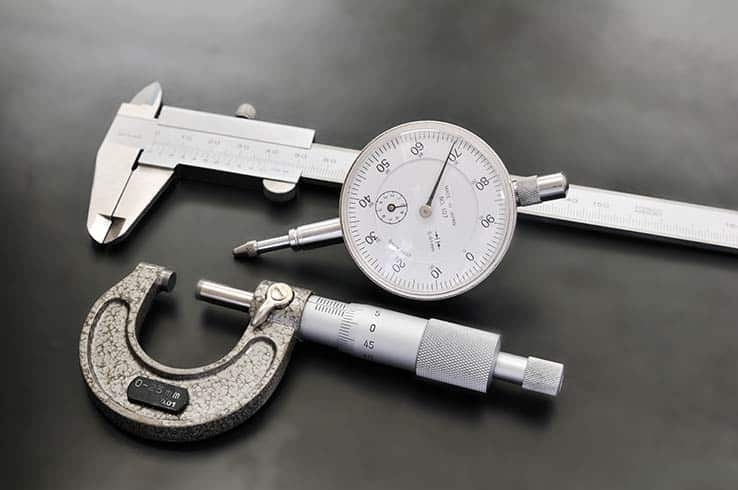

測定と精度確認は、CNC工作機械の精度向上の鍵となります。最終製品は、精密測定機器を用いて設計通りの精度を検証する必要があります。例えば、座標測定機（CMM）、レーザー干渉計、マイクロメーターなどが挙げられます。

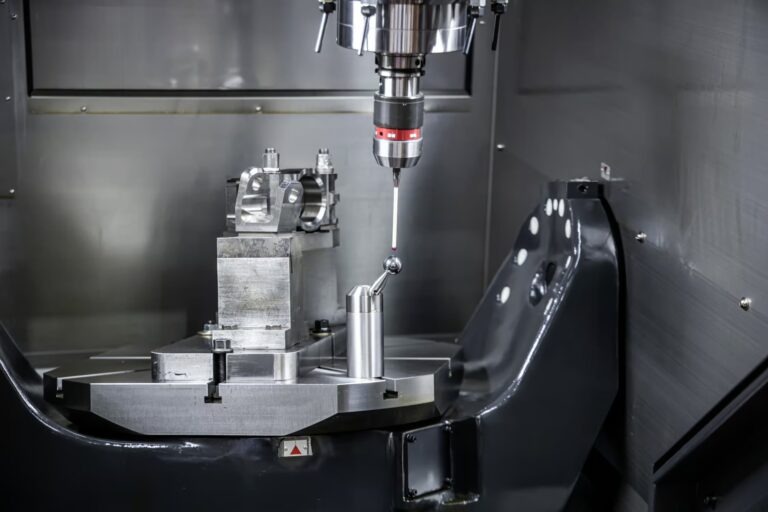

プローブベースの測定システムなどの検査技術は、オンラインでのエラー検出を可能にし、修正の必要性を低減します。フォローアップ型の統計的工程管理（SPC）は、変動を追跡し、再現性を確保するのに役立ちます。これらの品質検証メカニズムは、機械のキャリブレーションやプロセスパラメータの最適化に必要なフィードバックを提供し、より高い精度を実現します。

自動化とスマートテクノロジーの統合

自動化とスマートテクノロジーの統合により、CNCの精度は大きく変わりました。今日では、AI指向のセンサーとIoTシステムを搭載した最新の機械が、工具の摩耗、スピンドル負荷、温度変化といったパラメータを常に監視しています。これらのパラメータ調整は自動的に行われ、精度を維持し、人為的な介入を回避します。

機械学習アルゴリズムは、機械の稼働を維持するための予測ベースのメンテナンスニーズに対応します。これにより、ダウンタイムが削減され、精度が向上します。スマートマニュファクチャリングテクノロジーは、データに基づく洞察に基づいて機能し、パフォーマンスを継続的に向上させ、合成エラーを削減します。

自動化とAI駆動型モニタリングがCNCパフォーマンスを向上させる方法

AIモニタリングと統合された自動化は、CNCマシンの動作に依存します。予測分析により、システムはエラー発生時に即座に対応します。エラーが発生する前に、是正措置が講じられます。リアルタイムモニタリングにより、適用されるすべての動作が正確であることが保証されます。AIアルゴリズムは過去の実行から学習し、将来のパフォーマンス向上に役立てます。

これらの自動キャリブレーションルーチンは、常に位置決め精度を確認します。デジタルツインは生産工程を再現し、エラーのないセットアップを可能にします。これは、出力精度の向上にとどまらず、無駄を減らしながら高品質な出力を実現することで、ワークフローの効率性を向上させることにもつながります。

よくある精度の問題とトラブルシューティング

CNC工作機械は、生産性に影響を与える多くの精度問題に直面しています。最も一般的な問題としては、バックラッシュ、工具のたわみ、熱変形、スピンドルの振れ、そして何らかの軸ずれなどが挙げられます。

不適切なセットアップはミスアライメントを引き起こします。逆に、アンダーカットパラメータやオーバーハングした工具は工具のたわみを引き起こす可能性があります。熱ドリフトは、主に長時間運転中の機械形状に影響を与えます。

トラブルシューティングには、オペレーターによる定期的なキャリブレーションが必要です。これには、アライメントの検証、機械部品の締め付け、機械温度の監視が含まれます。レーザー干渉計や振動分析装置などの診断機器を使用することで、これらの問題の根本原因を突き止めることができます。

典型的なCNC精度の問題と実用的な解決策を列挙する

軸のずれ:

ガイドまたはマシンベッドの障害やその後の再調整を見つけるために、ボールバーテストを実行する必要があります。

反発:

制御システムのバックラッシュ補正設定を調整するか、ボールねじを交換してください。その後、ナットが摩耗している可能性があります。

ツールのたわみ:

工具の突出量を減らし、工具の剛性を高め、切削に関連するパラメータ（例えば、送り速度や切込み深さなど）を最適化します。

熱膨張:

熱膨張に対抗するための熱補正ソフトウェアを有効にして、温度制御された環境を維持します。

スピンドルの振れ:

スピンドルのベアリングを点検して交換し、スピンドルアセンブリのバランスを取り、ツールホルダーのシーリングシートを観察します。

表面仕上げが悪い:

送りと速度の設定を調整し、適切な形状の鋭利な工具を使用し、十分な切削液を塗布します。

不一致な寸法:

機械の定期的な再校正、ワークピースのクランプ安定性の検査、および治具精度の検証。

振動とチャタリング:

安定した固定、スピンドル速度の調整、および工具の不均一な摩耗やアンバランスの検査が保証されます。

コントローラーの遅延またはサーボエラー:

CNC ソフトウェアのアップデート、サーボ パラメータの微調整、電気接続の安定性の確認。

CNCマシンの精度向上のメリット

• 製品品質の向上:
精度の向上により、すべての部品が厳しい許容誤差を満たすように製造され、高品質の完成品が生まれます。

• 材料廃棄物の削減:
精密な機械加工により、エラーやスクラップが最小限に抑えられ、原材料コストが削減されます。

• 生産コストの削減:
最小限のやり直しと高い効率により、長期的には大幅なコスト削減が実現します。

• ツールと機械の寿命の延長:
正確な切断により不要なストレスが軽減され、工具や部品の寿命が延びます。

• 生産性の向上:
ミスが減り、ワークフローの速度が最適化され、全体的な出力のバランスが取れて生産性が向上します。

• 再現性の向上:
同じ精度の場合、異なる生産実行で結果が重複することになります。

• 顧客満足度の向上:
正確で信頼性の高い部品は顧客の信頼を生み出し、最終的には長期的なビジネス関係につながります。

• 競争優位性:
機械加工によってこそ、メーカーは業界の厳しい基準を満たし、競合他社に打ち勝つことができるのです。

• 投資収益率（ROI）の向上:
精度向上により、ダウンタイムの短縮、スループットの向上、収益性の向上といったメリットが得られます。

精密ソリューションでCNCYANGSENと提携

CNCYANGSENは、機械の精度と効率を向上させる高精度CNCソリューションの分野におけるエキスパートです。製造されるCNCマシンは、最先端の制御システム、安定した構造、そしてインテリジェントな自動化技術によって改良されています。

CNCYANGSENとの提携で、優れた加工精度、信頼性、そして生産性を実現しましょう。当社が提供する幅広い精密加工ソリューションの詳細については、今すぐお問い合わせください。

結論

CNC工作機械の精度向上は、機械精度とスマートなソフトウェア、そして熟練した操作を組み合わせたマルチスレッドプロセスと密接に関連しています。このようなメーカーは、校正、工具のメンテナンス、そして環境管理に基づいて優れた成果を生み出すことができます。

テクノロジーの継続的な進化は、AIベースの自動化最適化手法を再定義し、精度を維持することは明らかです。同時に、こうした改善への投資は、一貫性のあるパフォーマンスと生産性の向上をもたらし、長期的な競争優位性をもたらします。
