大型CNC加工とは？その機能と用途

少なくとも居間のテーブルほどの大きさ、自動車が置けるほどの大きさの機械のそばに立ったことがあるでしょう。そして、まるで鉛筆でスケッチを描く画家のように、その機械が金属を静かに切り出す様子を目にしたことがあるでしょう。この写真は、大型CNC（コンピュータ数値制御）加工の真髄を捉えた一例です。一般的なCNC加工工場で加工される部品は手のひらから覗くほどの大きさですが、特定の業界では、部品はミリメートルではなくメートル単位で測定されます。

以下のサブセクションでは、店舗がどのように正確なカットを実現しているか、どのような機械を使用しているか、そして多くの選択肢の中から間違った選択をしてしまうことで、店舗が高額な損失を被る可能性のある誤った判断を下してしまう危険性について解説します。ガントリーミルからポータブルレーザートラッカーまで、本書は専門用語で読者を圧倒することなく、本質を深く掘り下げています。

大型CNC加工の理解

「大型」とは、常に変化する対象です。1m×2mのテーブルを備えたマシニングセンタは、金型工場内では巨大に見えますが、レールに沿って20m移動するブリッジミルの横では控えめに見えます。業界の慣習では、大型ワークとは、ISO 40規格のツールチェンジャーの許容範囲を超える、またはフォークリフトの安全揚重を超える重量のワークと定義されることが多いです。実用的な指標としては、以下のようなものがあります。

● 表の長さが3mを超えるか、列間隔が2mを超える

● Z軸ストロークが1mを超える

● パレットジャッキではなく天井クレーンを必要とする部品の重量

従来のCNC加工との違い

従来のマシニングセンターは鋳鉄製のフレームと箱型の作業エリアに依存していました。大型CNC工作機械は、その構造を拡張します。コラムは作業床に埋め込まれたレール上を移動し、クロスレールは上下に動き、さまざまな高さの部品を通過させます。熱ドリフトは長さとともに大きくなるため、補正ルーチンはオプションではなく、日常のセットアップの一部となります。振動を抑えるために送り速度が低下し、工具ホルダーはスピンドルノーズに干渉することなく深いポケットに到達するために長くなります。

コア原則

大型CNC加工 回転または往復運動するカッターで材料を削り取ります。コントローラが各軸モーターを駆動します。Gコードによって、機械は加速、減速、オフセットチェックのタイミングを指示されます。3軸、4軸、5軸、さらには7軸といった多軸モーションにより、ドリルは一度のセットアップで複雑な角度に到達できます。スケールの変化により、わずかなミスも作業面のスケールで拡大されるため、オペレーターはプローブとセンサーを握ってカッターの軌道を維持します。

主要な大型CNC工作機械の種類のクイックガイド

時には一歩引いて、最も一般的な大型プリンターを一目見比べてみるのも良いでしょう。以下の表は、各機種の作業範囲、主な強み、そして通常最高の結果が得られる作業を示しています。

大規模CNCオペレーションの主要機器

ガントリー型およびブリッジ型フライス盤

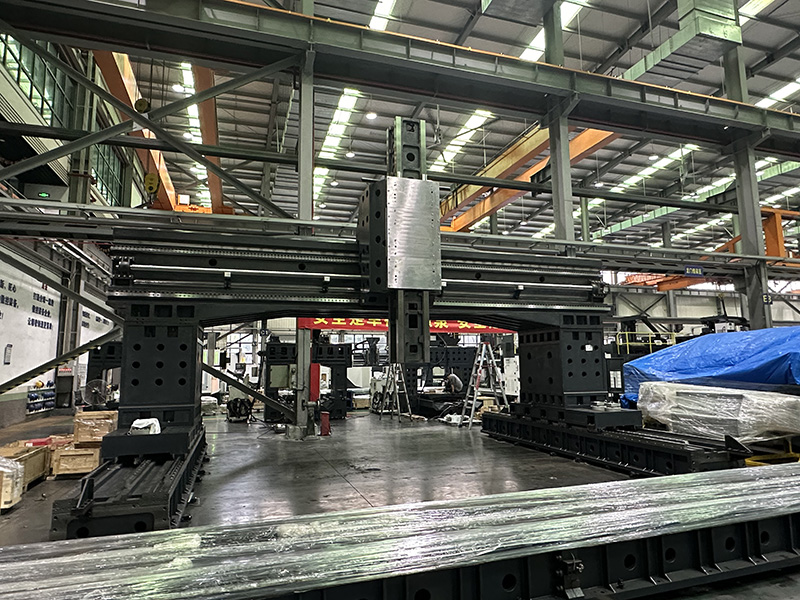

機械ベッドの上に橋型クレーンが停まっているところを想像してみてください。横梁（ガントリー）には、前後に移動するフライス加工ヘッドが搭載されています。両側のレールがガントリーをガイドし、巨大なボールねじまたはラック＆ピニオン駆動装置がガントリーを移動させます。多くのガントリーフライス盤は交換可能なヘッドを搭載しており、アルミニウム用の高速スピンドル、ドライブトレインハウジング用のギアカッティングヘッド、深い側壁用の直角アタッチメントなど、様々な用途に使用できます。中には、積層ヘッドに切り替えてハイブリッドなビルド＆カットサイクルを実現できるモデルもあります。

水平ボーリングミル

水平ボーリングミルHBM（しばしばHBMと略される）は、床面と平行に長いバーを回転させます。バーは主軸台から出し入れされ、ワー​​クの位置を変えることなく、穴あけ、ボーリング、面削りを行います。大型HBMは、30トンの鍛造品を扱うことができる回転テーブルを搭載しています。超長尺のDROスケールは、サブミクロンの分解能で動きを追跡し、低速で重い切削加工を精密な形状へと加工します。

多軸旋盤・ターニングセンター

シャフトが6メートル伸びると、標準的な旋盤では負荷に耐えきれずたわんでしまいます。高荷重用ターニングセンターは、ツインヘッドストック、振れ止め、そして油圧ベアリングで補強されたテールストックを採用しています。多くの旋盤では、回転工具タレットやミーリングスピンドルが追加され、旋削とミーリングを1サイクルで行うことができます。回転軸（C軸とB軸）はワークをインデックスし、カッターがキー溝やオイル溝に二次段取りなしで到達できるようにします。

大型部品に必須の工具と治具

クランプ、バイス、チャックはプラットフォームに合わせてスケールアップします。モジュラー式のツームストーンはTスロットにボルトで固定され、素早く再構成できます。油圧クランプは、通常であれば60本のボルトを締めるのに半日かかる作業でも、労力を節約します。振動を抑えるため、機械工はタングステンを充填したバーをボーリング工具に差し込み、質量をわずかに変化させることで振動を抑えます。

大型CNC加工におけるコアプロセス

フライス加工：面、輪郭、ポケット、表面加工

大型加工は通常、正面フライス加工から始まります。表面を削り、きれいな基準面を確保します。カッターは200mmシェルミルから400mmフライスカッターまで様々です。輪郭加工を行い、次にエッジとリブを削ります。その後、ポケット加工を行います。ポケットの深さは、工具径の3～4倍になる場合が多いです。エクステンション（延長部）によりシャンクが壁面に接触するのを防ぎます。1cm長くなるごとにホイップが増加するため、主軸回転数は控えめに抑えられます。仕上げ加工では、表面を平坦にし、Ra 1.6µmなどの要求仕様を満たします。

旋削加工：大型シャフトおよびリングの荒加工と仕上げ加工

鍛造品はスケールと抜き勾配がついた状態で納品されます。荒削り工具で削り取られた素材は、3～5mmの削り残しとなります。正すくい角を持つ超硬インサートは、切削時の自由度と切削時の冷却性を高め、後工程の熱処理矯正工程のサイクルタイムを短縮します。工具を仕上げ加工し、直径を±0.02mm以内に収めます。これは、電柱サイズの部品に求められる精度よりも厳しい値です。

深穴の掘削とタッピング

航空宇宙用ビームの中には、数メートルに及ぶ潤滑経路を必要とするものもあります。ガンドリル、エジェクタードリル、BTAドリルなどがその役割を果たします。スピンドル貫通クーラントが切削片を排出するため、穴内での溶着を防ぎます。M60以上のねじタップ加工には、トルクリリースホルダーを用いたリジッドタップが用いられます。ステージドリリングはタップの寿命を延ばします。各パイロット穴が、より大きな工具の経路を確立します。

厳しい公差のための研削と仕上げ

許容誤差が10ミクロンを下回ると、カッターは研削盤に引き継がれます。ブリッジグラインダーは、ギフトボックスの絹のリボンのように部品上を移動します。CBNホイールは、負荷をかけることなく硬質窒化層を削り取ります。その後、オートコリメータまたはレーザー干渉計を用いて、表面の複数のポイントで平坦度チェックが行われます。

統合された製造手順

一部の工場では、サブアセンブリをボーリングミルのテーブル上で溶接し、同じクランプで加工しています。これにより、リフトの手間が省け、アライメントも迅速化されます。溶接後、カッターで熱による歪みを除去します。製造チームと加工チームが同じ座標系を共有することで、両者の連携はシームレスになります。

大型部品によく使われる材料

炭素鋼および合金鋼

低品質の炭素鋼（A36、1045）は、プレスフレームやクレーンブームなどに最適です。合金鋼（4140、4340）は、ねじり荷重を受けるシャフトの引張強度を高めます。

アルミニウムおよびアルミニウムリチウム合金

航空宇宙大手は、桁材に7050および7055鋼板を採用しています。アルミニウムとリチウムを組み合わせた鋼板は、軽量でありながら剛性を維持できるため、衛星デッキに最適です。

ステンレス鋼および耐熱鋼

17-4PHまたは二相ステンレス鋼から切り出された石油・ガスマニホールドは、塩水への腐食に耐えます。発電所の内部構造には、耐熱鋼（A286、インコロイ800）が使用されています。

チタンと超合金

チタン6-4は低密度と高い降伏強度を両立していますが、粘性があるため工具はすぐに鈍くなります。超合金（インコネル718、ハステロイX）は、700℃の排気流に耐えながら、スピンドル負荷を限界まで押し上げます。

複合材料および工業用プラスチック

大型部品はすべて金属ではありません。レーシングカーのモノコックに使用されるカーボンファイバーパネルは、ダイヤモンドコーティングされたカッターできれいに加工できます。バルクハンドリングシュート用のUHMW-PEライナーは耐摩耗性に優れ、ローラー上を低騒音で滑ります。

大規模な精度と許容範囲の管理

アルミニウムは1メートルあたり1℃あたり約23µm膨張します。10メートルのパネルでは、5℃の温度変化で穴の位置が紙の厚さ以上ずれてしまいます。工場では±1℃の温度制御システムを導入しています。それが不可能な場合は、機械が切断直前に基準点をプローブで測定し、オフセットをリアルタイムで更新します。

振動減衰と機械剛性

モーターのステップごとに、フレキシブルなフレーム上で移動距離が伸びます。ガントリーの柱は数トンの重量がありますが、それでも荷重を受けても曲がります。設計者はポリマーコンクリートをキャビティに流し込み、巨大な鋼鉄製のリブを使わずに鋳物を補強します。床面には防振パッドが設置され、コンクリートを伝わるフォークリフトの振動から機械を遮断します。

計測ツール

レーザートラッカーは、反射球に​​ビームを照射し、30mの範囲にわたって0.020mmの精度で部品の座標をマッピングします。ポータブルCMMアームはテーブルに固定され、ポケット内にも入り込んでリアルタイムで読み取ります。インプロセスプローブはパス間の形状をチェックするため、「切断、クレーン、測定、クレーン、再切断」という煩わしい作業は不要です。

大型CNC加工の産業応用

航空宇宙

主翼桁は空飛ぶクジラの背骨のように伸びる。一体型のフライス加工により、ファスナー列がなくなり、重量が軽減され、疲労亀裂も抑制される。300M鋼から機械加工されたランディングギアビームは、着陸時の衝撃を全て受け止める。横荷重によるガタツキを防ぐため、側壁は数ミリ以内の精度で平行を保つ必要がある。

エネルギー

配送用バンほどの大きさの蒸気タービンのケーシングには、圧力を閉じ込めるための平らな接合フランジが必要です。風力タービンのハブは50トンの重さがありますが、10rpmで回転しても振動を防ぐため、ブレードボルトの精度は0.05mm以内に収めなければなりません。

建設・鉱山機械

ロックトラックの車体用射出成形金型は、端から端まで12mあります。ブリッジミルで内側のスイープを成形し、プレス金型でパネルを座屈なく成形します。掘削機のフレームは厚板で作られており、ボーリングミルでピン穴を開けて、アームのピボット用の硬化ブッシングを固定します。

海洋およびオフショア

プロペラハブは、多くの場合ニッケル・アルミニウム・青銅でできており、冷間加工されたディンプルが多数付いた粗鋳物から作られます。CNC旋盤とフライス盤で一回の締め付けで仕上げられます。ROVスラスターの海中ハウジングには、鏡面仕上げのOリング溝が求められます。ここで少しでも滑りが生じると、数分で電子機器が浸水してしまいます。

防衛と宇宙

打ち上げロケットの隔壁は、ポケット、リブ、ドームフランジを一体化した特大の一体鍛造品です。精密な機械加工により、上昇中の極低温サイクルにも耐えることができます。陸上システムの装甲板は、移動式コラムミルを通過し、ボルト窓を歪ませることなく加工します。

大型CNC加工の利点

シングルセットアップの精度と再現性

巨大な機械がワーク全体を一度でクランプします。この一度のクランプにより、治具間の可動部品によって発生するスタックアップ誤差が低減されます。

統合による部品数の削減

設計者は、以前は別々だったリブ、スキン、ウェブを1つのビレットに統合します。溶接箇所が減ることで、組立時間が短縮され、検査書類も削減されます。

手動方式よりも迅速な処理

大型CNCが登場する前は、水力タービンのランナーを仕上げるには、テンプレートのトレースと手作業による研磨で数ヶ月を要していました。今では、プログラマーがモデルを読み込み、切削片のシミュレーションを行うだけで、同じ週に荒加工を開始できます。

一貫した表面仕上げと寸法安定性

デジタル制御により、ミクロン単位の精度でツールパスを繰り返します。オペレーターが交代しても、最初の部品から50番目の部品まで表面粗さは仕様範囲内に保たれます。

コスト要因と見積ガイドライン

材料の価格と入手可能性

チタンの価格は航空宇宙産業の需要サイクルに合わせて急騰する。厚さ150mmを超えるアルミニウム板は、製材所への直接発注が必要になる場合がある。サプライヤーは重量単位で見積もりを提示するが、トラック積載量を超えると輸送費が膨らむ。

機械の稼働時間とスピンドル時間

工場では、内蔵カウンターを使って実際の主軸稼働時間（分）を追跡しています。5mmの深さでの荒加工と0.5mmの仕上げ加工ではコストが異なります。時間単価は、減価償却費、オペレーターの人件費、メンテナンス費用を補填するために上昇します。

工具の摩耗と交換スケジュール

インコネルでは、超硬インサートの寿命は6061アルミニウムの半分です。新しい刃先を予算に組み込むことで、ライン停止による予期せぬ事態を回避できます。一部の工場では、インサートのIDを記録し、摩耗データをシフトや作業と関連付ける自動販売機を導入しています。

検査、認証、配送費用

大型部品は、ASME Y14.5またはISO 2768に準拠した第三者による検証が必要となることがよくあります。ポータブルCMMのレンタル費用と検査員の出張費は請求書に加算されます。完成モジュールの高さが4.2mを超える場合は、特殊ローボーイトレーラー、ルート調査、警察の護衛費用も請求書に加算されます。

大手CNC加工パートナーの選び方

能力チェックリスト

作業範囲の長さ、幅、高さ、主軸出力、テーブル最大荷重、稼働軸数を確認してください。いずれか1つでも不足すると、プログラムが中断されます。

業界認証と品質システム

ISO 9001はプロセス管理のベースラインを示し、AS9101は航空宇宙産業の厳格さを示唆しています。石油・ガス業界ではAPI Q1またはQ2がまもなく重要になります。これらがなければ、監査人は文書の証跡に疑問を抱くでしょう。

類似プロジェクトの実績とポートフォリオ

完成部品の写真は、パンフレット以上の情報を提供します。表面仕上げデータ、初回検査報告書、お客様の声などをご覧ください。

リードタイム、スケーラビリティ、アフターサービスサポート

機械がフル稼働に近い場合、納期は変動します。追加のスピンドル稼働時間、週末シフト、クイックチェンジ治具などが需要の急増を緩和します。また、販売後の修正作業（座ぐりや追加穴あけ）にも柔軟なスケジュールが必要です。

結論

大型CNC加工は、市バスほどの重量の部品に実験室レベルの精度をもたらします。ガントリーフライス盤、HBM（ヘッドベースマシン）、ロングベッド旋盤にレーザートラッカーと空調設備を組み合わせれば、この作業はほぼ日常的なものになります。材料の挙動、振動、温度ドリフトは、エンジニアリングチームにとって依然として試練の種です。そのため、賢明なバイヤーは、購入前にショップの規模、認証、そして実績を慎重に検討します。

現在の生産ラインを誠実に監査すると、多くの場合、単一の高強度スピンドルで、より小型で強度の高い部品に縮小できるアセンブリが明らかになります。それが実現すれば、リードタイムが短縮され、品質が向上し、深夜の駆け込みも減ってプロジェクトが進捗します。大型機械加工が次回の製造工程の効率化につながるかどうかを確認するには、図面を収集し、公差のボトルネックをリストアップし、実績のある大型機械加工パートナーとの話し合いを始めましょう。
