旋盤の主要部品

その 旋盤機 複雑な構成として現れる ノブ、ハンドル、 可動部品 初めて旋盤に触れる時、誰もがその魅力に気づくでしょう。旋盤の各部品の機能を理解すると、すべてが理解できるようになります。旋盤は複数の部品が同期して動作し、金属や木材を精密に加工します。

この記事では、旋盤機械の重要なコンポーネントとその動作メカニズムについて説明し、日常の機械加工作業における重要性を示します。

旋盤とは？

旋盤は工作物を回転させる工具として機能し、切削工具は工作物を成形します。この機械は、切削に加え、穴あけ、旋削、面取りなどの加工に必要な動力を伝達します。 金属、木材、プラスチック切削工具は、部品が工具の周りを回転する間、静止したままです。回転により、機械は均一な成形加工を行うことができます。工場や修理工場などの大規模な産業では、旋盤が標準設備として使用されています。

丸い形、例えば ロッド、ボルト、シャフト 生産にはこのような工具が必要です。この機械は、正確なねじ切りと精密な穴あけを可能にします。どのような作業であっても、旋盤は回転によって必要なすべての作業を実行するというシンプルな原理に従います。

旋盤機械部品を理解することがなぜ重要なのか?

旋盤のすべてのコンポーネントは、それぞれ特定の操作機能を果たします。機械コンポーネントに関する深い知識があれば、ユーザーは作業からより良い結果を得ることができます。各部品に関する知識があれば、迅速なセットアッププロセスと、高額なエラーの排除が可能になります。機械部品の動きを理解することで、ユーザーは切削作業を完全に制御できます。機械は稼働中に優れた安全保護を提供します。問題が発生した場合でも、より迅速に解決できます。すべてのコンポーネントに関する知識があれば、より高い表面品質基準と、より厳密な製造仕様を実現できます。機械の各部品を理解することで、より熟練した機械工へと成長することができます。

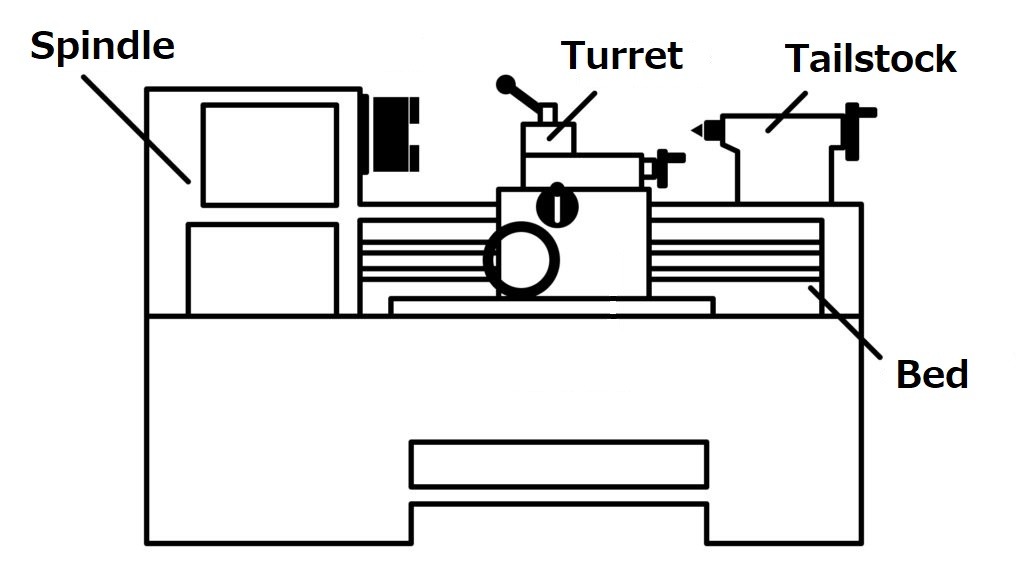

旋盤のコア構造

強力な機械は常に基本的なフレームワークから生まれます。旋盤も例外ではありません。旋盤は、主要部品が安定し、適切に調整されているときに最高の性能を発揮します。あらゆる旋盤のバックボーンには、3つの重要な構造部品が含まれており、分析のためにこれらのセクションに分割されています。

ベッド – 旋盤の基礎

ベッドは旋盤の土台であり、あらゆるものを支えます。機械の主要な支持部として機能します。ベッドは旋盤のフレーム全体に平らに広がり、鋳鉄または鋼材で作られています。なぜでしょうか？強い圧力がかかっても、ベッドは変形することなく、しっかりとした状態を保つ必要があるからです。曲がったり、ねじれたりしません。ベッドは、あらゆる重量のある材料を扱い、正確なラインを維持するための重要な土台として機能します。

ベッドは動きをガイドする役割も担います。ベッド表面には精密機械加工されたウェイが設けられており、他の部品間のスムーズな動きを制御するためのトラックとして機能します。キャリッジテールストックは、オプションのヘッドストックと一列に並び、ガイドウェイに沿って移動します。ベッドの精密なアライメントにより、金属の切断は真直度を維持します。ベッドの位置が少しでもずれると、ワーク全体の精度が低下します。ベッドは単なるサポート以上の機能を持ち、目に見えないサポートによってあらゆる精密切断を可能にします。

ヘッドストック – 回転が始まる場所

旋盤は主軸台から発生する原理に基づいて動作します。ベッド端にある主軸は、この固定具によって支持され、回転する主軸機構もこの固定具によって駆動されます。ギア、ベルト、そして場合によってはモーターも主軸台内で作動します。これらの部品が協調して動作することで、強力な回転力が得られます。

ほとんどの作業者は、この取り付け部にあるチャックまたはフェースプレートを介してワークピースを取り付けます。ワークピースがシステム内にしっかりと固定されると、スピンドルが作動して回転します。こうして切削が開始されます。機械の速度は主軸台の操作部で調整できるため、ユーザーは様々な材料や工具で作業できます。

主軸台の強度により機械の振動が低減され、よりきれいな切断と優れた仕上げ品質が得られます。そのため、主軸台は頑丈に作られています。この部品は、ワークピースの理想的な回転を維持するために、切削圧力に耐える必要があります。

テールストック – もう一方の端を支える

テールストックはベッド構造の最端に位置します。補助機能は不可欠ですが、目立った華やかさはありません。工具の位置はワークの長さに応じて調整し、しっかりと固定します。

テールストックには、設定位置から伸縮するスピンドル（クイルとも呼ばれる）が内蔵されています。この位置にセンターを取り付ければ、長い部品を支えることができます。この工具のおかげで、回転中の部品はたわんだりぐらついたりすることなく安定します。長く細いシャフトには適切な支持が必要であり、これは加工工程において不可欠となります。

テールストックは、基本的にサポート機能に加え、その他の重要な機能も備えています。この装置では、ドリルチャックまたはボーリングツールを装着して加工を行うことができます。この機能により、ワークピースの中央部に正確にまっすぐな穴を開けることができます。テールストックをヘッドストックと位置合わせすることで、中心が揃った美しい仕上がりが得られます。

旋盤の工具ハンドリング部品

工具ハンドリングシステムは切削性能の中核を成します。これらのコンポーネントは、切削工具の動き、その支持システム、そして回転するワークピースに形状を形成する能力と連携して機能します。

キャリッジ – ツールの移動と保持

工具の搬送システムとして、キャリッジが必要です。ホルダーは切削工具をベッドに沿って移動させながら保持します。工具は回転するワークピースと同一平面に沿って移動します。この工程を通して、加工面全体が真っ直ぐで均一な状態を保ちます。

ベッドには、ある位置から別の位置へとスムーズに移動するためのガイドウェイが備えられています。この装置には、手動ハンドホイールまたは機械システムによる駆動の2つの移動制御オプションがあります。クロススライドと複合レストはどちらもキャリッジ内に配置されています。プラットフォームは、その上で行われるすべての切削加工の主要な支持台として機能します。工具は、工作機械内での移動ベクトルとしてキャリッジを必要とします。

クロススライド – 正確な左右の動き

クロススライドはベッド上の位置から工具を左右方向に動かすことができます。追加の制御機能はキャリッジ上部にあります。この機能は、サイドパーツの形状や直径成形の加工時に使用します。

スライス加工の深さは高精度に調整可能です。ハンドホイールを1回転させると、工具はわずかな距離しか移動しません。これらの操作を組み合わせることで、正確な寸法と精密な仕上がり品質の両方を実現します。正確なカットを実現するために、クロススライドが解決策を提供します。

複合レスト - 角度付き作業用

複合レストを使用すると、角度をつけた作業が可能になります。複合レストはクロススライドに取り付けられ、角度調整が可能です。デバイスを特定の角度で固定することで、正確なテーパーカットが可能です。

ねじ切りが必要ですか？複合レストを使えば、円錐形や斜面形を作ることができます。まさにそのためのツールです。複合レストは手の動きで動くので、手動で操作できます。この装置は、単純な前後運動では対応できない場合に、斜めのカットを作成するのに最適です。

ワークピース保持機構

何かを切る前の最初のステップは、材料をしっかりと掴むことです。材料は旋盤の中央に保持パーツを通してしっかりと固定され、回転します。

チャック – 材料をしっかりと掴む

ほとんどの被削材はチャック内に収まります。主軸台に付属するスピンドルにこのアタッチメントが取り付けられます。回転すると、被削材はチャック内に保持されます。この用途では、3爪チャックが最もよく使用されます。このチャックは丸い被削材を自動的にセンタリングします。4爪チャックでは、角材や異形材をしっかりと保持するために、手動で調整が必要になります。

チャックをしっかりと握ることで、安全な材料切断作業が可能になります。作業中にワークが動き出すと、切断精度が低下します。そのため、作業前に必ずチャックのグリップを再度確認してください。

フェイスプレート – 不規則な形状の取り扱い

部品によってはチャック内に収まらない場合があります。フェースプレートはこの問題の解決策となります。フェースプレートは、スピンドルとの接合部を広く平らにし、取り付けを容易にします。ボルトまたはクランプツールを用いて、部品をフェースプレートに直接取り付けます。

フェースプレートは、通常のチャックの能力を超える不規則な形状の部品を切断するための理想的なソリューションです。フェースプレートを使用することで、他の工具よりも優れたクランプオプションのカスタマイズが可能になります。フェースプレートに取り付けるものは、安定した平衡状態を維持する必要があります。部品に凹凸があると、回転運動が妨げられます。

センター – 長いワークピースのサポート

長いワークピースは、スピンドルサポートが扱える自然長を超えるため、更なる安定性が求められます。このサポートを提供するために、マシンセンターが存在します。ワークピースサポートは、主軸台と心押台にそれぞれ配置することができ、両端に設置できます。ワークピースは、センターが配置する2点の間に固定されます。

このサポートシステムは、長いシャフトを曲げと振動の両方から保護します。この方法で工具を配置すると、部品の動きや曲げを引き起こすことなく切削作業を実行できます。この方法は、大型または薄型の部品を扱うための効率的なソリューションです。

旋盤の動力・動作システム

旋盤のパワーは、その動作システムの機能に完全に依存します。機械部品が一体となって、製造工程における回転運動と正確な工具位置を生み出します。切削加工の背後にあるパワーを検証する必要があります。

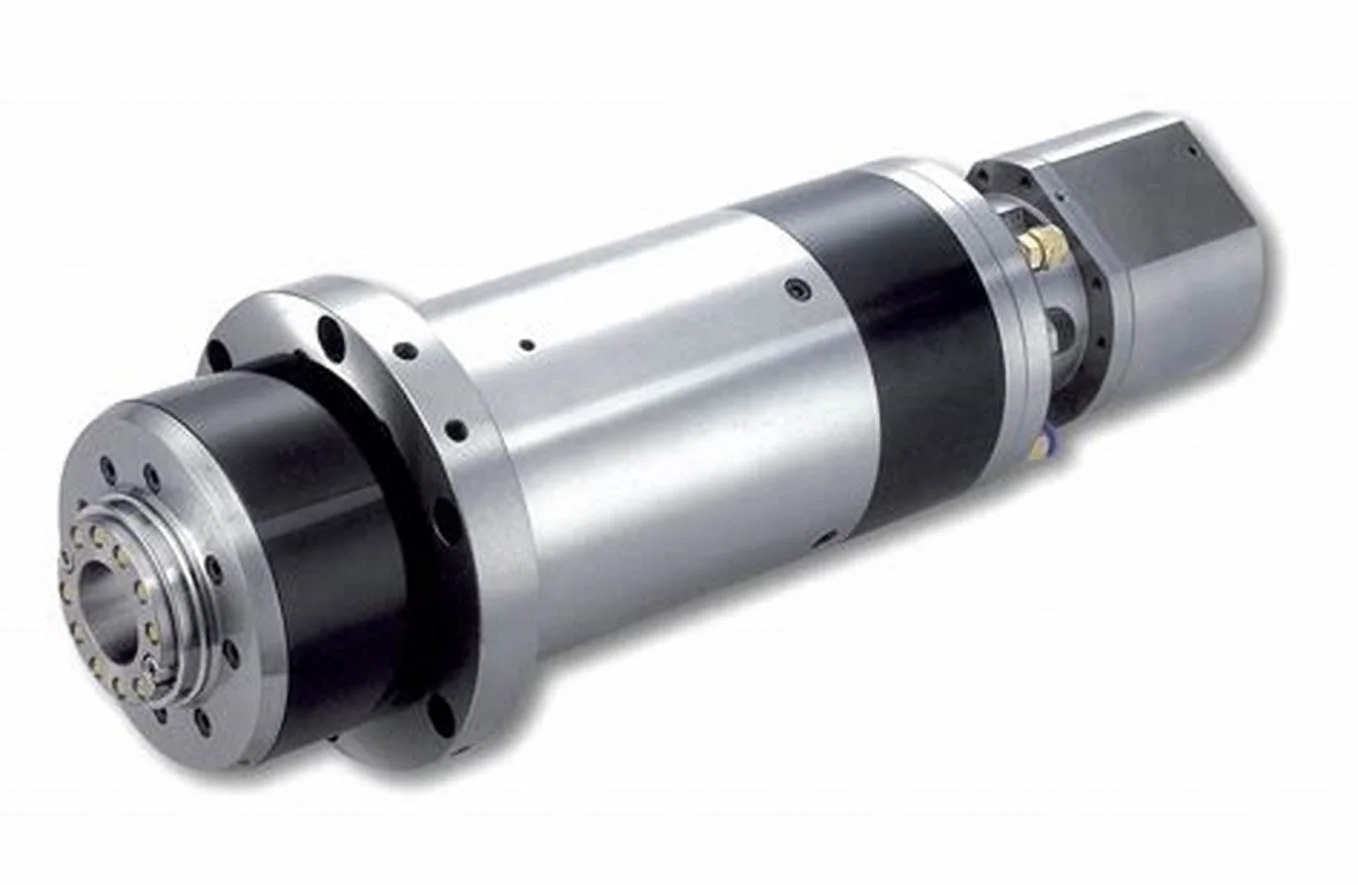

スピンドル – 切削の背後にある回転力

ワークピースはスピンドル機構によって回転します。この構造は主軸台内に設置され、チャックまたはフェースプレートと連結されます。動作開始後は、選択した調整設定に基づいて回転します。

スピンドルには機械的ストレスに耐える強度が組み込まれています。システムは高速運転時でも安定して動作し、高精度な切断結果を生み出します。

これがなければ、何も動きません。旋削加工に必要な基本的な動きが、あらゆる旋削加工の原動力となります。振動のないスピンドルは、正確で滑らかな切削を実現します。

ギアボックス – 速度とトルクの調整

スピンドルの速度制御は、ギアボックス制御機構によって行います。この機構には、目的の切削作業に合わせて速度性能を調整する要素が含まれています。扱いにくい材料を扱う場合は、より高いトルクが必要です。低速を選択してください。柔らかい材料を加工する場合は、より高速なローター速度を選択してください。高速に設定してください。

工具の種類とワークの材質に合わせてギアボックスの設定を調整してください。車のギアのようなものです。スムーズな切削は、速度と力の適切な組み合わせにかかっています。ギアボックスにより、機械は素早くジョブに適応できます。

リードスクリューとフィードロッド – ツールの動きを制御する

この2つの部品は、切削工具をワークピース上で移動させる方向に指示します。ねじ切り加工はリードスクリューの機能に依存します。リードスクリューは、キャリッジをスピンドルに対して同期動作させることで、正確で均一なねじ山を形成します。

フィードロッドは、標準的な工具挿入を維持するシステムとして機能します。ギアボックスの機能により、キャリッジとクロススライドの両方が駆動され、直線的で均一な切断を実現します。これらはギアとカップリングを介して動作します。機構を作動させると、工具はワーク上を滑らかに移動します。この方法を使用することで、自動化された力によって正確な切断を実現できます。

旋盤の制御と調整機能

すべての旋盤には、動作を調整するためのガイド機構が必要です。生産ツールを使用すると、オペレーターは各切削工程の速度とパス、そして切削範囲を手動で制御できます。

エプロン – 魅力的なフィードと動き

キャリッジの最前部にはエプロンが配置されています。旋盤の前部には工具移動制御システムが配置されています。エプロンを操作することで、リードスクリューまたはフィードロッドを駆動できます。このシステムは、両方のレバーとクラッチ部品で構成されています。

ほとんどの動作制御はこの時点で行われます。工具送りを開始する必要がある場合は、このプロセスを開始する必要があります。エプロンを使用してください。瞬時に停止したいですか？エプロンでも可能です。この機械的機能により、発電システムを介して工具の動きが可能になります。

フィードセレクター – ツールの移動方法を選択する

フィードセレクターは、工具の移動方向を決定するデバイス選択制御として機能します。ベッド軸方向の移動（縦送り）とベッド横方向の移動（横送り）を選択できます。この小型デバイスは、システムに大きな操作効果をもたらします。

ジョブのメンテナンスには、異なる送り方向を定期的に変更する必要があります。このツールは、機械の送り方向を瞬時に簡単に変更できる制御を提供します。このシステムは、ねじ切り加工、穴あけ加工、切削加工に必須です。

ハンドホイール - 手動軸制御

旋盤はハンドホイールを介して手動で操作できます。手の動きでハンドホイールを操作し、キャリッジ、クロススライド、複合レストの動きを制御します。旋盤には、個々の操作方向を制御するための独立したホイールが搭載されています。

微調整に最適です。ハンドホイールを使えば、カットの位置決めや細部の仕上げの際に、正確な位置決めを簡単に行うことができます。機械の機械的な動きと手の動きが直接連動します。

旋盤機械のコンポーネントとその重要な機能のまとめ

結論

旋盤は、金属、木材、プラスチックなどの材料を切削加工によって回転させる成形機として機能します。この機械は、ロッドやシャフトなどの円形部品を製造する作業場や工場で使用されています。多くの重要な相互連結部品が単一のシステムとして動作し、機械の動作を完了します。機械の基本機能は、このシステム全体をサポートすることです。主軸台は、ワークピースを回転させる主軸を支持し、心押台は反対側の位置を維持します。すべての切削工具のガイドは、クロススライドとキャリッジ、そして複合レストによって行われます。チャック、フェースプレート、またはセンターを使用することで、切削中はすべての材料が静止したままになります。機械内のすべての動力および移動機能は、工具の方向と速度を制御するギアボックス、リードスクリュー、および送りロッドによって制御されます。旋盤の工程制御機能には、ハンドホイール、エプロン、送りセレクターなどがあります。これらの部品を完全に理解することで、ユーザーは旋盤を安全に操作し、正確な切削と高品質の出力を実現できます。
