CNCマシンのトラブルシューティング：完全なステップバイステップガイド

導入

重要な機械が1台故障すると、なぜハイテク工場は操業を停止してしまうのでしょうか？スピンドルのダウンタイムは1分ごとに利益を圧迫し、納期にも影響を及ぼします。3軸フライス盤やターニングセンターは、所有して1時間使用するだけでも数百ドルかかる場合があります。

ダウンタイムが長引くと、コストがかさみます。しかし、良い面としては、ほとんどの障害には予測可能なパターンがあるということです。これらのパターンを学習し、一貫した対応を行えば、数日ではなく数時間で生産を再開できます。

このガイドは、CNCマシンのトラブルシューティングの完全なマップを提供します。原因を特定し、欠陥を修復し、問題の再発を防ぐことができます。 CNC 立形マシニングセンター Yangsen の製品は、長期にわたる生産工程でも厳しい公差を維持します。

CNCマシンの基礎

主要な機械部品

マシニングセンターは、鋳鉄製または鋼製の重厚なベース上に設置されます。このベースは振動を減衰する構造で、ガイドウェイを支えており、テーブルはX、Y、Z方向に移動できます。各軸のモーターにはボールねじが取り付けられており、テーブルまたはヘッドは回転運動から直線運動へと変化します。スライドは、リニアガイドまたはボックスウェイによって直線上に保持されます。

機械の中心は主軸です。主軸は工具を掴み、高速で回転し、剛性を維持する必要があります。一般的な主軸は、セラミック製または鋼製のベアリングで、グリースが充填されているか、オイルと空気の混合ガスが供給されます。ATC（ツールチェンジャー）は、オペレーターの介入なしに工具を交換します。フライス盤では、カルーセル式またはチェーン式が用いられます。旋盤では、一般的にタレット式が用いられます。

体系的なトラブルシューティングワークフローの構築

安全第一

電源を遮断してください。メインブレーカーをオフにし、鍵をかけてください。配管内の空気を抜いてください。他の人が機械を始動しないように警告する札を掲示してください。制御装置の非常停止機能だけに頼らないでください。Yangsen's 横型マシニングセンター 1 回のセットアップで複数の面をカットしてもサイズは維持されます。

明確な基準を設定する

● 見て、聞いてください。緩んだ配線、焦げたような臭い、冷却水の滴り、塗装の剥がれなどは、多くの場合、トラブル箇所を示しています。

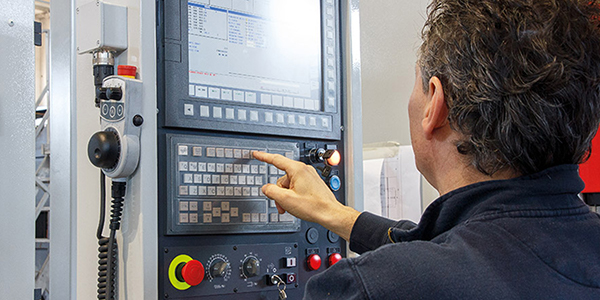

● 制御装置の診断ページを確認してください。電圧、軸負荷、スピンドル負荷、油圧、空気圧を記録します。

● 発生中のアラームと過去のアラームをすべて記録します。多くのコントロールは過去100件のアラームを保存しているので、スクロールしてパターンを見つけてください。

根本原因分析を使用する

正式な手法は推測に勝ります。5つのなぜ分析は効果的です。

1. なぜ 軸は停止しましたか？サーボドライブのアラームが作動したためです。

2. なぜ 警報が鳴ったのは？電流が急上昇したからです。

3. なぜ 電流が急上昇したのですか？スライドが詰まったからです。

4. なぜ 詰まった？チップがカバーの中に詰まってる。

5. なぜ チップスはパックされましたか？カバーが破れていて交換されていなかったからです。

すべてを文書化する

日付、症状、根本原因、使用部品、作業時間を記録してください。簡単なログがあれば、次の技術者が同じ問題をより早く解決するのに役立ちます。また、設計上の欠陥やトレーニングの必要性を示唆するパターンも明らかになります。

クイックリファレンストラブルシューティング表

電源関連の問題と解決策

電圧の不安定さやブレーカーの落ち

CNC制御には±5%以内の安定した電圧が必要です。各レグの電圧を読み取るには、真の実効値マルチメーターを使用してください。レグの1つが垂下すると、駆動装置がリセットしたり、制御がロックしたりする可能性があります。プラントの給電系統を確認し、メインボックスの端子が緩んでいないか確認してください。摩耗したブレーカーを交換し、商用電源が頻繁に変動する場合は電圧安定装置の導入を検討してください。

ケーブル、コネクタ、または接地の不具合

電源ケーブルの絶縁被覆にひび割れがないか点検してください。端子の下に熱による跡があれば、接続が緩んでいる可能性があります。メーカーが指定するトルク値で締め付けてください。アースが欠落していると、ノイズが制御装置に流れ込み、偶発的な障害の追跡が困難になります。機械フレームからプラントアースまでの抵抗を測定してください。1Ω未満である必要があります。

緊急停止および過負荷回路

非常停止回路が解除されない場合は、各スイッチとリレーをメーターでトレースしてください。ドアスイッチ内に水や冷却剤が入ると、接点がショートする可能性があります。安価なプラスチック製の非常停止ボタンが固着している場合は交換してください。古い機械ではリレーコイルが故障している可能性がありますので、良品と交換してください。

予防のヒント

● すべての位相のサージ サプレッサーがドライブを落雷から保護します。

● 小型の無停電電源装置により、電源喪失時に軸を待機させるのに十分な時間、制御が維持されます。

● 夜勤の技術者が迅速に対応できるよう、すべてのブレーカーとヒューズにラベルを付けます。

機械的な問題と是正措置

過度の振動や騒音

ポケットサイズの振動計をスピンドルハウジングに取り付けます。測定値をメーカーの仕様と比較します。高い振動の原因として、次のようなことが考えられます。

● 不均衡： ツールホルダーが高回転に対してバランスが取れていません。

● 緩いベルト： 摩耗したり緩んだりしたベルトはプーリーにぶつかります。

● ベアリングの摩耗: 穴の開いたボールやレースがうなり音を生み出します。

バランス調整ホルダーを使用し、クーラントノズルから切削片を取り除いてアンバランスを修正してください。ベルトを締め付けるか交換してください。ベアリングのノイズが大きい場合は、振れによって部品が損傷する前に、スピンドルを取り外して交換してください。大型部品を重切削する必要がある場合は、 ガントリー加工センター スペック通りの硬さと到達範囲を実現します。

軸のずれとバックラッシュ

テストインジケータをスピンドルノーズに当てて、トラム（回転方向）を確認します。測定値が0.0008インチ（約0.20cm）以上変化した場合は、ヘッドにシムを入れます。バックラッシュを確認するには、コマンドで軸を動かし、テーブル上のダイヤルインジケータを確認します。動作が遅れて開始したり、早く停止したりする場合は、バックラッシュが大きい可能性があります。小型機械ではボールナットのプリロードを調整し、大型機械では制御にピッチエラー補正機能を追加してください。

スピンドル過熱

スピンドルノーズに触れてみてください。熱く感じることはなく、温かく感じるはずです。室温より30°F（約10℃）以上上昇した場合は警告です。冷却流量、ベルトの張力、工具の負荷を確認してください。グリース封入ベアリングでは、グリースが多すぎると発熱の原因となることもあります。良好な冷却流量にもかかわらず温度が上昇する場合は、ベアリングの交換をご検討ください。

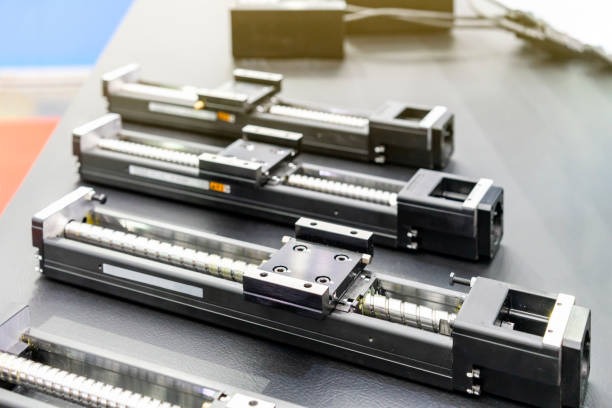

ボールねじとウェイの潤滑

ボールねじには薄い油膜が必要です。潤滑ラインが詰まると、ねじが空になり、摩耗が早まります。ラインを取り外し、きれいな溶剤で洗浄後、新しい油でパージしてください。切り粉の侵入を防ぐため、ワイパーは6ヶ月ごとに交換してください。

工具と切削の問題

工具の摩耗、欠け、破損

10倍のルーペを使用してください。通常の側面摩耗は、刃先に光沢のある凹凸として現れます。チッピングとは、刃先が小さな破片に折れることです。破損とは、完全に折れてしまうことです。原因には以下が含まれます。

● 超硬グレードに対して速度が速すぎます。

● 送りが軽すぎると、ツールは切断するのではなく擦ってしまいます。

● エッジに衝撃を与える中断されたカット。

チッピングが繰り返し発生する場合は、スピンドル速度を10%遅くし、送りを5%上げ、より硬い材種を使用してください。必ずクーラントで切り屑を押し出してください。

表面仕上げが悪い

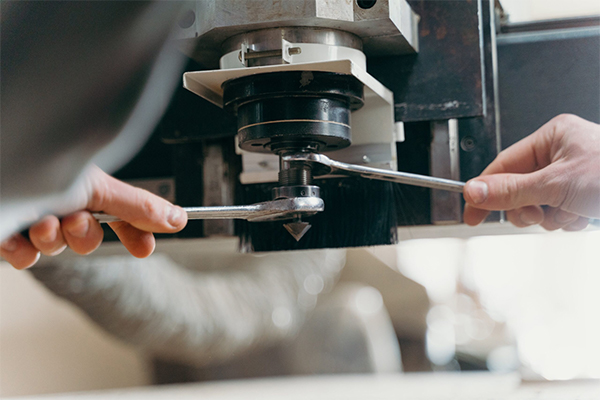

振れは金属に亀裂を引き起こします。ラジアル振れを1/10単位のインジケータで測定してください。0.0002インチを超える場合は、テーパ部分を清掃するか、プルスタッドを交換するか、ホルダーを廃棄してください。それでも仕上げ面が鈍い場合は、仕上げ工具に均一な切削片負荷がかかるように、2回目の荒加工パスを追加してください。

送りと速度が正しくない

サイクルスタートを押す前に、切削面面積（SFM）と切削片負荷を計算してください。6061アルミニウムの1/2インチエンドミルでは、通常、800SFMと刃あたり0.004インチの切削速度が適しています。溝加工の場合は、送りを半分に減らしてください。送り速度表やオンライン計算機を使用し、推測は避けてください。

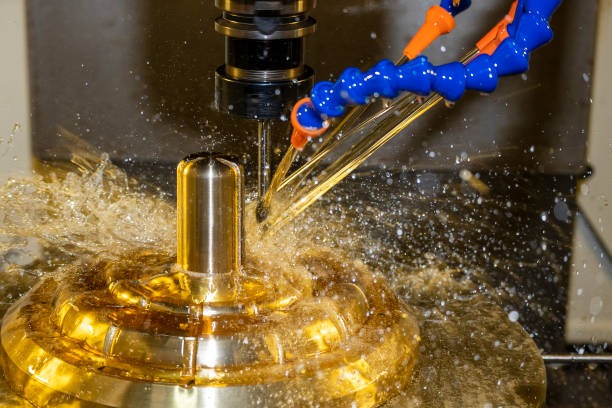

チップ排出

糸を引く切粉は工具に絡みつき、熱を保持し、壁を傷つけます。直径の3倍以上の深さのドリルでは、ペックサイクルをプログラムしてください。工具貫通クーラントまたはエアブラストを追加してください。クーラントタンクのフィルターは週に1回清掃してください。多くの工場では、この簡単な作業を省略しています。

プログラミングと制御エラー

Gコードのタイプミスと構文ミス

X0.1 の小数点が抜けていると、X1.0 になってしまい、動作がおかしくなります。CAM パッケージのコードは必ずバックプロットしてください。そして、最初の部品をシングルブロックでストックの上まで移動させ、ラピッドオーバーライドを 5% に設定して実行してください。すべての行に注意してください。

ポストプロセッサとCAM出力

各制御機器には、その構文に一致するポストが必要です。Fanucのポストは機械が理解できるコードを送信するかもしれませんが、SiemensやMazakの制御装置はそれを誤読する可能性があります。ポストライブラリは常に最新の状態に保ってください。CAMのメジャーアップデートのたびに検証してください。

座標オフセット

可能であれば、プローブを使ってワークオフセットを設定してください。手動のエッジファインダーも使えますが、ミスが発生することがあります。ホーミング後、各軸をジョグでリミットまで動かし、スムーズに停止することを確認してください。もし強く当たったら、ホームポジションの調整が必要です。一部のコントロールでは、簡単なメニューでグリッドシフトを再設定できます。

バックアップ手順

パラメータ、マクロ変数、プログラムを毎週USBメモリにバックアップしましょう。2つ目のコピーはオフサイトに保管しておきましょう。メモリが壊れてしまった場合、5分余分に作業した甲斐があったと感じるでしょう。

サーボおよびモーション制御の障害

サーボドライブアラーム

サーボアラームは、多くの場合、過電流または過電圧を意味します。ドライブのLEDコードを確認してください。ほとんどのメーカーでは、ドライブのカバーに意味が印刷されています。電流が高い場合は、軸の詰まりやモーターケーブルのショートがないか確認してください。電圧が高い場合は、回生抵抗が断線している可能性があります。

エンコーダフィードバック損失

エンコーダはシールドケーブルを介して位置情報を送信します。シールドが緩んでいるとアンテナのように機能します。モーター電源とエンコーダラインは別々の配管に配線してください。オイルに浸かったコネクタは交換してください。冷却水が流れている時のみエラーが発生する場合は、ケーブル端のウィッキング（吸い上げ）を確認してください。

軸追従エラー

制御装置は目標パスを送信します。軸の遅延が誤差制限を超えると、ドライブに障害が発生します。原因としては、ウェイの乾燥、カップリングの摩耗、サーボゲインの低下などが挙げられます。ウェイ面にグリースを塗布し、カップリングを締め付けた後、制御装置に自動調整ルーチンがある場合は実行してください。

チューニングとキャリブレーション

モーターまたはドライブを変更した後は、ステップテストを実施してください。位置プロットを確認してください。良好な調整は、コマンドに素早く到達し、バウンドすることなく停止し、平坦な状態を維持します。比例ゲインを少しずつ増加させ、わずかなオーバーシュートが現れたら元に戻します。積分ゲインを追加して定常誤差を除去します。最終的な値を記録します。

空気圧および油圧のトラブル

低圧と漏れ

ドローバーが半分しか握れない場合は、空気圧が低いことが原因であることが多いです。レギュレーターの圧力を確認してください。スピンドルの仕様書に記載されている圧力（通常は85～90psi）と一致している必要があります。錆や水滴が付着しているフィルターは交換してください。湿度の高い地域ではエアドライヤーを使用してください。 CNCドリルマシン短いサイクルとクリーンなチップ用に構築されています。

アクチュエータラグ

油圧クランプは設定圧力に達するまでに時間がかかります。パレットチェンジャーがスイングの途中で停止した場合は、スローベントバルブを確認してください。オイルが白濁している場合は、水が混入しています。オイルを交換し、ブリーザーを修理してください。

フィルターとレギュレーターのケア

エアフィルターは1,000切削時間ごとに交換してください。交換箇所はボディにペイントペンで印を付けてください。レギュレーターのクリープ（クリープ）がないか確認してください。流量が停止した際に出口圧力が上昇する場合は、シート漏れが発生しています。下流のシールが損傷する前に、レギュレーターを交換してください。

環境要因とオペレータ要因

温度と湿度

ほとんどの制御装置は、電子機器の寿命を95°F（約33℃）と評価しています。これを超えると、コンデンサの寿命は短くなります。作業場が高温になることが多い場合は、小型のキャビネットエアコンを設置してください。寒い作業場では、機械が温まると結露が発生します。シャットダウン後もスピンドルファンを回して、水分を乾燥させてください。

外部振動

鍛造ハンマー、パンチプレス、あるいは人通りの多い通路でさえ、高精度の製粉所を揺らす可能性があります。床地震計で振動を確認してください。メーカーの基準値を超える場合は、別途パッドを敷くか、ゴム製の防振装置を追加してください。

オペレーターのスキルとトレーニング

衝突ログを見ると、新入社員が最初の衝突を引き起こすのは90日以内であることが分かります。研修生が熟練オペレーターのオフセット書き込みや工具の装着を観察する「シャドーデー」を設けましょう。四半期ごとにスキル再確認研修を実施しましょう。自信のあるオペレーターは小さな問題を早期に発見します。 彫刻機およびフライス盤 細かい作業と強力な金属除去力を 1 つのユニットに組み合わせます。

予知保全ツール

振動解析

スピンドル、ベアリング、モーターに加速度計を取り付け、トレンドデータを取得します。全体的な速度の上昇やベアリング通過周波数の急上昇は、数か月前に警告を発します。事後対応ではなく、修理計画を立てましょう。

熱画像

手持ち式赤外線カメラで、モーター、ブレーカー、ベアリングのホットスポットをマークします。月に一度画像を撮影してください。2平方インチを超えるホットスポットが新たに見つかった場合は、直ちに対策を講じてください。

オイルと冷却液の分析

スピンドルオイルのサンプルを研究所に送ってください。鉄分が多い場合は摩耗が見られます。水分含有量は500ppm未満に抑えてください。冷却水の場合は、メーカーが指定する濃度（通常は6～10%）を維持してください。pH値を追跡してください。pH値が低いと錆が発生し、pH値が高いと皮膚に悪影響を及ぼします。

機械監視ソフトウェア

最新の制御装置はイーサネット経由でデータをストリーミングします。ダッシュボードソフトウェアは稼働時間、供給速度、アラームを記録します。繰り返し発生する障害をハイライト表示することで、より価値の高い修正に集中できます。一部のシステムでは、テキストアラートを送信することで、夜勤の担当者が迅速に対応できます。

ダウンタイムを削減するための予防戦略

日次、週次、月次チェックリスト

● 毎日： 窓を拭き、切りくずを取り除き、オイルレベルを確認し、エアラインから水を排出します。

● 毎週: 冷却液タンクのフィルターを清掃し、スピンドルファンをテストし、ウェイワイパーを検査します。

● 月次: 振動データを抽出し、プログラムをバックアップし、軸の直角を花崗岩の定規で検証します。

機械の近くにチェックリストを掲示します。各行に署名と日付を記入します。管理者はログをスキャンして、不足している箇所を確認できます。

スペアパーツ管理

駆動ベルト、ヒューズ、リミットスイッチ、予備ファン、サーボアンプ1台を保管します。必要に応じて、各部品に機械型式とパラメータセットをラベルで記載してください。先入先出方式を採用することで、棚内での部品の経年劣化を防ぎます。

継続的な改善文化

失敗するたびに、メンバーを集めて3つの質問をしましょう。

1. 何が失敗したのですか?

2. なぜ失敗したのでしょうか?

3. 繰り返しを止めるにはどうすればいいでしょうか?

標準ワークシートを更新します。変更内容についてスタッフに指導し、改訂日を記録します。

結論

CNCマシンは、精密なメカニズム、スマートなソフトウェア、そして精密な電子機器を融合しています。それぞれの要素が故障する可能性はありますが、熟練した目には明確な手がかりを残します。安全に作業を行い、事実を収集し、根本原因を突き止め、修正し、そしてそこから得られた教訓を記録します。基本的なハウスキーピングと最新の予測ツールを組み合わせれば、衝突事故を稀な事象へと変えることができます。
