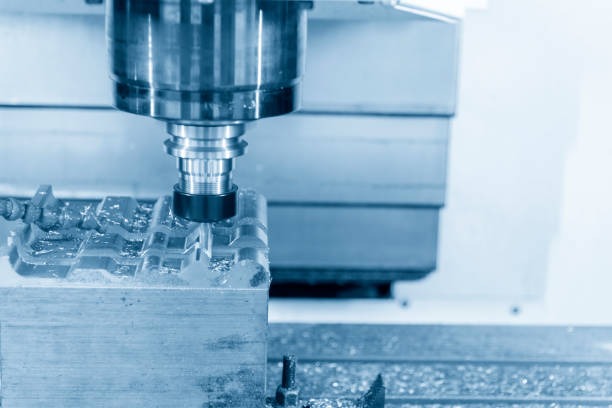

コンピュータ数値制御（CNC）加工は、エレクトロニクス業界における精密部品や最終製品の製造に不可欠な製造プロセスとなっています。CNC加工では、コンピュータ制御の機械を用いて、金属および非金属のワークピースのフライス加工、穴あけ加工、切断、成形といった加工作業を自動化します。
電子機器製品は、繊細なマイクロエレクトロニクスと小型機械部品を組み込んでいるため、非常に高い精度、厳しい公差、そして優れた表面仕上げが求められます。手作業による機械加工では、製造可能な形状の複雑さに限界が生じるだけでなく、中量生産から大量生産においては品質の安定性に問題が生じます。そのため、CNC加工は電子機器製造において非常に大きなメリットをもたらします。
CNC加工は、手作業では不可能な電子部品の信頼性、再現性、精度の高い加工を実現します。適切な切削工具さえあれば、ほとんどの形状、プロファイル、機能を加工できます。プログラム可能な操作であるため、CADモデルを修正するだけで設計変更を迅速に行うことができます。材料の無駄を最小限に抑え、資産の有効活用と人件費の削減も、CNC加工のメリットです。
CNC加工は、コンピュータ制御の機械を用いて、フライス加工、旋削加工、穴あけ加工、切削加工といった様々な加工・製造工程を自動化する技術です。フライス加工、旋盤加工、ルーター加工、グラインダー加工といった加工工具上のスピンドル、軸、カッターといった部品を、事前にプログラムされたソフトウェアの指示に基づいて精密に制御します。
希望する完成品を表すコンピュータ支援設計 (CAD) モデルと図面に基づいて、CAM (コンピュータ支援製造) と呼ばれる専用ソフトウェアを通じて CNC 操作コードと指示が開発されます。
CAMソフトウェアはまずCADモデルをスライスしてツールパスを分析します。次に、送り速度、切込み深さ、工具の種類、回転数などの適切な加工パラメータを定義します。
CNC 加工の基本的なワークフローは次のようになります。
1. CADモデルをCAMソフトウェアにインポートする
2. CAM を使用してマシンコード（G コード、M コード）を生成する
3. このGコードをCNCマシンコントローラに転送する
4. ワークピースの取り付けと工具の設定
5. 加工サイクルの実行
6. 機械加工部品の検査
CNCマシンが提供する精度と信頼性の高い動作は、日常的に使用される製品や、重要な機能を備えた航空宇宙機器や医療機器などの電子機器の製造において、メーカーの大きな力となっています。予測的なソリューション、厳格な公差、そして互換性のある部品により、CNC技術は優れた電子部品の製造を可能にしています。
コンピュータ数値制御（CNC）システムは、プログラムされたコンピュータを用いて、旋盤、フライス盤、ルーター、グラインダーなどの工作機械を操作します。CNC工作機械を用いることで、人間の手作業では不可能な測定が可能になります。ATA制御の製造ソフトウェアを用いることで、メーカーは1000分の1インチ単位の精密な部品寸法を実現できます。コンピュータプログラミングによって実現される高精度レベルにより、半導体回路基板やマイクロプロセッサなどの信頼性の高い電子部品が生み出されます。
CNC加工における繰り返し作業により、互いに一貫性のある部品セットが生産されます。CNC工作機械は一貫性のある部品を複製しますが、人間の作業員は生産する部品間にわずかな差異が生じることがあります。均一な製造工程により、大量生産において部品を容易に交換できます。1つの部品に不具合が生じても、代替部品を使用すれば問題なく使用できるため、システム全体の形状や機能品質には影響しません。一貫した生産によって得られる予測能力により、メーカーは生産速度と製品品質の精度を予測できます。
最新のCNC装置は、生産手順のシミュレーションを実行するインテリジェントなソフトウェアプログラムを搭載しています。このソフトウェアシステムは、部品品質の低下につながる可能性のある工具ミスや機械のクラッシュを検知します。メーカーは、加工工程を開始する前に潜在的な問題に対処するための計画を立て、スクラップ発生を防ぐための予防措置を講じることができます。また、稼働中の装置のパフォーマンスを監視することで、高度なCNCシステムが自動調整を行い、正確なレベルを維持します。このシステムによる高度なエラー防止機能は、信頼性を向上させると同時に、不要な時間消費や製造材料の無駄を削減します。
電子機器製造における多様な加工要件を考慮して、さまざまな強みを持つ複数のタイプの CNC マシンが活用されています。
名前の通り、スピンドルの向きは 立形マシニングセンター 地面に対して垂直に設置されているため、高負荷のフライス加工や穴あけ加工においても、本質的に安定性と剛性が向上します。また、スピンドルとワークテーブル間の垂直クリアランスも確保されているため、背の高い部品の取り扱いも可能です。
横型マシニングセンターは、主軸を地面に対して水平方向に配置します。この配置により切削片処理が向上し、大型ワークの加工時における大きな切削負荷への対応に適しています。また、水平配置により、天井クレーンや一体型パレットシステムを用いたかさばるワークのローディングも可能になります。
ガントリー型CNC工作機械は、ワークテーブルが固定され、横方向に移動するガントリーがスピンドルを保持し、XY方向の加工を行う可動ガントリー設計を採用しています。そのため、ガントリー型マシニングセンターは、ワークピースの移動が困難な重切削加工に最適です。また、安定性の向上により、より厳しい公差にも対応可能です。
反復的な穴あけ作業には、穴あけ加工に最適化された専用のCNCドリルマシンとマシニングセンターが最適なソリューションとなります。多目的工具の代わりに、これらの専用ドリルCNCを使用することで、穴あけ加工においてはるかに優れた速度、精度、そして仕上がり品質を実現できます。
彫刻機とフライス盤は、両方の工程の機能を1つのセットアップに統合します。これにより、ラベル、フロントパネル、金型、治具、ツールを1台のCNCマシンで作成できます。Yangsenは、3軸～4軸の彫刻およびフライス盤CNCオプションを提供し、電子機器製造で使用される特殊金型、PCBドリル、治具などの試作と製造を効率的に支援します。
ボーリングマシンは、回転する切削工具を用いて既存の穴を拡大し、極めて高い直径精度と優れた表面仕上げを実現します。この内径ボーリング機能により、スリーブ、ベアリング、シリンダー、その他の中空電子部品を精密な公差で製造することが可能です。水平ボーリングマシンは、重量のあるワークピースのローディングが容易という利点も備えています。
5軸CNC加工センター 5軸同時動作が可能。2つの回転軸を追加することで、あらゆる角度での加工が可能になり、複雑な3D形状の加工が可能になります。これにより、より精緻な仕上げ、サイクルタイムの短縮、そして複雑な電子部品加工において不可欠な、単一段取り加工が可能になります。
CNC加工は金属からプラスチックまで幅広い用途に対応できるため、電子機器のハードウェアを構成するほぼすべての部品の製造が可能です。主な用途は以下のとおりです。
多くの片面および両面PCBは、従来のエッチングプロセスの代わりに、FR4などの積層板をCNCフライス加工することで迅速に製造できます。これにより、量産前に社内で新設計の試作を迅速に行うことができます。
YangsenのStepcraftマシンのようなデスクトップCNC PCBミルは、小規模な研究開発チームでも、ワークベンチで数分以内にプロトタイプ基板を加工することを可能にします。Yangsenは、プロのメーカー向けに、ATCと特殊なFR4固定治具を備えた、大量生産向けの高度な3軸/4軸CNCミルを提供しています。
繊細な内部電子機器を保護するプラスチック製および金属製の筐体は、CNCプラットフォームを用いてあらゆるサイズに精密に加工できます。フロントパネル、カバー、シャーシ部品、あるいは筐体全体をフライス加工することで、完璧なフィット感と仕上がりを実現できます。卓上CNCルーターはプラスチック筐体の試作を迅速に行うのに役立ち、垂直型マシニングセンターは大量生産に適しています。
CNC加工により、ハードツールを必要とせず、個々の電子部品の単品試作品を製作できます。また、部品CADファイルを更新するだけで、迅速な修正も可能です。金型、治具、圧着端子など、組立ラインに不可欠な部品は、デスクトップ型またはガントリー型のCNCフライス盤を用いて、最終製品化前に繰り返し改良することができます。
電子機器において、プリント基板の積層やポートのインターフェースに使用される特殊なコネクタは、従来のプレスプレスを使用せずに、CNC旋盤加工やフライス加工によって製造できます。ねじ付きポート、ドッキングステーション、インデックスプレートなども、CNC旋盤や多軸フライス加工機で製造可能です。
CNC 加工は、その汎用性、一貫性、精度により、電子機器製造の信頼性と効率を大幅に向上させるさまざまな独自の利点をもたらします。
CNC加工は、高度なソフトウェア制御を活用し、人的ミスを最小限に抑えることで、非常に高い再現性と工程管理を実現します。部品は、生産バッチ全体にわたって一貫して0.005mmの公差内で加工できます。この精度レベルにより、航空宇宙、ヘルスケア、通信などの分野で求められる、将来を見据えた電子機器の製造が可能になります。
事前に定義された加工シーケンスにより、数十万ユニットに及ぶ生産工程全体での偏差が最小限に抑えられます。ソフトウェアによる自動加工により、手作業による判断ミスも排除されます。一貫性により、手直しコストと不良品を削減できます。
CNC加工では、部品のCADファイルを更新するだけで設計変更を容易に行うことができます。加工シーケンスはソフトウェアで定義されているため、工具、治具、金型の再製作は不要です。これにより、進化する顧客ニーズに対応するための、非常にアジャイルで反復的なエレクトロニクス製品開発が可能になります。
CAD/CAMによる材料使用量の最適化により、CNC加工は在庫材料上に部品を効率的に配置することで、原材料の無駄を最小限に抑えます。無駄の削減は、歩留まりと収益性の向上に直接つながり、環境にも優しい製品です。
CNC加工は、電子機器製造アプリケーションで広く使用されているほとんどの材料の加工に適しています。一般的な材料には以下が含まれます。
FR4ガラス強化エポキシ積層板は、CNCフライス加工により試作品や少量生産のプリント回路基板を高い信頼性で製造できる最も一般的なPCB基板です。Rogers、CORNING、Arlonなどのバリエーションも人気があります。
アルミニウム合金 6061、7075、2024 は、その軽量性、耐腐食性、強度を活かして、電子機器用のブラケット、カバー、シャーシ、ヒートシンクに CNC 加工されています。
ABS、アクリル、ナイロン、ポリカーボネートなどのエンジニアリング熱可塑性プラスチックは、CNCルーターを用いて容易に加工でき、美しい表面仕上げの電子機器筐体を製造できます。工具の進歩により、より特殊なプラスチックの加工も容易になっています。
銅 CNC ミリングは、高い熱伝導性/電気伝導性が求められる EMI シールド、リード フレーム、ヒート シンク、端子、その他の金属部品の製造に役立ちます。
計り知れないメリットがあるにもかかわらず、電子機器ハードウェアの CNC 加工には、次のような特有の課題もあります。
加工作業中、過度の摩擦と工具速度は、かなりの熱を発生させ、寸法精度と工具寿命に影響を与える可能性があります。電子機器に見られる高速加工アプリケーションでは、適切な冷却と潤滑が不可欠です。
電子部品の形状がナノスケールに近づくにつれ、CNC加工でサブミクロンレベルの寸法精度を達成することは飛躍的に困難になっています。しかしながら、スピンドル、エンコーダ、ダンピング装置の進歩は、その限界を押し広げ続けています。
微細なバリやエッジ欠陥の除去は、プリント基板のスムーズな組み立てとショート防止に不可欠です。表面仕上げの要件が厳しくなるにつれて、特殊なバリ取りツールと追加の二次仕上げ工程が必要になります。
エレクトロニクス技術の革新に伴い、液晶ポリマー、セラミック、複合材料といった新しい特殊材料が採用されつつあり、加工性に課題が生じています。こうした新材料を信頼性の高い方法で加工するには、工具とプロセスの最適化が不可欠です。
CNC加工の導入を計画しているOEMにとって、適切な加工パートナーを選ぶことは成功の鍵となります。評価すべき点は以下のとおりです。
ベンダーが、ニッチな電子機器加工のニーズ（5 軸ミル、マイクロドリリングなど）に必要な高度な CNC 工作機械と最新の CAM ソフトウェアを所有しているかどうかを慎重に評価します。
一般的なエンジニアリング会社ではなく、電子機器製造に特化した経験を持つ加工会社を選びましょう。深いアプリケーションノウハウと特徴的なプロセスに関する専門知識が不可欠です。
電子機器に関連する加工パートナーの品質管理システム、認証取得状況、検査手順、文書化の厳格さを徹底的に調査します。これにより、ゼロ欠陥の加工を実現できます。
電子機器プロジェクトに特化した、実例や顧客の声に基づいて、CNC加工業者候補を精査しましょう。技術力、納期厳守、迅速なサポート体制などをチェックしましょう。
一部のベンダーは、電子機器のプロセス開発、CAMプログラミング、治具、機械加工、後処理、組立、物流までを網羅した包括的なサービスを提供しています。こうした包括的なサポートは、成果を向上させます。
長期的な成功のためには、特に新製品の導入や立ち上げの際には、加工パートナーの信頼性と販売後の技術サポートおよびメンテナンスの充実が非常に重要です。
CNC加工は、電子部品、デバイス、そして最終製品の精密加工を可能にする不可欠な製造プロセスです。技術の複雑化に伴い、より厳しい公差、より滑らかな表面仕上げ、そしてより新しい材料の登場が新たな課題をもたらします。しかしながら、切削工具、自動化、CAMプログラミング、そして測定システムの継続的な進歩は、その限界を押し広げるでしょう。電子機器メーカーにとって、Yangsenのような信頼性が高く、経験豊富で有能なCNC加工企業と提携することは、次世代電子機器の製造に不可欠な最先端の製造エコシステムへのアクセスを可能にします。
