CNC加工パラメータ入門 | 究極ガイド 2025

May 20, 2025

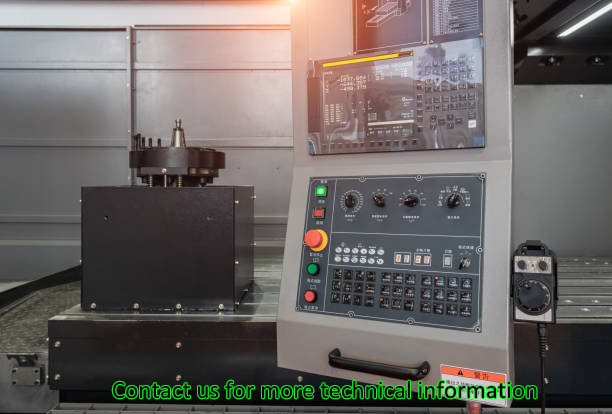

CNC加工は制御がすべてです。コンピュータが工作機械を制御して部品を製造する製造方法の一種です。機械が材料を適切に切断するには、機械がどのように動き、どこを切断するかを指示する必要があります。これらのコマンドがCNC機械パラメータです。簡単に言えば、パラメータは切削プロセスを定義する主要な変数です。パラメータは機械の制御を支援することで、設計コンセプトを現実のものにします。上記の許容差は、CNC加工図面または技術図面における部品の設計と技術要件に最適です。

CNC加工パラメータの最適化の重要性

そもそも、なぜ設定がそれほど重要なのでしょうか?パラメータを間違えると、部品が損傷したり、カッターが折れたりする可能性があります。CNC加工プロセスのパラメータを最適化する理由はいくつかあります。精度と精密度が向上します。部品が設計図通りの仕上がりになります。表面仕上げの品質にも影響します。適切なパラメータは工具の寿命を延ばします。

最適化された条件は、プロセスの製造性を高めます。高い材料除去率(MRR)を実現し、部品製造​​の高速化につながります。エンジニアは、あらゆるCNC加工工場において、最適なパラメータの探索がコスト効率の高い生産の鍵となることを理解しています。これは、要求される仕様と公差の遵守に役立ちます。

主要パラメータの概要

重要なパラメータがいくつかあります。主なパラメータは、主軸回転速度、送り速度、切込み深さ、切削速度です。これらは基本的な工具であり、切削を行うために不可欠です。プランジ速度、ステップオーバー、チップロードは二次的なパラメータです。また、クーラントと潤滑についても説明します。

この点は非常に重要です。すべてのパラメータは相互に関連しています。ワークピースの材質、工具の材質と形状、部品の仕様など、多くの要因がこれらに影響を与えます。これらを理解することは、職人だけでなく、エンジニア、工具メーカー、機械工にとっても重要です。

主なCNC加工パラメータ

これらは最も頻繁に使用されるパラメータです。これらをマスターすることが、 CNCプロセス.

スピンドル速度(RPM - 毎分回転数)

何ですか スピンドル速度機械の主軸の回転速度で、RPMで測定されます。工具は主軸内で回転します。機械制御は必要な工具の交換時期に基づいてRPMを設定します。 切断速度 切削速度(SFMまたはm/分)と工具径から回転数(RPM)を計算します。SFMの場合:RPM = (切削速度 * 12) / (π * 工具径(インチ)。この点は重要です。正しい計算は、効果的な切削と最高の仕上がりを実現するために不可欠です。 設計意図.

切削速度と加工結果への影響

主軸回転速度は切削速度、つまり工具刃先が材料を移動する速度に直接関係しています。回転速度が速いほど、鋸の切断速度は速くなります。回転速度が低すぎると、摩擦、発熱、摩耗が発生します。また、回転速度が高すぎると熱が発生し、工具の破損や材料の焼損につながります。適切な送りは工具寿命、表面仕上げ、MRR(機械加工効率)に影響を与え、適切な回転速度もこれらに影響を与えます。

スピンドル速度の選択に影響を与える要因

主軸回転速度はワークの材質によって影響を受けます(硬いワークは低速で加工できます)。材質も重要です。超硬合金はHSSよりも高速回転が可能です。工具径も重要な要素です。同じ切削速度を得るには、工具径が大きいほど回転速度を遅くする必要があるからです。ワークの保持と機械の剛性も重要です。機械の剛性は、チャタリングのない高回転加工の鍵となります。

2.2 送り速度

送り速度とは、工具が材料に食い込む速度です。回転数または距離に基づいて材料除去率を計算するために使用されます。単位は、直線運動あたりの距離(インチ/分)または円運動あたりの距離(インチ/回転)です。フライス加工の場合、送り速度は切削片の負荷と関連しています。

チップロードとの接続

送り速度は、工具1回転あたり1刃あたりに削り取られる材料の厚さを表すチップロードと何らかの形で関連しています。チップロード = (1回転あたりの送り速度) / (刃数)。最適なチップロードは熱を逃がし、切削片を除去するため、現場での切削作業をより安全かつ容易にします。

送り速度が低すぎると、摩擦、発熱、摩耗が発生します。送り速度が高すぎると、工具に過負荷がかかり、破損につながります。エンジニアはこれを熟知しています。これらのバランスを適切に取ることは、効率的な切削だけでなく、精度と精密さにも不可欠です。

表面仕上げ、工具寿命、MRRへの影響

送り速度は多くの応答変数に影響します。送り速度が低い(範囲内)と、滑らかな表面仕上げが得られます。工具寿命 切削片負荷は工具寿命に影響を与える可能性があります。適切な切削片負荷は、より良好な切削片を生成し、熱を除去して刃先を保護します。荒加工では、送り速度が高いため、MRR(材料除去率)によって荒加工速度が高くなります。

送り速度の選択条件

送り速度はワーク材質に基づいて選択します(硬度は安全速度に影響します)。工具(材質、刃先、直径、コーティング、切削工具の形状)は推奨切削片負荷に影響を与えます。工具負荷は切込み深さとステップオーバーの影響を受けます。

機械の剛性も重要です。剛性が低いセットアップでは、送り速度を高くすると共振が発生し、チャタリングや仕上げ不良につながる可能性があります。ワークの保持と固定具は、ここで大きな役割を果たします。

切削深さ(軸方向と半径方向)

定義と種類

切込み深さとは、1回のパスで削り取られる材料の量です。フライス加工では、軸方向の切込み深さ(下図)または半径方向の切込み深さ(横図)と呼ばれます。ステップオーバーとは、ほとんどのCNC工作機械における部品製造において、全幅パスにおける半径方向の切込み深さを指します。

工具負荷、たわみ、加工時間への影響

工具への負荷は切込み深さに依存します。切込みが深いほど、一度に除去される材料の量が多くなるため、工具とスピンドル(スピンドルパワー)に負荷がかかります。負荷が大きいと工具のたわみが生じ、寸法精度と公差に影響する可能性があります。工具が長いほどたわみも大きくなります。しかし、切込み深さが深いほど、精仕上げにおけるパス数が少なくなり、加工時間が短縮され、材料除去率が向上します。

切削深さの決定に影響を与える要因

切削深さの選択は、マシンの剛性とパワーによって決まります。マシンは力に耐える能力が必要であり、スピンドルにはパワーが必要です (トルク制限)。

工具のサイズと長さ:より深い切削には、より大きく短い工具が適しています。ワークの材質(硬いほど切削量は少なくて済みます)。ワークの保持と固定具の強度:振動やずれを防ぐ。望ましい加工結果:荒加工では速度を上げるために深い切削が必要であり、仕上げ加工では精度と仕上がりのためにより軽い切削が必要です。

速度

定義とスピンドル速度と工具径

切削速度とは、工具の刃先が材料上を通過する速度です。単位はSFM(m/分)です。これは主軸回転速度と工具径から算出されます。例:SFM = (RPM π 工具径インチ) / 12。工具が小型化すれば、同じ切削速度でもより高いRPMが必要になります。

材料切断効率の重要性

切削においては、切削速度が全てです。低速では摩擦や発熱、摩耗が発生するため、好ましくありません。一方、高すぎると刃先に熱が発生し、工具がすぐに破損してしまいます。適切な切削速度(通常は工具メーカーの推奨値を参照)は、良好な工具寿命と、良好な品質に基づく効率的な切削を実現します。

切削速度の選択に影響する要因(材料、工具)

工具材質の耐熱性:超硬合金は高速切削時にHSSの摩耗に優れています。クーラントと潤滑剤を使用することで、熱をコントロールし、切削速度を向上させることができます。機械の剛性も重要な要素です。振動が発生する場合は、切削速度を低下させる必要がある場合があります。

急落率

定義と意義

プランジ速度とは、工具が材料に向かって軸方向(下方向)に移動する時間、つまり工具の移動速度を指します。これは、切削にプランジする際に重要です。通常、プランジ速度は横送り速度よりも遅くなります。

ツールとワークピースへの影響

多くの工具は、そのような加工に適した特別な切削工具形状を備えていない限り、積極的なプランジングには対応していません。プランジ速度が適切でないと、工具先端が欠けたり破損したり、ワークが過熱して材料が硬化したり溶解したりする可能性があります。プランジ速度を調整する際は、特に硬質材料の場合は、忍耐強く行ってください。

定義と加工時間と表面仕上げへの影響

フライス加工ではステップオーバーが使用されます。これは、ある領域を削り取る際に、カッターがパスからパスへと移動する横方向の距離です。これはラジアルDoC(切削開始角度)の一種です。ステップオーバーが大きいほど、より多くの材料をより速く削り取るため、材料除去率が向上し、結果として加工時間が短縮されます。しかし、ステップオーバーが大きくなると、表面仕上げのカスプも大きくなり、非常に粗くなる可能性があります。

送り速度(歯当たり)

工具ビットがスピンドル1回転ごとに削り取る材料の量。チップロード=(1回転あたりの送り速度)/(刃数)。この点が重要です。実際のチップ厚さです。

最適なチップ形成とその重要性

最適な切りくず形成は、生産性と工具寿命にとって不可欠です。良好な切りくず排出 – 適切な切りくずは熱を排出し、切削領域を通過し、予測通りに破断します。切りくず負荷が低すぎると、摩擦、発熱、摩耗が発生します。負荷が高すぎると、工具に過負荷がかかり、振動や破損を引き起こします。エンジニアはこのことを理解しています。切りくずを観察することで適切な設定にたどり着くことができ、工具は切りくずを通して情報を伝えます。

冷却剤と潤滑剤

切削プロセス - クーラントと潤滑剤。製造業では、切削環境、つまり生成される切削片を制御することが重要です。クーラントは温度を調節しますが、切削は熱を発生させるため、温度変動は工具と加工対象材料の健全性を損なう可能性があります。潤滑剤は摩擦を低減します。

表面仕上げと工具寿命への影響

適切なクーラントと潤滑剤の使用が意図した加工結果に与える影響。スミアリングや構成刃先の原因となる熱と摩擦(チップウェルディング)を低減することで、表面仕上げを向上させます。刃先の高温化を防ぐことで工具寿命を延ばします。また、工具の膨張や反りを抑制することで、寸法精度を向上させます。

機械の剛性とパワー

すべてのCNC工作機械において、パラメータは機械によって制限されます。主軸出力とトルクの制限は非常に重要です。主軸は負荷がかかった状態でも所定の回転速度(切削速度)を維持する必要があります。出力不足により、切削深さと送り速度が低下します。

機械の剛性は重要です。圧力を受けても座屈しない機械が求められます。剛性が低いと振動(チャタリング)が増加し、表面仕上げ、工具寿命、精度といったパラメータ値も低下します。ワークホールディングと固定具も全体的な剛性に影響します。

ワークホールディングと固定具

部品のクランプ方法も、CNC加工を成功させる上で同様に重要です。3) ワークの保持と固定は部品をしっかりと固定する必要があります。切削力によってワークピースが振動すると、チャタリングが発生し、表面仕上げの不良や寸法の不正確さによって公差を維持できなくなります。

確実なクランプは不可欠です。クランプがツールパスの邪魔にならないように、また、部品を歪ませることなくしっかりと保持していることを確認してください。歪んでいると、クランプを外した際に形状が歪んでしまいます。これは非常に重要です。不適切なワークの保持は部品を損傷し、材料を無駄にし、製造の目的を損ないます。

パラメータと機械の結果の関係

パラメータの相互作用と相補性

パラメータは単独では機能しません。一つを変えると、他のパラメータにも影響を与え、結果にも影響を及ぼします。切削速度を上げていく場合、適切な切削負荷を維持するために送り速度を調整する必要があります。切込みが深い場合は、Q=負荷を制御するために送り速度を下げる必要があるかもしれません。これらの相互作用を理解することが、速度、工具寿命、品質のバランスを最適化するための基盤となります。

表面粗さ(Ra)への影響

送り速度と工具先端形状は、表面粗さ(Ra)に大きな影響を与えます。回転あたりの送り速度が低いほど、カスプが少なくなり、より細かい仕上げ面(Raが低い)が得られます。切削速度とクーラントは、スミアリング加工面の熱と摩擦を軽減するのに役立ちます。

工具摩耗と工具寿命の影響

あらゆるパラメータが工具摩耗と工具寿命に影響を与えます。切削速度が速いと熱摩耗が発生します。不適切な切削片負荷(送り速度)は、摩擦摩耗や吹き飛ばしにつながります。切込み深さと送りのe値が大きすぎると、工具の過負荷につながります。適切なクーラント/潤滑剤を使用することで、熱/摩擦をさらに低減し、工具寿命を延ばすことができます。エンジニアは、工具寿命とMRR(工具交換率)の適切なバランスを実現することで、コストを削減できることを理解しています。

寸法精度と形状誤差への影響

寸法精度と形状誤差。寸法精度と形状誤差は、工具のたわみと振動と関連しています。切込み深さや送り速度から生じる大きな力は工具のたわみを引き起こし、仕様外のサイズや形状の誤差を引き起こします。パラメータや剛性に起因するノイズは、表面仕上げと形状に影響を与えます。厳しい仕様を満たすには、パラメータの選択と安定した切削が重要です。複雑な切削を仕上げる際は、力と振動を可能な限り抑えることに重点を置きましょう。

切削力と振動の影響

切削力はDOCとFRの増加に伴って増加します。振動(チャタリング)は、切削力が大きい場合に重要になります。切削速度も重要です。合板を一定の速度で切断すると、チャタリングが発生します。これらの力は、機械の剛性と確実なワーク保持および固定具によって抑制されます。適切なパラメータを設定することで、発生する力と振動を低減し、安定した切削を実現できます。

加工時間とコストへの影響

加工時間は、送り速度と切削深さの線形関数です。(速度/深さが高いほど、材料除去率(MRR)が速くなり、切削時間が短くなります。)これは、工具寿命と仕上げの要件を犠牲にしなければなりません。工具の破損、最終的にスクラップになる部品(読み取り不能な精度/表面仕上げの不良)、低いMRR(材料除去率)はすべてコストを増大させます。バランスの取れたパラメータは、CNCジョブショップにおける部品1個あたりのコストを最小限に抑えます。

パラメータ最適化戦略

まずは工具メーカーの数値を参考にしてみてください。工具材質の組み合わせに応じた切削速度と送り速度が推奨されています。機械メーカーからもガイドラインが提供されています。これらは良い出発点となります。オンラインデータベースも役立ちます。ガイドとして活用してください。

基本的な公式と計算

最初の 2 つの方程式を減算し、3 番目の方程式を 2 倍加算すると 0 = 0 となり、このシステムには解が存在しない (ましてや一意の解は存在しない) ことがわかります。

切削速度/直径から主軸回転速度を、送り速度/刃数から切削片負荷を適用します。これで正しい範囲が分かります。これらの数学的な関係を理解することは非常に重要です。エンジニアは既に理解しているように、数学はCNC加工におけるパラメータ設定に役立つのです。

テストカットと経験的最適化

試してみるとうまくいきます。スクラップでテストカットを行ってください。最初は控えめな設定(低速・低送り、中程度の深さ)から始め、徐々に引数の要素を増やしていきます。音を調整します(切削は滑らかである必要があります)。切削片の状態を確認します。表面仕上げを確認します。環境に合わせて設定を調整するには、実験的なテストを行う必要があります。忍耐強く、少しずつ、衝動的に変更を加えてください。

CAMソフトウェアによるパラメータの計算とシミュレーション

CANソフトウェアは強力です。内蔵データからいくつかのパラメータを導き出します。工具や材料を定義し、推奨速度と送り値を表示します。また、切削前に問題点を特定するために、切削を再現する機能もあります。重要なのは、CAMが簡素化計算と表示を行い、加工工程を設計のより適切な基準点とすることです。

高度な最適化手法(DOE、AI/ML)

大量の作業には、高度な手法があります。実験計画法(DOE)は、相互作用パラメータを体系的にモデル化してテストします。AI/ML分析により、どのパラメータが最も効果的かを予測します。これらは上級ユーザー向けですが、パフォーマンスの無限の可能性を示しています。データからインサイトを探し出しましょう。

パラメータの設定と変更に関するガイドライン

この知識を CNC 機械工場の現場にどのように適用すればよいでしょうか? ベストプラクティスは次のとおりです。

保守的な価値観が出発点となる

新しいもの、工具、それとも作業?まずは低いところから始めましょう。切削速度/送り速度は、想定よりも遅く設定してください。中程度の切込み深さ。工具、部品、機械。どれも安全で、後で増やすことができます。修理が困難 x 工具破損/部品破損。安全なところから始めましょう。

加工音と切削片形成のモニタリング

感覚を働かせましょう。音は多くのことを物語ります。滑らかな音は良い音です。キーキーという音は摩擦や熱によるものです。ガチャンという音は振動によるものです。切りくずを観察しましょう。丸まっているか、きれいに折れているか?それとも埃、長い巣、破片になっているか?切りくずの状態から送り速度や切りくず負荷が分かります。そして、音と切りくずに関する事柄にも注意を払ってください。

工具摩耗の観察

工具は頻繁に目視で点検してください。特に、取り付け時や生産工程では、刃先の状態を確認してください。均一な摩耗ですか?欠けはありますか?構成刃先ですか?摩耗が速い場合は、工具寿命を延ばすためにパラメータ調整が不可欠です。継続的な動作を観察することで、長期的な影響が明らかになることがあります。工具の状態をよく観察してください。

パラメータ設定と結果の記録

記録を残しましょう!成功した実行ごとに、材料、ツール、操作、設定、結果の値を記録しましょう。機械/工場の実績のある設定のデータベースを構築しましょう。時間の節約になり、ミスも防げます。素晴らしいですね。プロセス改善においては、どんな些細なことでも重要です。

結論

CNC加工の仕様は、部品の精度の基盤となります。単なる数値ではなく、品質、工具寿命、効率、そして最終的にはコストを決定づける要素です。仕様を完璧にするには、被削材の材質、使用する工具、機械の性能、これら全てを接合する作業、そして期待される製品結果を把握する必要があります。
